Alambrando un Circuito de Señalización de Línea (SLC)
Alambrando un NAC en
Estilo Y (Dos-Hilos)
Nota:
Refiérase al Documento
de Compatibilidad de
Dispositivos para los relevadores
y los aparatos de notificación
compatibles.
Nota:
El circuito es supervisado y de
alimentación limitada. Para información
detallada del alambrado del NAC en la
MPS-400, refiérase a "Alambrando los
Circuitos de Salida de la MPS-400" en la
página 2-46.
Energía de 24 VDC no restablecida
24 VDC (+) hacia el TB2-1
24 VDC (–) hacia el TB2-2
MPS-400
AFP-300/AFP-400 Installation PN 50253:D 09/22/98
La Figura 2-88 muestra un NAC en Estilo Y de la NFPA supervisado y de alimentación
limitada utilizando un módulo CMX. Esto muestra un aparato de notificación de
alarma polarizado conectado a los módulos CMX en una configuración de dos-hilos.
Un módulo CMX puede controlar 12 A de carga resistiva (en los dispositivos
electrónicos) o 1 A de carga inductiva (en las campanas y bocinas mecánicas). Si esta
instalando más de un NAC del módulo CMX, instale el relevador de supervisión de la
alimentación en el circuito de alimentación de 24 VDC después del ultimo módulo
CMX.
• No conecte en T o ramifique un circuito Estilo Y.
• Termine el circuito a través del ultimo dispositivo utilizando un ELR de 1/2 watt y
de 47K (PN ELR-47K).
• No corra el alambrado debajo de cualquier terminal. Para mantener la supervisión,
rompa la corrida de alambre.
Conecte el NAC como sigue:
1. Conecte el SLC a los terminales 1 (–) y 2 (+) del módulo CMX.
2. Conecte la alimentación de 24 VDC al TB2 de la MPS-400 (Figura 2-88).
3. Ajuste los interruptores rotativos del módulo CMX a la dirección del SLC
requerida. (El CMX toma una dirección de módulo en el SLC.) Para
instrucciones de ajuste de los interruptores rotativos, refiérase a "Ajustando una
dirección de SLC para un Módulo CMX" en la página 2-68.
Hacia el próximo dispositivo en el SLC
TB2

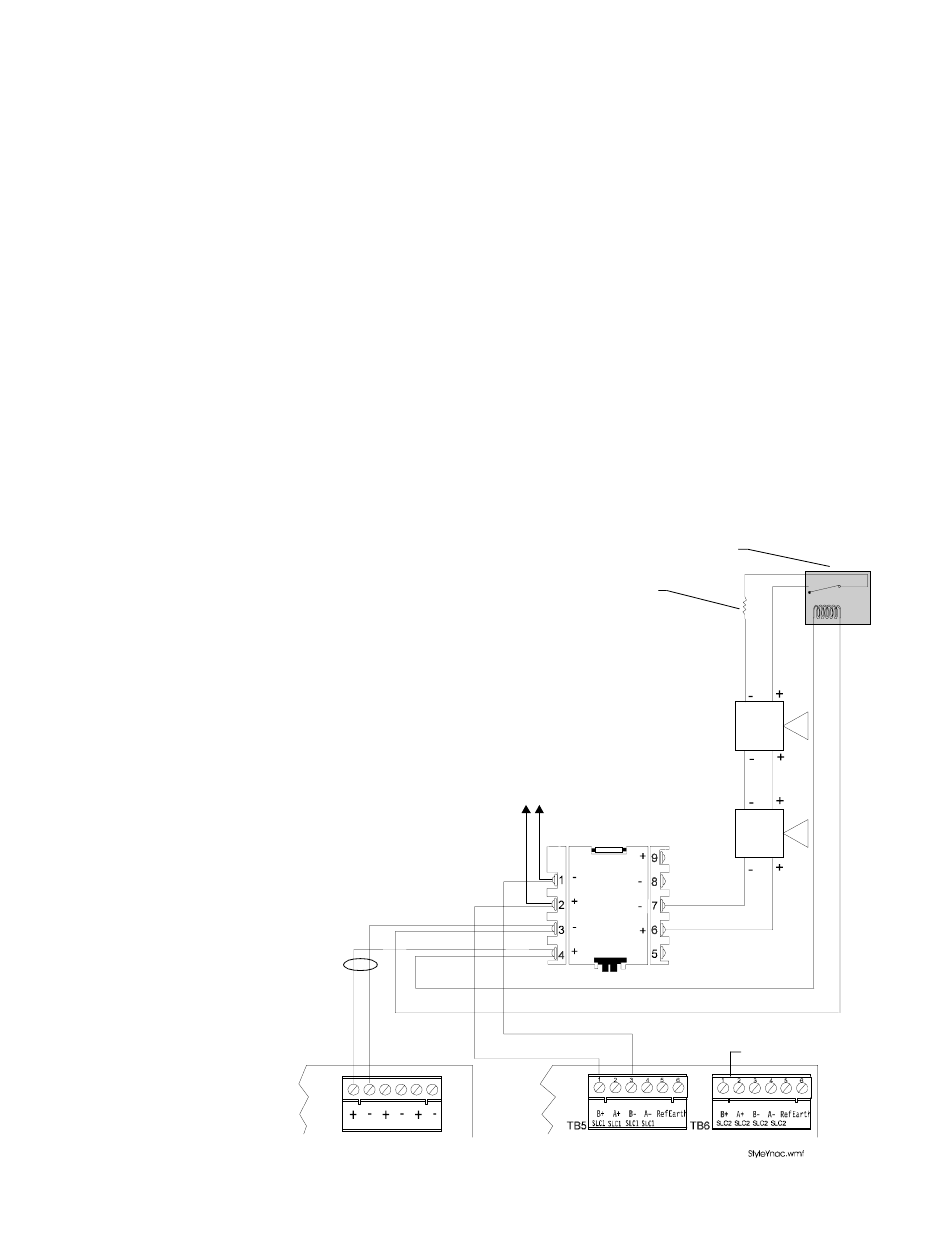

Figura 2-88 Alambrado Típico para un NAC en Estilo y de la NFPA
Relevador de la Supervisión de
Alimentación reconocido por UL
Resistor de Fin-de-Línea de 47K, 1/
2-watt PN SSD A2143-00 (Utilice un
N-ELR en Canadá)
+ –
CMX
SLC
CPU
SLC (+) hacia el TB5-1
SLC (–) hacia el TB5-3
2. Instalación
Aparatos de
Notificación
de 24 VDC
NAC
CPU-400 solamente
2-71
