4. Sistema de Alarma de Voz
Circuitos Telefónicos/Bocina del Módulo XP-5C
4-30
Descripción del Módulo
Cada uno de los cinco circuitos del XP5 actúa como un circuito supervisado para una
bocina/teléfono y proporciona la energía a un circuito Clase B. Un XP5-C ocupa cinco
direcciones consecutivas en el SLC. Los cinco circuitos tienen un LED indicador de
estado verde que destelle cuando no está activo, y cuando está activo se ilumina
continuamente.

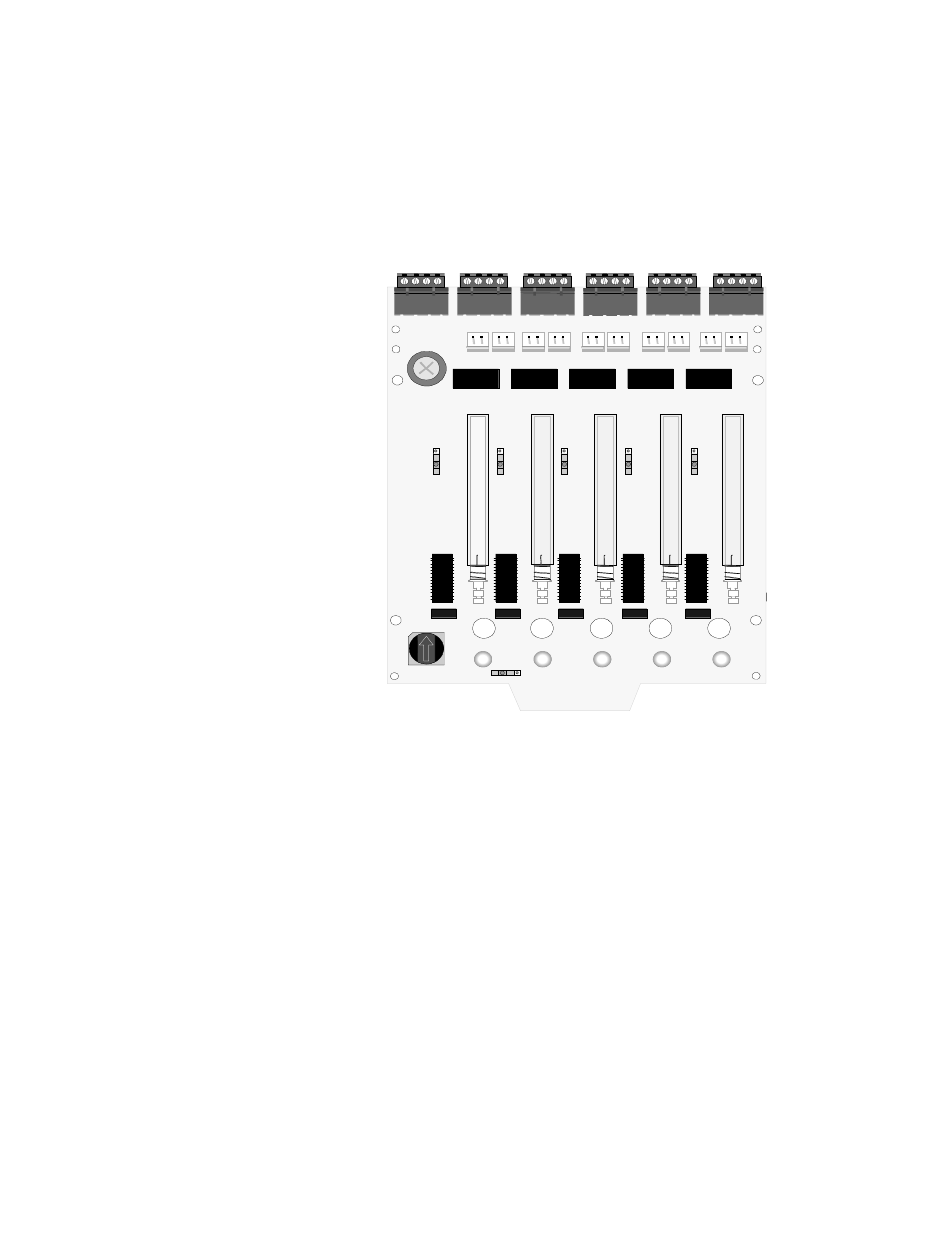

La Figura 4-38 muestra un Módulo de Transponder XP5-C


















Figura 4-38 Módulo del Transponder XP5-C
Circuitos Telefónicos/Bocina del Módulo XP-5C
