Conexiones Del Eia-485 (Cpu, Tb4); Diagrama De Distribución - Notifier AFP-300 Manual De Instalación

Configuraciones del Sistema de Voz
Diagrama del
Alambrado
Nota: Use cable de par trenzado de
18 AWG a 12 AWG para las
conexiones del EIA-485.
Diagrama de
Distribución
AFP-300/AFP-400 Installation PN 50253:D 09/22/98

Conexiones del EIA-485 (CPU, TB4)

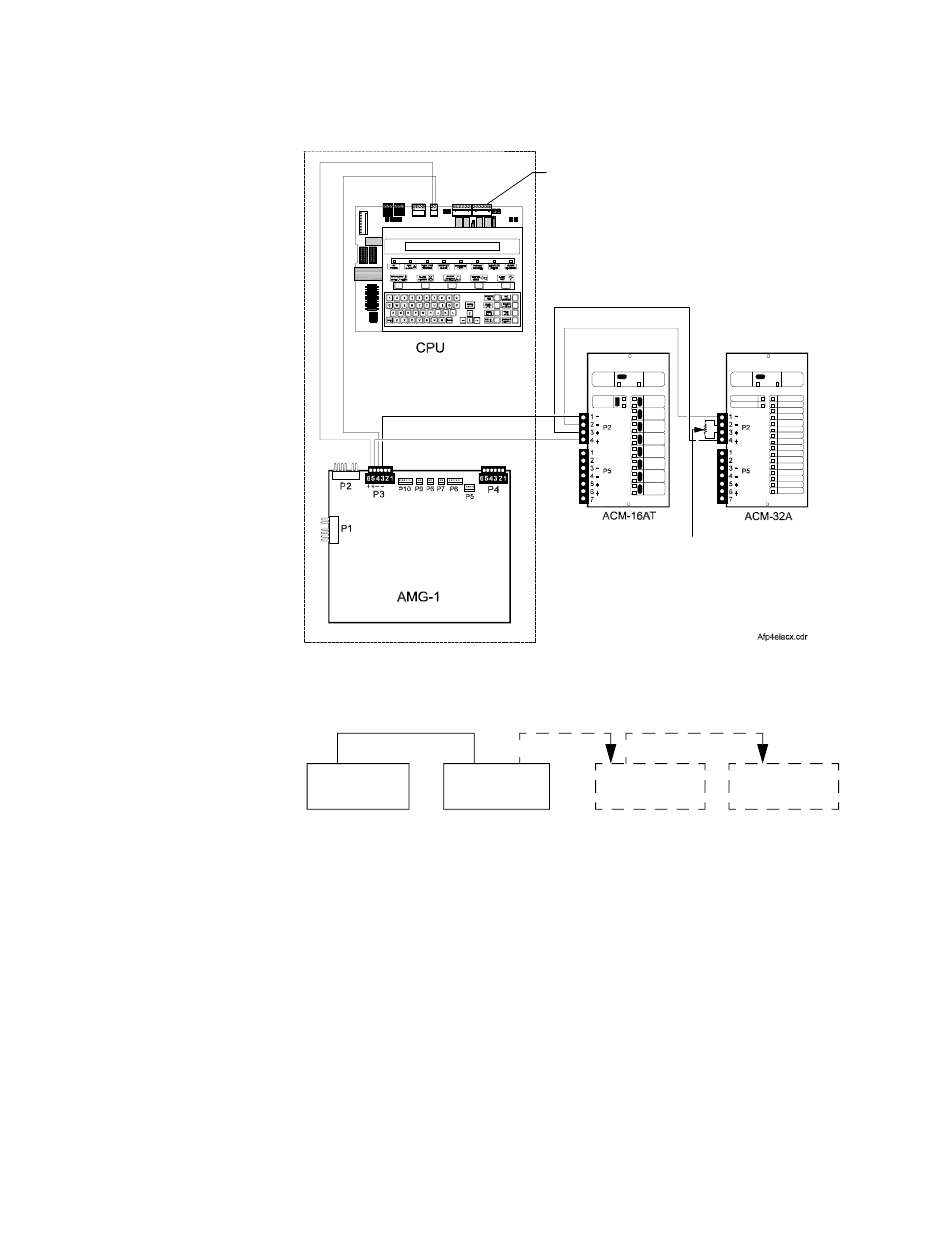

La Figura 4-28 muestra el alambrado típico de las conexiones del EIA-485 entre el
CPU, AMG-1, y los anunciadores:
TB4
Figura 4-28 Conexiones del CPU EIA-485
La Figura 4-29 muestra un diagrama simplificado de las conexiones entre el CPU y el
puerto del EIA-485 (CPU, TB4):
TB4
CPU
Figura 4-29 Diagrama para la Distribución del EIA-485
TB6 – CPU-400 solamente
Anunciadores instalados
remotamente en serie
Nota: Resistores de Fin de
Línea de 120 ohm son
requeridos en el último
dispositivo del EIA-485.
P3
P3 P2
Anunciadores
AMG-1
Opcionales
4. Sistema de Alarma de Voz
P2
Anunciador
Opcional
4-25
