4. Sistema de Alarma de Voz
Notas del Alambrado
Alambrando Cuatro
Bocinas
Alambrando Cuatro
Bocinas
4-36

Cuatro y Ocho Circuitos de Bocina de 120 Vatios

Cuando este alambrando cuatro y ocho circuitos de bocina utilizando 120 vatios de
electricidad, note lo siguiente:
1. El AA-120 hala la energía de audio desde el enchufe P6, o los terminales 5 y 6 del
bloque de terminal P8. Esta corrida de audio no es supervisada. Si esta utilizando
el regreso opcional supervisado, una perdida de energía de audio (dado a un corte
en el alambrado) genera una señal de problema en el AA-120.
2. Si esta utilizando un regreso opcional supervisado , corte el resistor R100 en el
AA-120 (Figura 4-43).
3. Cada circuito de bocina puede manejar un máximo de 30 vatios.

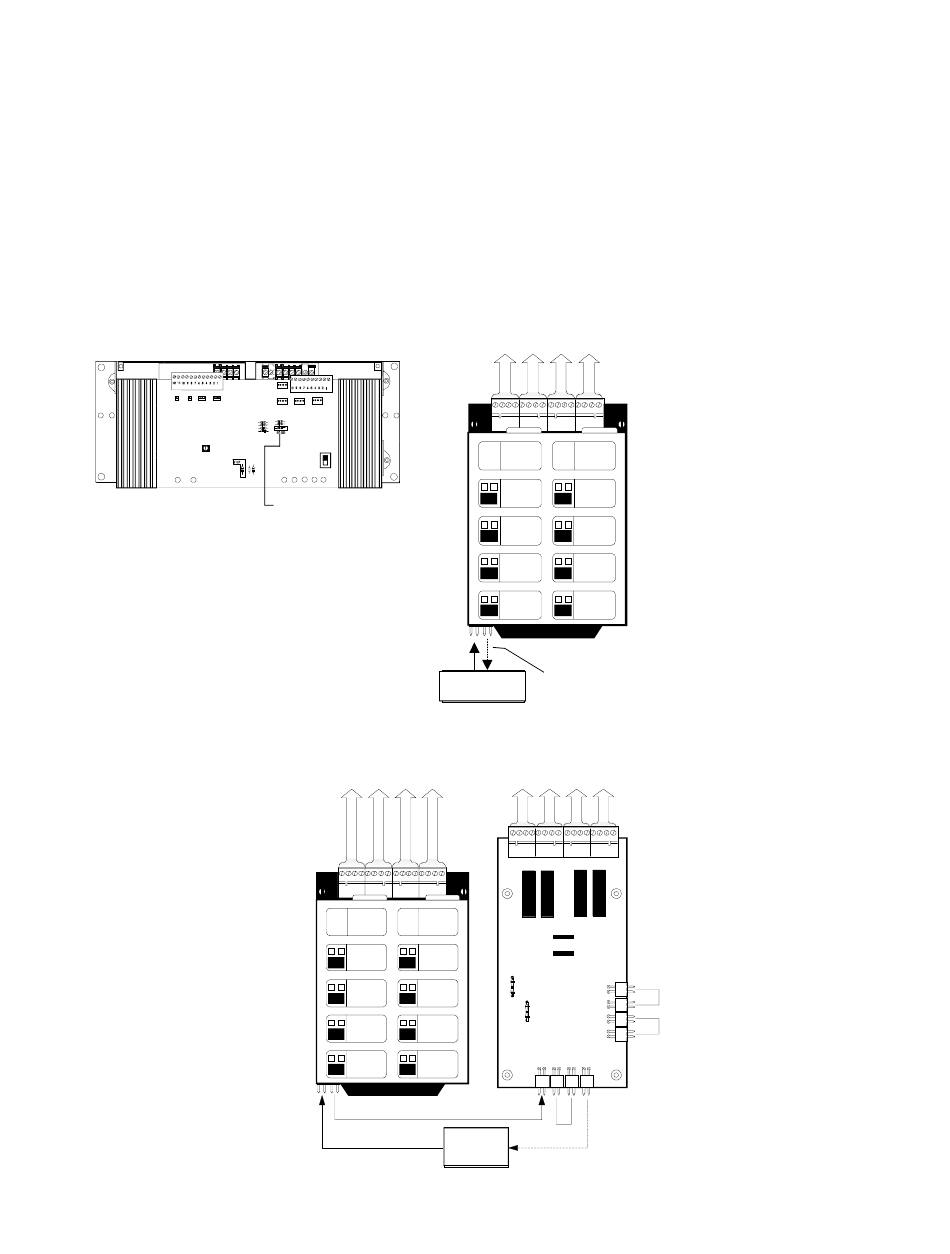

La Figura 4-43 muestra las conexiones típicas para el alambrado de cuatro circuitos de
bocina utilizando 120 vatios de energía:
Resistor R100 en el AA-100 y
el AA-120. Corte para la
supervisión de cuatro hilos.
P6
Energía de Audio
Figura 4-43 Cuatro Circuitos de Bocina Típico de 120 Vatios
La Figura 4-44 muestra el alambrado típico para alambrar ocho circuitos de bocina
utilizando 120 vatios de electricidad:















P6
Figura 4-44 Circuito de Ocho Bocinas Típico de 120 Vatios
Alambrando los Circuitos de Bocina
Estos cuatro circuitos comparten 120 vatios con
un máximo de 30 vatios por circuito.

































P7
Regreso supervisado
del AA-120
opcional (Nota 2)
Estos ocho circuitos comparten 120 vatios
con un máximo de 30 vatios por circuito.










Regreso opcional
Energía de P7
Audio del
supervisado (Nota 2)
AA-120
