Codificador de Zona Universal (UZC-256)
AFP-300/AFP-400 Instalación PN 50253SP:D 12/07/98
Conexiones de Energía del NAC y del EIA-485
La Figura 5-12 muestra las conexiones de energía del NAC y del EIA-485 en el módulo
UZC-256:
Conexiones de Energía del NAC
Energía del circuito
3 del NAC
Energía del circuito
2 del NAC
Energía del circuito
1 del NAC
Salida Entrada
Salida Entrada
Salida Entrada
P9 P8
P11 P10 P7
Localización de las Conexiones de
energía del NAC en el UZC-256 (vea la
Figura 5-11 en la página 5-12)

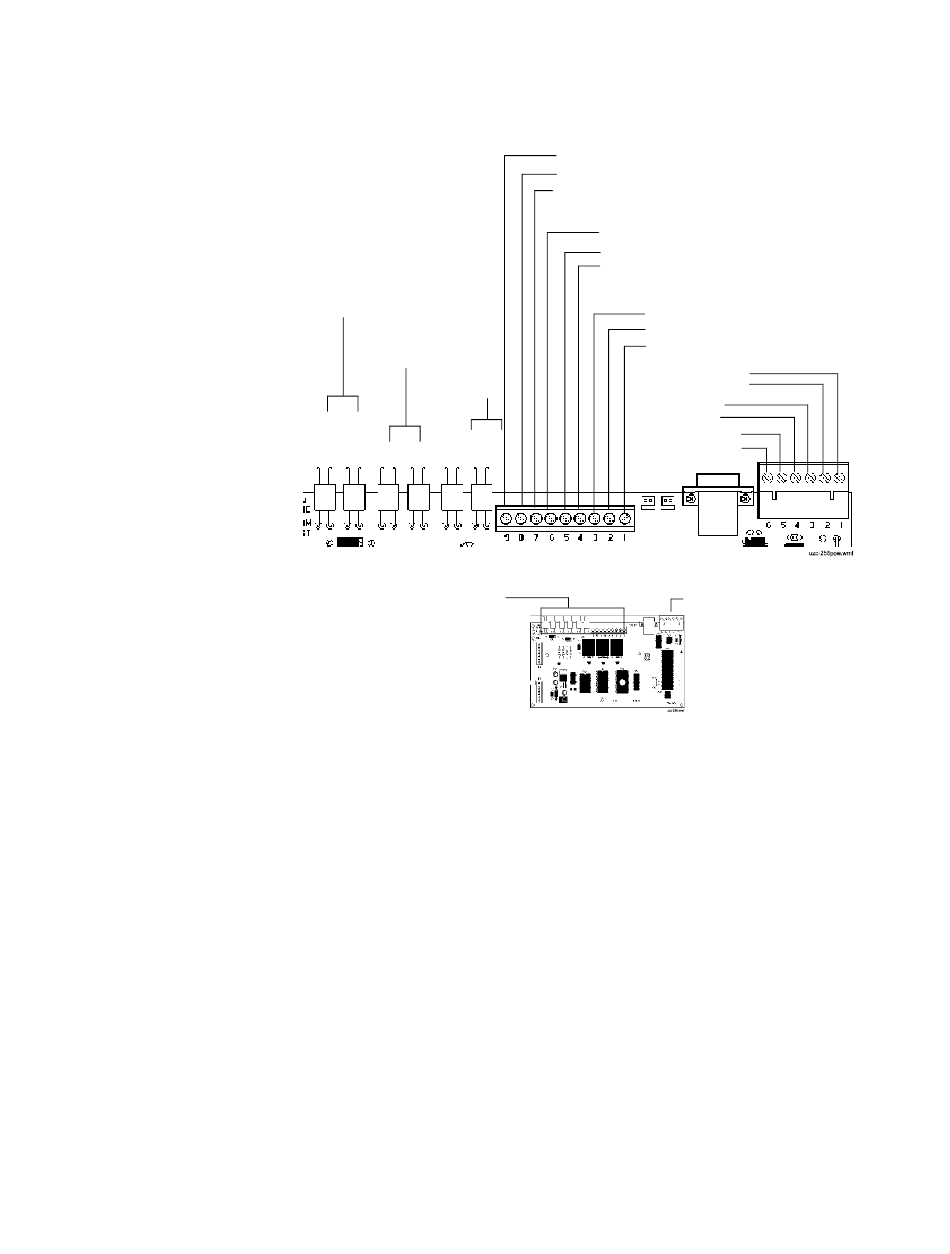

Figura 5-12 Conexiones de Energía del NAC y del EIA-485 del UZC-256
Circuito 3 del NAC
NC
COM
NA
Circuito 2 del NAC
NC
COM
NA
Circuito 1 del NAC
NC
COM
NA
Entrada del EIA-485 (+)
Salida del EIA-485 (+)
Entrada del EIA-485 –)
Salida del EIA-485 (–)
P6
TB1
5. Aplicaciones
Conexiones del EIA-485
Referencia
TB2
6 5 4 3 2 1
Localización de las Conexiones
de energía del EIA-485 en el
UZC-256 (vea la Figura 5-11 en
la página 5-12)
5-13
