Cómo comprobar la tensión de la correa del alternador
¡Advertencia! Desconecte las baterías y cualquier otra corriente que pueda arrancar el motor.

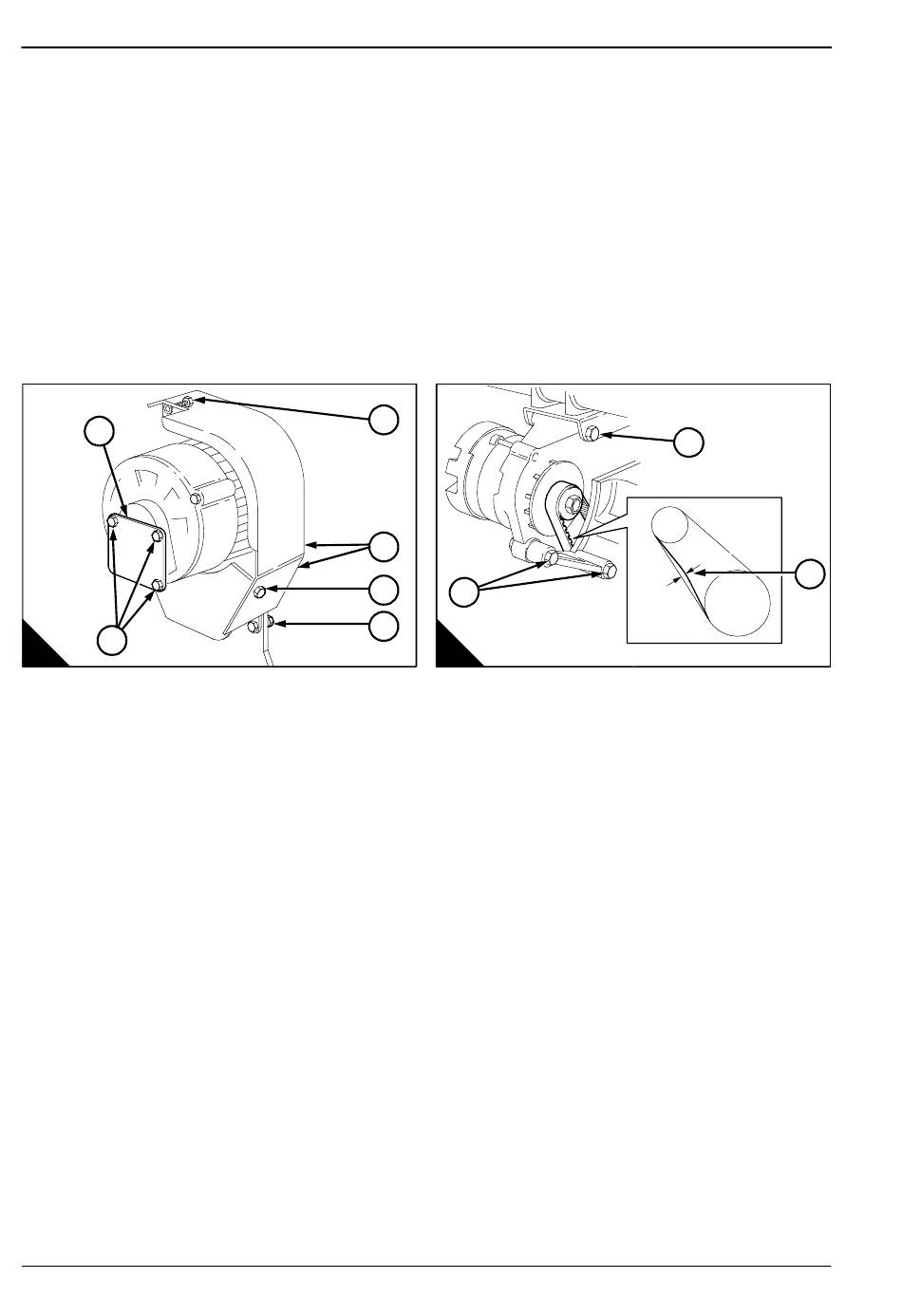

Nota: El protector del alternador consta de 3 artículos.
1 Quite los tres pernos (A5) de la placa (A6) y quite la placa.
2 Quite el perno (A3).
3 Quite el perno superior (A1) y el perno inferior (A4) y quite las dos piezas del protector (A2).
4 Para comprobar la tensión de la correa, aplique 15,6 N (3,5 lbf) 1,5 kgf de presión en el punto medio entre
las dos poleas (B2). La flecha correcta de la correa deber ser 1,5 mm (0,0625 pulg).
5 Ajuste la correa si es necesario.
6 Instale el conjunto de protector y apriete bien todos los pernos.
7 Conecte la fuente de alimentación al motor de arranque.
8 Connect the power supply to the starter motor.
6
JC
5
A
Cómo ajustar la correa de impulsión del alternador
1 Quite el conjunto de protector del alternador.
2 Afloje el perno de pivote (B1) y afloje los pernos del ajustador del tirante (B3).
3 Ajuste la correa del alternador a la tensión necesaria.
4 Apriete bien los pernos (B1) y (B2).
5 Instale el protector y apriete bien todos los pernos.
6 Conecte la fuente de alimentación al motor de arranque.
28
1
2
3
3
4
B
D1101/1
Manual del usuario, TPD 1508S, Ejemplar 1
Serie 4000
1
2
D1102/1
