3 Ponga el extremo de la manguera en un contenedor de residuos Verifique que la manguera esté ajustada para que no
haya pérdida de fluido durante la purga
4 Abra lentamente la válvula despachadora y deje que pase suficiente aceite por ella para asegurarse de que el sistema
esté limpio
5 Cierre la válvula y repita todas las posiciones de despacho

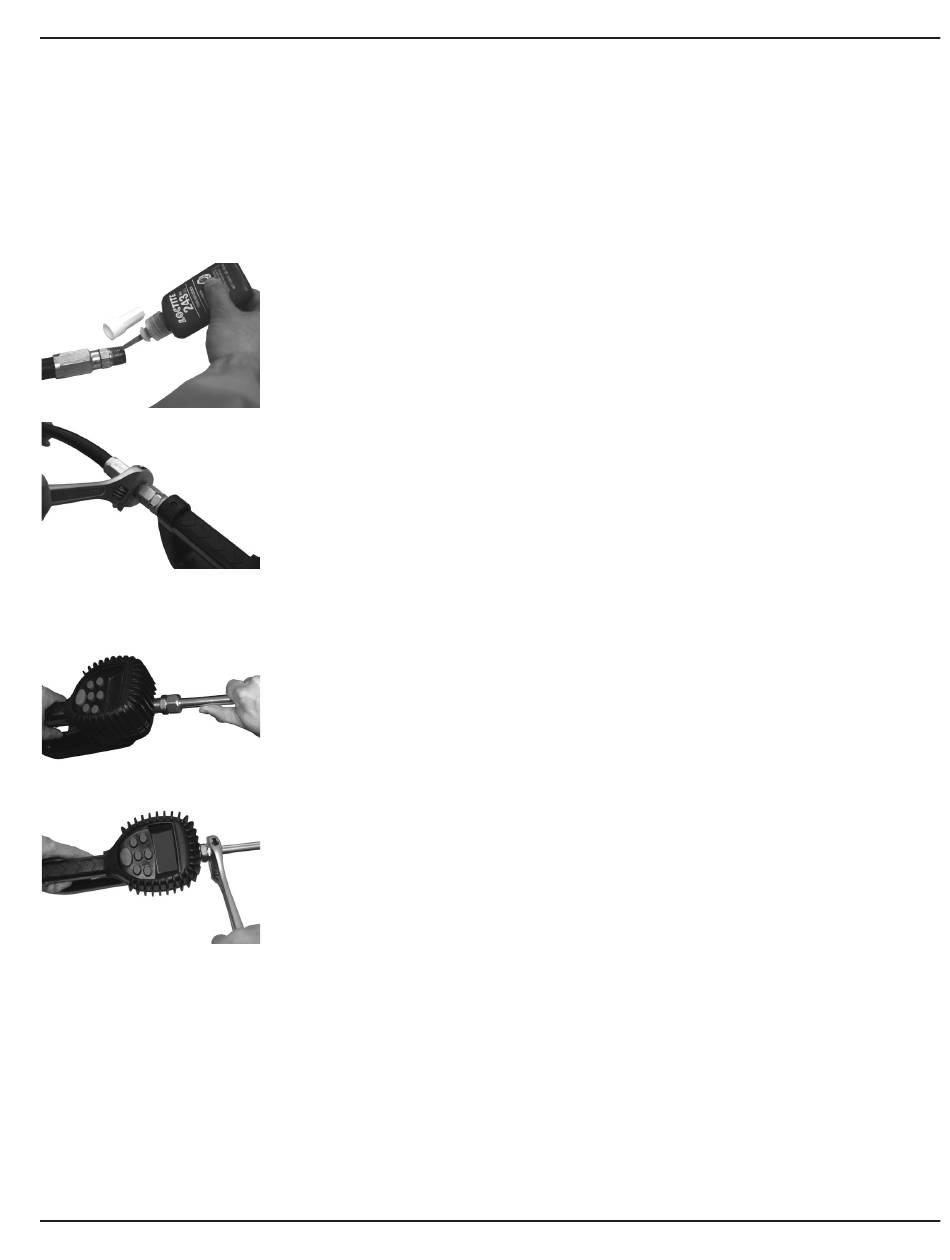

Conectar el medidor a la manguera

1 Cierre la válvula de drenaje

Conectar la boquilla al medidor

Marzo de 2019
2 Coloque una junta giratoria al medidor
3 Aplique sellador de roscas Loctite® 243, o uno similar, al extremo macho de la manguera
4 Introduzca el extremo metálico de la manguera en la junta giratoria
5 Ajuste por completo con una llave de tuercas regulable
N OTEE:
El extremo roscado del medidor siempre tiene roscas hembra El extremo metálico
de la manguera debe tener roscas macho
6 Aplique sellador de roscas Loctite® 243, o uno similar, al extremo macho
Las conexiones giratorias de entrada y salida son NPT de 1/2" o BSPP de 1/2", según el
modelo de medidor
1 En el otro extremo, aplique sellador Loctite® 243, o uno similar, al extremo de la boquilla
2 Enrosque la boquilla en el medidor Ajústela con firmeza usando una llave de
tuercas regulable
3 Abra las válvulas cerradas en todas las posiciones de despacho
4 Encienda la bomba para presurizar el sistema
5 Antes de usar, purgue todo el aire de las líneas de fluido y las válvulas de despacho
AUT-UM-01813-ES-03
Instalación del medidor
Página 9
