4.3.7 EXP-S en KX-NS520 (instalada por defecto)

Función
•

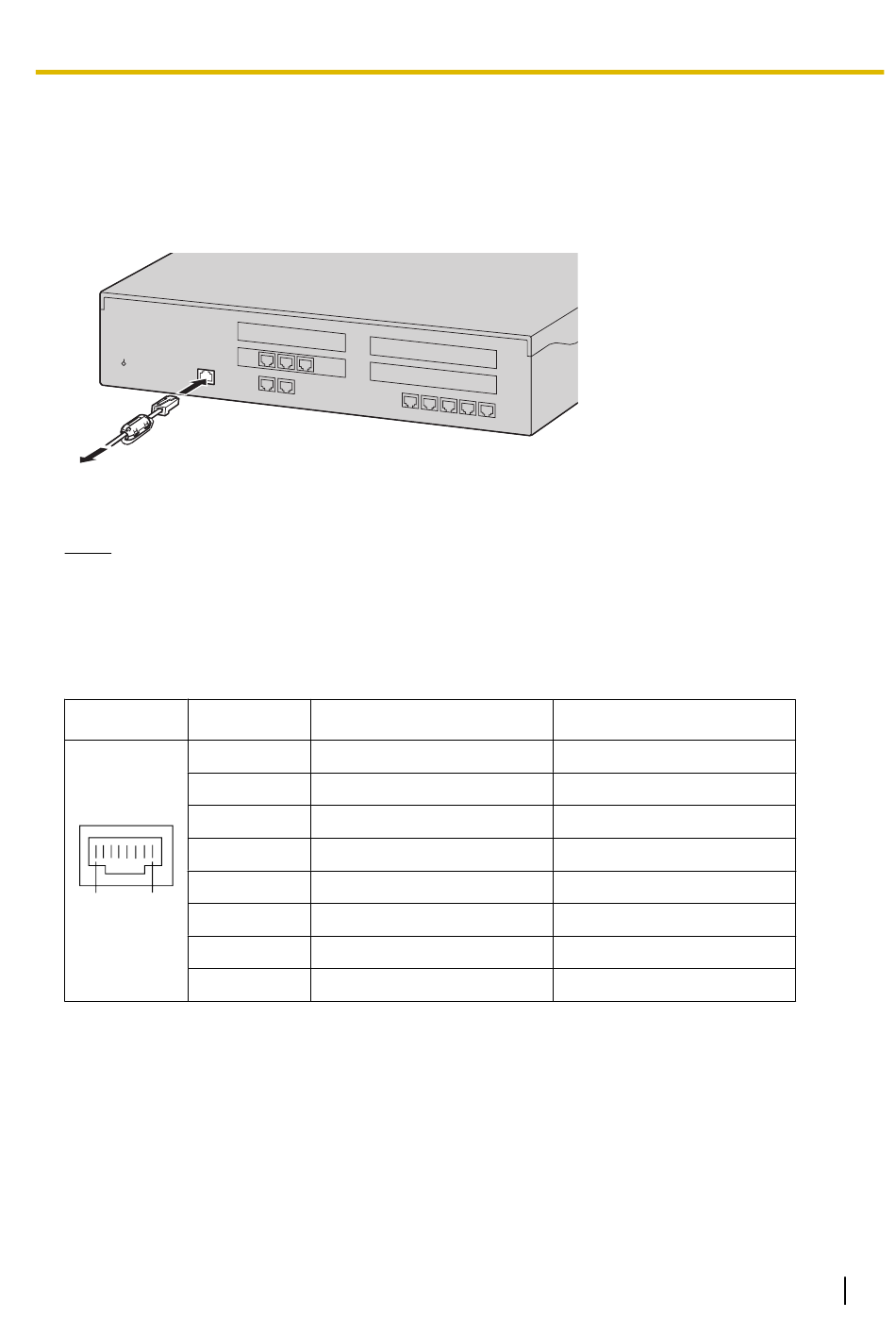

La EXP-S está preinstalada en la tarjeta SPR (KX-NS520) para utilizarse como unidad de ampliación.
•
Con esta tarjeta, podrá ampliar el uso de extensiones y líneas externas tradicionales.
A tarjeta EXP-M
Aviso
•
Cuando conecte el conector RJ45, instale el núcleo de ferrita (incluido con KX-NS520). Consulte
"4.2.8 Instalar un núcleo de ferrita".
Asignaciones de patillas
Para el puerto EXP-S
Nº
1
2
3
4
5
1 8
6
7
8
Nombre de señal
UHW+
UHW-
REFCLK+
FHCLK+
FHCLK-
REFCLK-
DHW+
DHW-
4.3.7 EXP-S en KX-NS520 (instalada por defecto)
Función
Recibir datos+
Recibir datos-
CLK+ de referencia
CLK+ de frame y sistema
CLK- de frame y sistema
CLK- de referencia
Transmitir datos+
Transmitir datos-
Manual de instalación 119
