MI 3123 Smartec Earth / Clamp
3 Descripción del instrumento

3.1 Panel frontal

Leyenda:
1 Pantalla LCD
2
TEST
3 ARRIBA
4 ABAJO
5 MEM
Selectores de
6
función
Retroiluminación,
7
Contraste
ENCENDIDO /
8
APAGADO
9 HELP (AYUDA)
10 TAB
11 PASA
12 NO PASA

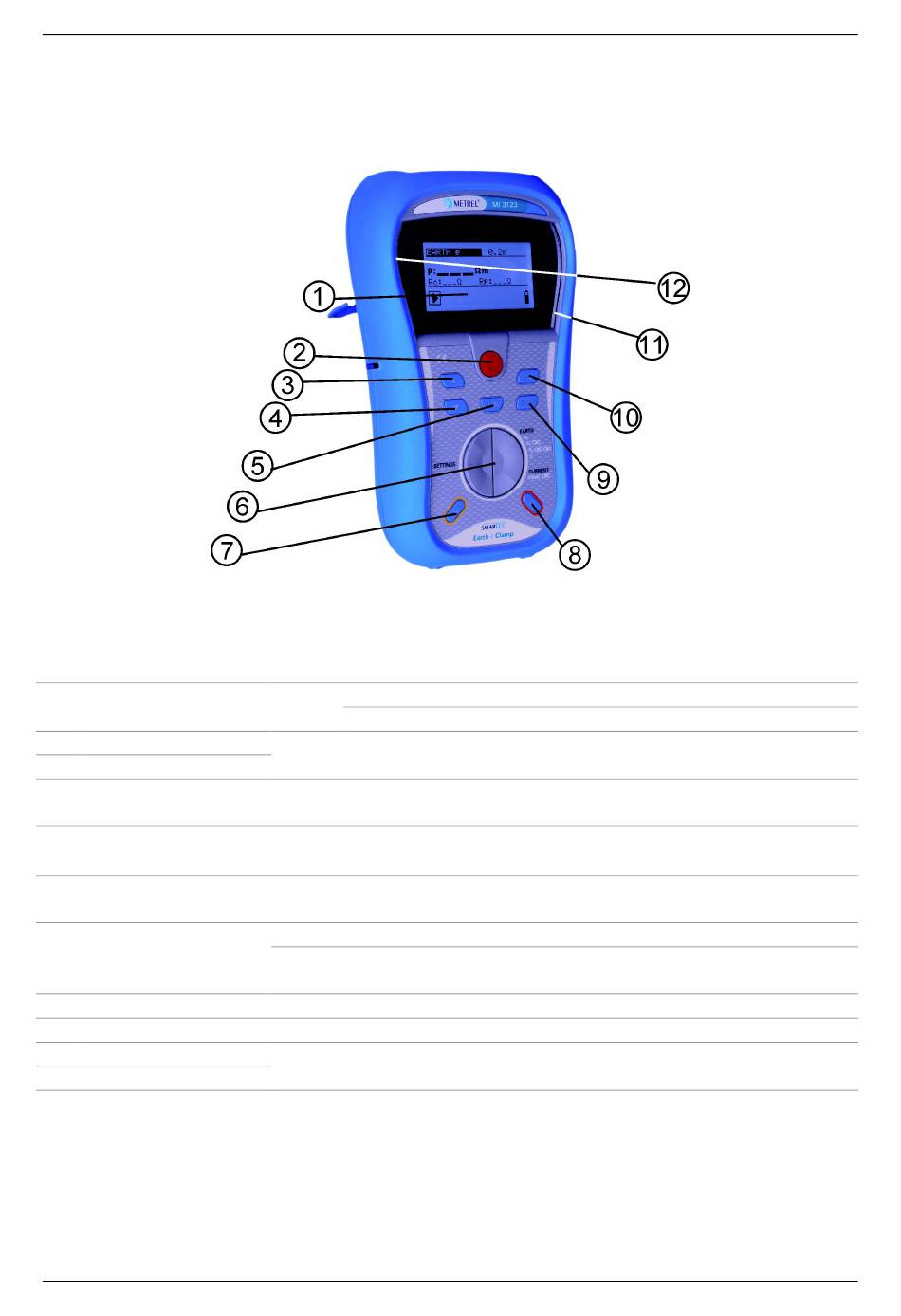

Figura 3.1: Panel frontal
Pantalla de matriz de 128 x 64 puntos con retroiluminación.
Inicia / detiene las mediciones.
TEST
Acepta las selecciones.
Modifican el parámetro seleccionada.
Almacena / recupera / borra las pruebas en la memoria del
instrumento.
Seleccionan la función de prueba.
Modifica el nivel de retroiluminación y el contraste.
Enciende o apaga el instrumento.
El instrumento se apaga automáticamente 15 minutos después
de la pulsación de la última tecla.
Accede a los menús de ayuda.
Selecciona los parámetros en la función seleccionada.
Indican la aceptación del resultado.
10
Panel frontal
