Notas:
Una alta resistencia de las picas S y H puede afectar a los resultados de la

medición. En ese caso se muestran las advertencias "Rp" y "Rc" sin ninguna
indicación pasa / no pasa.
Unas altas corrientes y tensiones de ruido en tierra pueden afectar a los resultados

de la medición. En ese caso el medidor muestra la advertencia "ruido".
Las picas se deben colocar a una distancia suficiente del objeto medido.

5.1.2 Medición de la resistencia de tierra (selectiva) con una pinza de corriente
Esta medición permite la comprobación de la resistencia de tierra (selectiva) de picas de
tierra individuales en sistemas de puesta a tierra.
Conexión para la medición de la resistencia de tierra selectiva

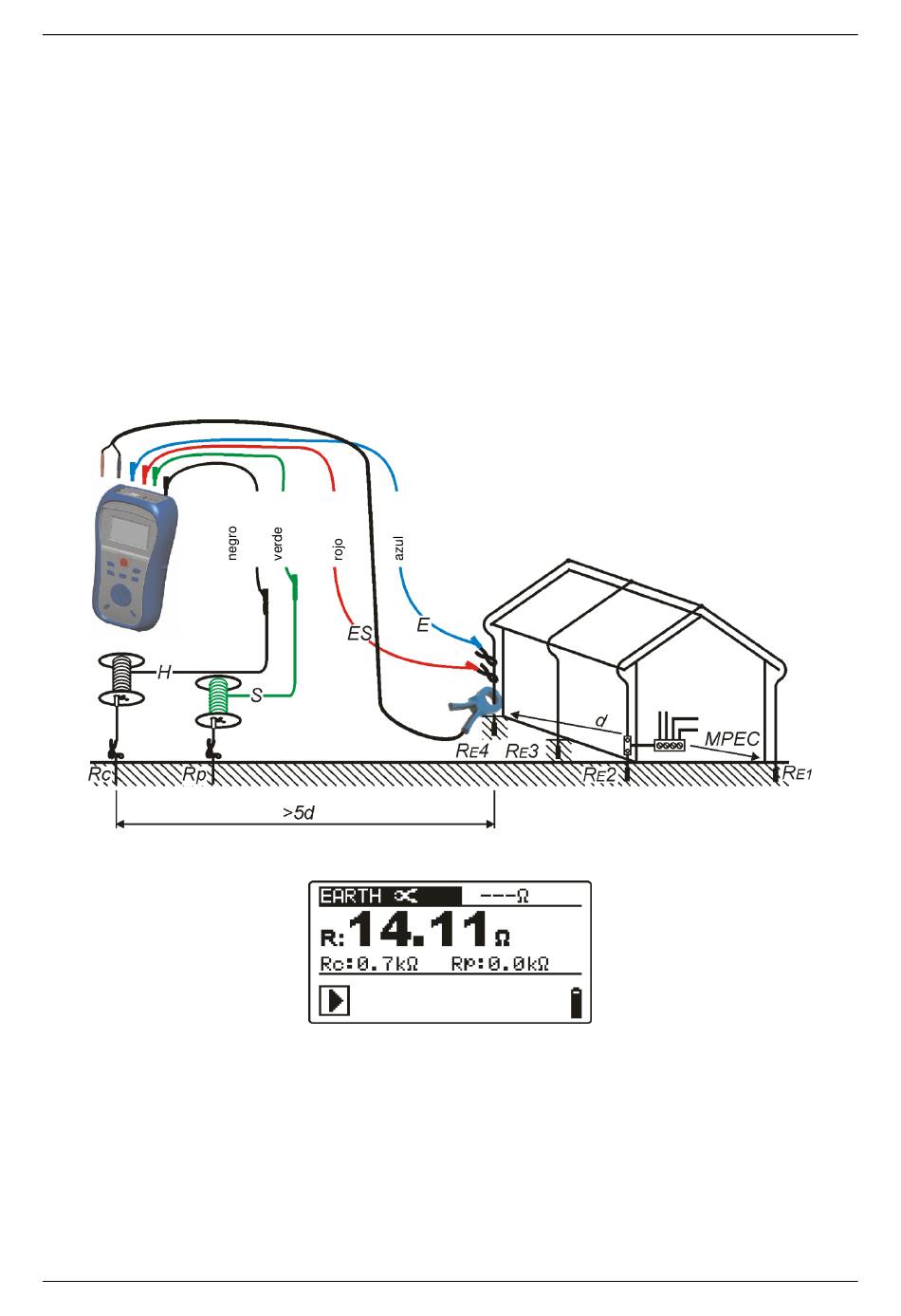

Figura 5.5: Medición de la resistencia de tierra selectiva
Figura 5.6: Ejemplo de resultado de la medición de la resistencia de tierra selectiva
Resultados mostrados para la medición de la resistencia de tierra selectiva:
R .............. Resistencia de tierra de la pica de tierra medida,
Rp ............ Suma de las resistencia de las picas de medición de potencial (S más
ES),
Rc ............ Suma de las resistencias de las picas con corriente (H más E).
23
Resistencia de tierra
