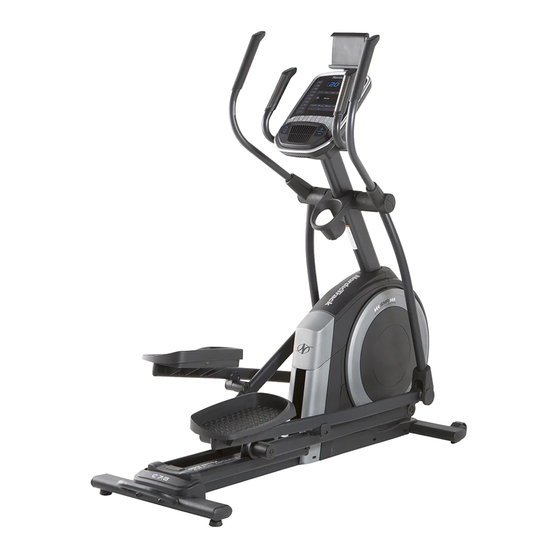

NordicTrack C 7.5 Manual Del Usuario
Ocultar thumbs
Ver también para C 7.5:
- Manual del usuario (36 páginas) ,
- Manual del usuario (36 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
N.º de Modelo NTEVEL89818.2
N.º de Serie
Anote el número de serie en el
espacio que aparece arriba, para su
referencia.
Pegatina con
el Número de
Serie
SERVICIO AL CLIENTE
Si tiene preguntas, si faltan piezas,
o están dañadas, por favor comu-
níquese con el Servicio al Cliente
(vea la información abajo) o
comuníquese con la tienda donde
compró este producto.
91 215 89 23
Lunes–viernes 9:00–19:00,
sábado 9:00–13:00 CET
Página de internet:
iconsupport.eu/es
Correo electrónico:
cspi@iconeurope.com
ATENCIÓN
Lea todas las precauciones e
instrucciones de este manual
antes de utilizar el presente
equipo. Conserve este manual
para futuras consultas.
MANUAL DEL USUARIO
iconeurope.com
Publicidad
Tabla de contenido
Manuales relacionados para NordicTrack C 7.5
Resumen de contenidos para NordicTrack C 7.5
- Página 1 N.º de Modelo NTEVEL89818.2 N.º de Serie MANUAL DEL USUARIO Anote el número de serie en el espacio que aparece arriba, para su referencia. Pegatina con el Número de Serie SERVICIO AL CLIENTE Si tiene preguntas, si faltan piezas, o están dañadas, por favor comu- níquese con el Servicio al Cliente (vea la información abajo) o comuníquese con la tienda donde...
-
Página 2: Tabla De Contenido
NORDICTRACK y IFIT son marcas registradas de ICON Health & Fitness, Inc. App Store es una marca de Apple, Inc., registrada en EE.UU. y en otros países. Android y Google Play son marcas de Google LLC. La marca y los logotipos de Bluetooth son marcas registradas de Bluetooth SIG, Inc. -
Página 3: Precauciones Importantes
PRECAUCIONES IMPORTANTES ADVERTENCIA: para reducir el riesgo de quemaduras, incendio, descargas eléc- tricas y lesiones a las personas, lea todas las precauciones e instrucciones importantes de este manual y todas las advertencias relativas a su entrenador elíptico antes de utilizarlo. ICON no se hace responsable de las lesiones personales ni daños a la propiedad provocadas y que ocurran por el uso de este producto. - Página 4 17. El monitor de ritmo cardíaco no es un dispo- 19. Mantenga la espalda recta al usar el entrena- sitivo médico y varios factores pueden influir dor elíptico, sin arquear. en la precisión de las lecturas del ritmo cardíaco. El monitor de ritmo cardíaco está 20.
-
Página 5: Antes De Empezar
C 7.5. El entrenador elíptico eficaz, anote el número de modelo del producto y el ® C 7.5 ofrece una variedad impresionante de funciones número de serie antes de contactarnos. El número de diseñadas para hacer que sus entrenamientos en casa modelo y la ubicación de la pegatina con el número de... -
Página 6: Imagen De Identificación De Piezas
IMAGEN DE IDENTIFICACIÓN DE PIEZAS Utilice los dibujos que aparecen a continuación para identificar las piezas pequeñas necesarias para el mon- taje. El número que aparece al lado de cada dibujo y entre paréntesis es el número de la pieza en la LISTA DE PIEZAS que encontrará... -
Página 7: Montaje
MONTAJE • Para el montaje se necesitan dos personas. • Además de la(s) herramienta(s) incluida(s), para el montaje se necesita: • Coloque todas las piezas en un área despejada un destornillador de estrella y saque los materiales del embalaje. No tire los embalajes hasta que haya terminado todos los dos llaves inglesas pasos del montaje. - Página 8 2. Con la ayuda de otra persona, coloque parte de los embalajes (que no se muestran) debajo de la parte posterior de la Armadura (1). Pídale a otra persona que sostenga la Armadura para que no vuelque mientras realiza este paso. Si hay soportes de transporte conectados a la parte posterior de la Armadura (1), retire los tornillos de los soportes de transporte y deseche...
- Página 9 4. Utilizando una bolsa de plástico para no man- charse los dedos, aplique un poco de grasa en el Brazo de la Manivela (20) derecho. A continuación, identifique el Brazo del Rodillo Derecho (59), oriéntelo como se muestra y deslí- celo por el Brazo de la Manivela (20) derecho.
- Página 10 6. Localice la conexión de cables (A) del extremo inferior del Montante Vertical (4) y conéctela al Cable Superior (110). A continuación, tire del extremo superior de la conexión de cables hasta que el Cable Superior pase a través del Montante Vertical.
- Página 11 8. Oriente el Brazo del Pedal Derecho (58) como se muestra y, luego, aplique grasa en el eje. A continuación, inserte el Brazo del Pedal Derecho (58) en la Pata Derecha (60) y el Brazo del Rodillo Derecho (59). Conecte el Brazo del Pedal Derecho (58) al Brazo del Rodillo Derecho (59) con un Tornillo de Cabeza Plana M8 x 20mm (120) y un Retenedor (55).
- Página 12 10. Véase el paso 5. Apriete los cuatro Tornillos M10 x 25mm (92). A continuación, desconecte y quite la conexión Evite pellizcar de cables del Cable Superior (110). los cables Mientras otra persona sostiene la Consola (7) cerca del Montante Vertical (4), enchufe el Cable Superior (110) y el Cable de Pulso (63) a las tomas de la Consola.
- Página 13 12. Oriente la Bandeja de Accesorios (37) como se muestra y conéctela al Montante Vertical (4) con dos Tornillos M4 x 16mm (101). 13. Oriente la Cubierta de la Bandeja Inferior (81) como se muestra y conéctela al lado derecho de la Bandeja de Accesorios (37) con dos Tornillos M4 x 16mm (101).
- Página 14 15. Oriente la Cubierta Delantera del Protector (117) y la Cubierta Central del Protector (75) alrede- dor del Montante Vertical (4). A continuación, conéctelas entre sí con dos Tornillos M4 x 16mm Evite pellizcar (101). los cables Consejo: evite pellizcar los cables. Presione 73, 74 la Cubierta Delantera del Protector (117) y la Cubierta Central del Protector (75) hacia el inte-...
- Página 15 18. Conecte el Porta Tableta (132) a la Consola (7) con cuatro Tornillos del Porta Tableta (133), apriete parcialmente todos los Tornillos del Porta Tableta y, luego, apriételos completamente. 19. Asegúrese de que todas las partes estén bien apretadas. Coloque una esterilla debajo del entrenador elíptico para proteger el suelo.
-
Página 16: Cómo Enchufar El Cable Eléctrico
CÓMO ENCHUFAR EL CABLE ELÉCTRICO Este producto debe conectarse a tierra. Si dejara Siga los siguientes pasos para enchufar el cable eléctrico. de funcionar correctamente o se averiara, la conexión a tierra proporciona una vía de resistencia menor de la corriente eléctrica que reduce el riesgo de descarga 1. -
Página 17: Cómo Usar El Entrenador Elíptico
CÓMO USAR EL ENTRENADOR ELÍPTICO CÓMO MOVER EL ENTRENADOR ELÍPTICO CÓMO NIVELAR EL ENTRENADOR ELÍPTICO Debido al tamaño y al peso del entrenador elíp- Si el entrenador elíptico se mueve un poco durante el tico, se necesitan dos personas para moverlo. uso, gire una o ambas patas de nivelación (D) situadas Colóquese delante del entrenador elíptico, sujete el en la parte posterior de la armadura o gire las patas de... - Página 18 CÓMO HACER EJERCICIO EN EL ENTRENADOR ELÍPTICO Para subir al entrenador elíptico, sujétese a las baran- das (G) o los brazos (H) y colóquese sobre el pedal (I) que está en la posición inferior. Luego, coloque el otro pie en el otro pedal. Presione los pedales hasta que estos empiecen a moverse de manera continua.
-
Página 19: Cómo Usar La Consola
CÓMO USAR LA CONSOLA IMAGEN DE LA CONSOLA CARACTERÍSTICAS DE LA CONSOLA pedaleo objetivo a medida que lo guía en un entrena- miento efectivo. La consola avanzada ofrece una serie de funciones diseñadas para que el entrenamiento sean más efec- Mientras hace ejercicio puede incluso escuchar su tivo y agradable. - Página 20 CÓMO ENCENDER EL APARATO 2. Seleccione la función manual. IMPORTANTE: si el entrenador elíptico ha sido Al encender la consola, la función manual se selec- expuesto a bajas temperaturas, deje que alcance cionará automáticamente. una temperatura ambiente antes de encenderlo. De lo contrario, la consola u otros componentes Si ha seleccionado un entrenamiento, pulse el eléctricos podrían dañarse.
- Página 21 CALS/HR (calorías por hora): el número aproxi- Para hacer avanzar manualmente el ciclo mado de calorías que está quemando por hora. recorrer, pulse repetidamente el botón Multi-scan (recorrer múltiple). RESIST (resistencia): el nivel de resistencia de Para desactivar la función recorrer, pulse repeti- los pedales.
- Página 22 5. Si lo desea, mida su ritmo cardíaco. Si la pantalla no muestra su ritmo cardíaco, asegúrese de que sus manos estén colocadas Puede medir su ritmo cardíaco mediante el monitor de la forma descrita. Tenga cuidado y no mueva de ritmo cardíaco del mango o el monitor opcional demasiado las manos ni agarre los contactos con de ritmo cardíaco para el pecho (véase la página...
- Página 23 CÓMO USAR UN ENTRENAMIENTO INTEGRADO su velocidad de pedaleo. Cuando no aparezca ninguna palabra, mantenga su velocidad de peda- 1. Empiece a pedalear o pulse cualquier botón de leo actual. la consola para encender la consola. Véase CÓMO ENCENDER EL APARATO en la página 20.
- Página 24 CÓMO USAR EL SISTEMA DE SONIDO CÓMO CONECTAR SU TABLETA A LA CONSOLA Para reproducir música o audiolibros a través del La consola admite la conexión mediante Bluetooth a sistema de sonido de la consola mientras hace ejerci- tabletas a través de la aplicación iFit–Smart Cardio cio, enchufe un cable de audio con ambos extremos Equipment, así...
- Página 25 5. Desconecte la tableta de la consola si lo desea. Para seleccionar la función de ajustes, pulse el botón Settings (ajustes) y aparecerá la primera Para desconectar la tableta de la consola, selec- página de ajustes en la pantalla. cione primero la opción de desconexión de 2.
- Página 26 Prueba de Pantalla: esta pantalla está prevista Nivel de Contraste: el nivel de contraste seleccio- para que los técnicos de servicio identifiquen si la nado actualmente aparecerá en la pantalla. Pulse pantalla está funcionando correctamente. los botones de aumento y disminución Resistance (resistencia) para ajustar el nivel de contraste.
-
Página 27: Mantenimiento Y Solución De Problemas
MANTENIMIENTO Y SOLUCIÓN DE PROBLEMAS MANTENIMIENTO Si la pantalla de la consola presenta líneas, véase el paso 3 en la página 25 y ajuste el nivel de contraste de Es importante realizar un mantenimiento regular la pantalla. para un buen rendimiento y para reducir el desgaste. Inspeccione y apriete correctamente todas las piezas Si la rampa no se ajusta hasta el nivel de inclinación cada vez que vaya a utilizar el entrenador elíptico. - Página 28 CÓMO AJUSTAR EL INTERRUPTOR DE LENGÜETA A continuación, afloje levemente los dos Tornillos Tala- dro M4 x 12mm (50) indicados. Deslice el Interruptor Si la consola no muestra una información correcta, de Lengüeta (38) para acercarlo o alejarlo levemente debe ajustar el interruptor de lengüeta. Para ajustar el del Imán (43) y reapriete los Tornillos Taladro.
- Página 29 CÓMO AJUSTAR LA CORREA DE TRANSMISIÓN A continuación, busque y afloje Si los pedales resbalan mientras pedalea, incluso el Tornillo del cuando la resistencia está configurada al nivel máximo, Rodillo Estable es posible que sea necesario ajustar la correa de trans- (89).
-
Página 30: Directrices De Ejercicio
DIRECTRICES DE EJERCICIO Quema de Grasa: para quemar grasa de manera ADVERTENCIA: eficaz, debe hacer ejercicio con un nivel de intensi- antes de dad bajo durante un periodo. Durante los primeros comenzar este o cualquier programa de minutos de ejercicio, su cuerpo consume las calorías ejercicio, consulte con su médico. -
Página 31: Lista De Las Piezas
LISTA DE LAS PIEZAS N.º de Modelo NTEVEL89818.2 R0620A N.º Ctd. Descripción N.º Ctd. Descripción Armadura/Rampa Buje de Liberación de Tensión Estabilizador Trasero Pedal Izquierdo Cubierta del Acceso Tornillo Taladro M4 x 12mm Montante Vertical Rodillo Tornillo M4 x 19mm Tapa del Brazo del Pedal Estabilizador Delantero Cubierta del Eje... - Página 32 N.º Ctd. Descripción N.º Ctd. Descripción Tornillo del Rodillo Estable Controlador Arandela M6 x 19mm Separación Tornillo de Ajuste de la Correa de Anillo de Disco Transmisión Cubierta Delantera del Protector Tornillo M10 x 25mm Cubierta Trasera del Protector Tornillo Dentado M4 x 12mm Cable Eléctrico Espaciador del Brazo del Motor Tornillo de Cabeza Plana...
-
Página 33: Dibujo De Piezas
DIBUJO DE PIEZAS A N.º de Modelo NTEVEL89818.2 R0620A... -
Página 34: Dibujo De Piezas B
DIBUJO DE PIEZAS B N.º de Modelo NTEVEL89818.2 R0620A... -
Página 35: Dibujo De Piezas C
DIBUJO DE PIEZAS C N.º de Modelo NTEVEL89818.2 R0620A... -
Página 36: Cómo Pedir Piezas De Repuesto
CÓMO PEDIR PIEZAS DE REPUESTO Para pedir piezas de repuesto, consulte la portada de este manual. Para que podamos ayudarle mejor, prepare la siguiente información antes de contactar con nosotros: • el número de modelo y el número de serie del producto (consulte la portada de este manual) •...
