Conexión de una fuente de alimentación externa de +24 V

Tarjeta RMIO del convertidor del lado de motor

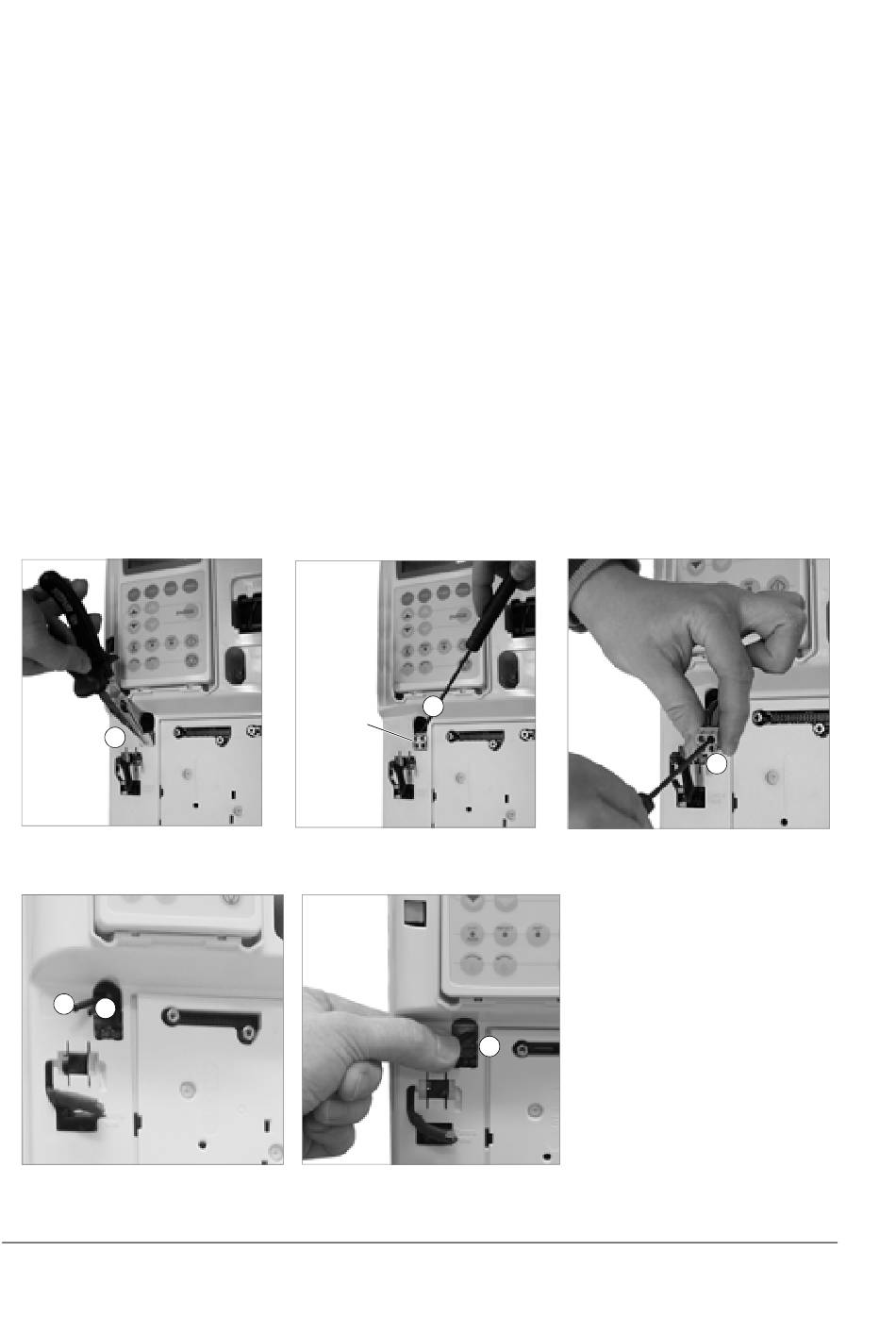

1. Desprenda la pestaña que tapa el conector de entrada de alimentación de +24 V
con unos alicates.
2. Extraiga el conector.
3. Desconecte los cables del conector (conserve el conector para su uso posterior).
4. Aísle los extremos de los cables individualmente con cinta aislante.
5. Cubra los extremos aislados de los cables con cinta aislante.
6. Introduzca los cables dentro de la estructura.
7. Conecte los cables de la fuente de alimentación externa de +24 V al conector
desconectado:
en un conector de dos vías, el cable + al terminal 1 y el cable - al terminal 2
en un conector de tres vías, el cable + al terminal 2 y el cable - al terminal 3.
8. Enchufe el conector.
1
4
4
Fuente de alimentación externa de +24 V para las tarjetas RMIO a través del terminal X34
2
X34
6
3
