8
CONSTRUCCIÓN DEL MONTAJE DEL TL-HEX

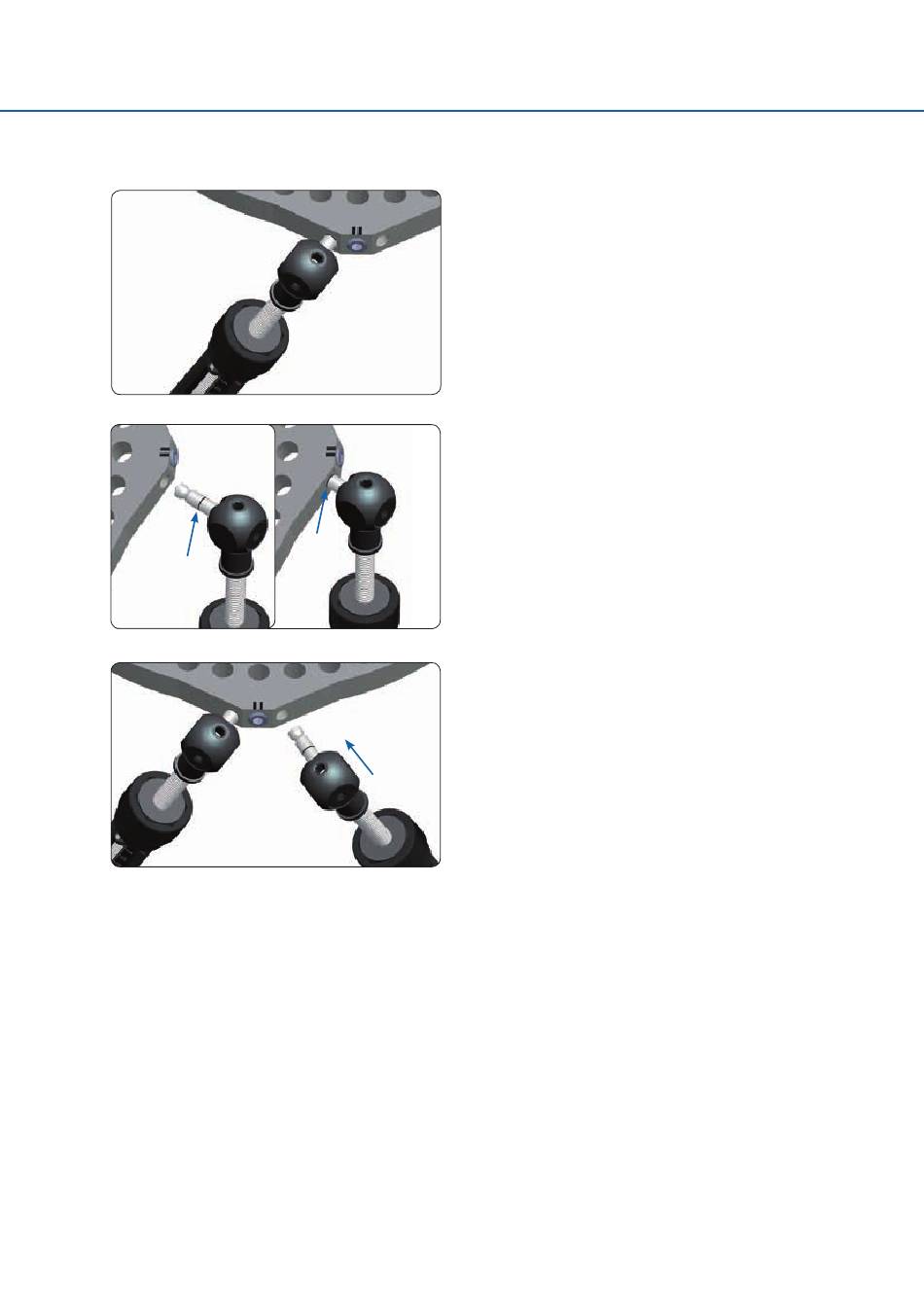

Coloque el aro proximal con el puerto marcado con
Fig. 18A
la doble línea mirando hacia el cirujano. Introduzca
la espiga de montaje de la barra conectora nº 1 en el
orificio izquierdo del puerto delantero (que será el puerto
guía) del aro (Fig. 18A).
Struts #1
Asegúrese de que la línea de inserción que marca la
Fig. 18B Fig. 18C
profundidad de la espiga quede totalmente oculta en el
orificio del puerto (Fig. 18B, 18C).
Nota: si la espiga de la barra conectora no queda
totalmente fijada en el orificio de soporte, retire el
tornillo de fijación hasta el tope y repita el montaje de la
barra conectora.
Mantenga la barra conectora nº 1 en su sitio e
Fig. 19
introduzca la espiga de montaje de la barra conectora
nº 2 en el orificio derecho del mismo puerto (Fig. 19).
Asegúrese de que las dos tuercas de bloqueo de las
barras conectoras apunten hacia la misma dirección
(preferiblemente, proximal).
Struts #1 Struts #2
