1. CARACTERÍSTICAS GENERALES

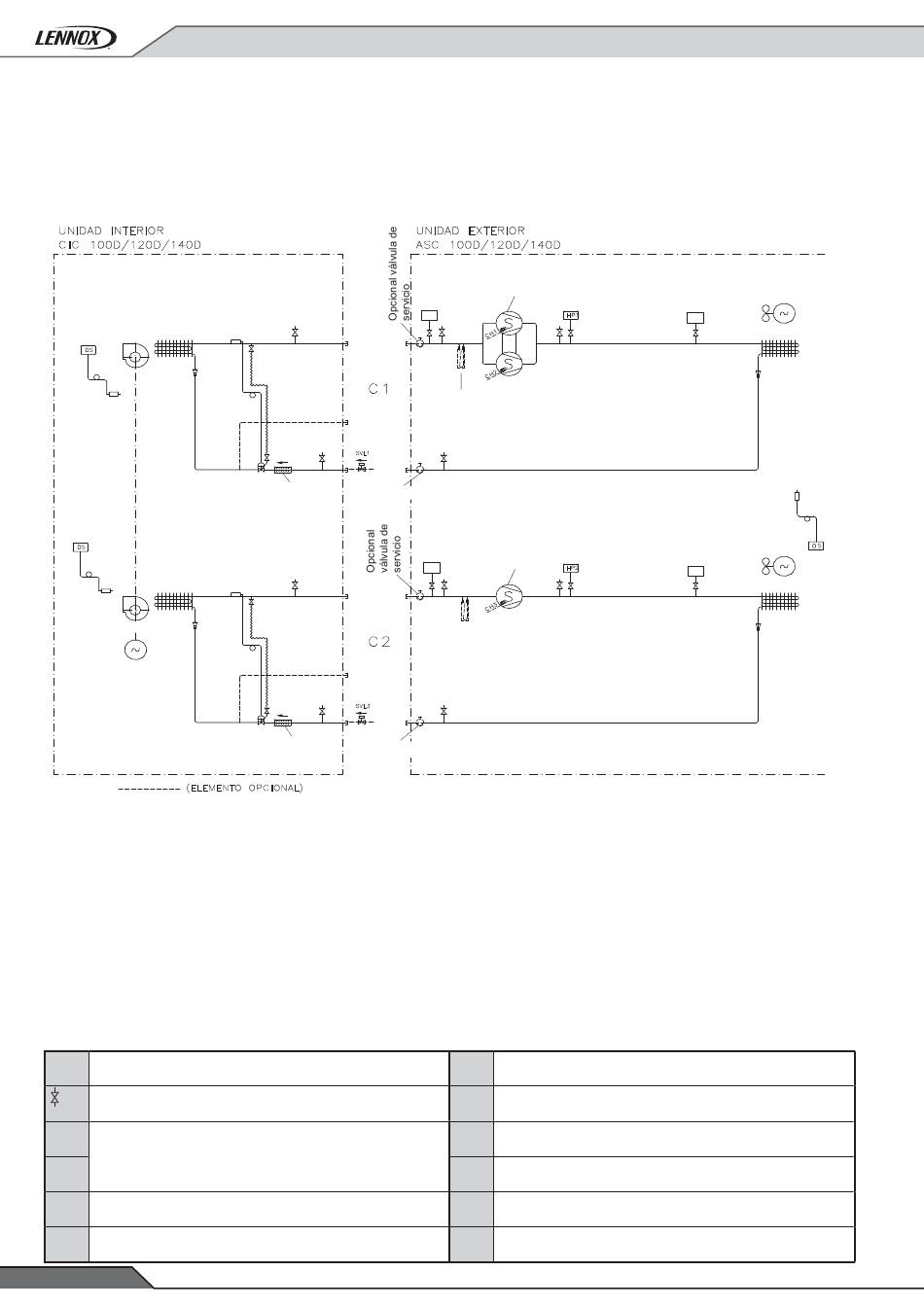

1.5.- ESQUEMAS FRIGORÍFICOS
UNIDADES SÓLO FRÍO
UNIDAD INTERIOR
CIC 100D/120D/140D
Batería
Ventilador
DS
Válvula de expansión
DS
Batería
Válvula de expansión
(ELEMENTO OPCIONAL)
Toma de presión con válvula de obús (La de 5/16" a utilizar por el instalador)
Sonda de impulsión
DS
SVL1
Válvula solenoide líquido. (Opcional larga distancia).
A conectar por el instalador en la unidad interior.
SVL3
Transductor de presión de baja, circuito 1
LPT1
Transductor de presión de baja, circuito 2
LPT2
• 8 •
UNIDAD EXTERIOR
ASC 100D/120D/140D
LPT1 LP1
C1
Acumulador de aspiración
(Opcional kit -15ºC y bajo nivel sonoro)
SVL1
Filtro seca-
Opcional válvula de servicio
dor
LPT2 LP2
Acumulador de aspiración
C2
(Opcional kit -15ºC y bajo nivel sonoro)
SVL3
Filtro
Opcional válvula de servicio
secador
Compresor scroll
HP1
Compresor scroll
Compresor scroll
HP2
Presostato de alta, circuito 1
HP1
Presostato de alta, circuito 2
HP2
Resistencia de carter (opcional kit baja temperatura exterior)
CH...
Transductor de presión de alta, circuito 1
HPT1
Transductor de presión de alta, circuito 2
HPT2
Sonda temperatura exterior
OS
