3.8 Messergebnisse

3.8.1 Gemessene Fehlausrichtung

Nach Bestätigung der zweiten Messung um 3 Uhr wird die Fehlausrichtung der beiden
Maschinen in der Ebene - die Ebene, in der die Messeinheiten angebracht sind (d.h. in
diesem Fall in der Horizontalen) - angezeigt (Abb. 19).
Kupplungswerte
Der Kupplungswert oben auf der Anzeige gibt
den Winkelversatz zwischen den beiden
Mittellinien der beiden Wellen in der Messebene
wieder (gemessen in mm/100 mm).
Der Wert unten auf der Anzeige gibt den
Parallelversatz der beiden Mittellinien in der
Messebene wieder.
Diese zwei Werte geben die Kupplungswerte in der
Messebene wieder.
Fußpaarwerte
Die Werte F1 und F2 auf dem Display zeigen die
relativen Positionen des beweglichen Aggregats in der
Messebene an.
F 1
Der Wert F1 gibt die Position des vorderen
Fußpaares des beweglichen Aggregats an.
F 2
Der Wert F2 gibt die Position des hinteren
Fußpaares des beweglichen Aggregats an.

3.8.2 Vertikale Ausrichtung

Drehen Sie die Wellen mit den Messeinheiten
in die 12-Uhr-Position (Abb. 20). Mit Hilfe der
Wasserwaagen wird die waagerechte Einstellung der
Messeinheiten gewährleistet.
Beachten Sie die Live-Einstellung der Versatz- und
Fußwerte.
SKF TKSA 20

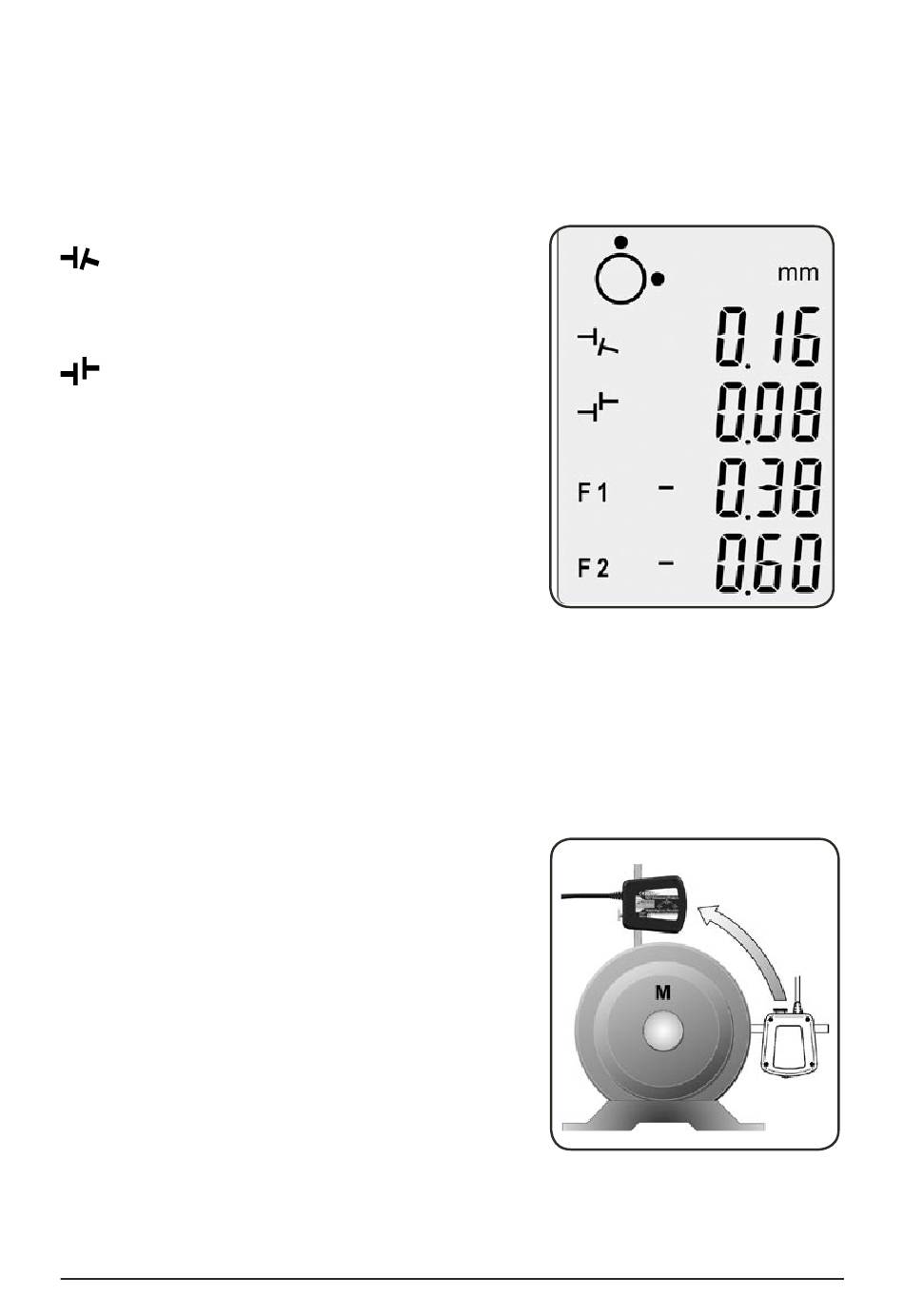

Abb. 19. Gemessene Fehlausrichtung
Abb. 20. Position 12 Uhr
