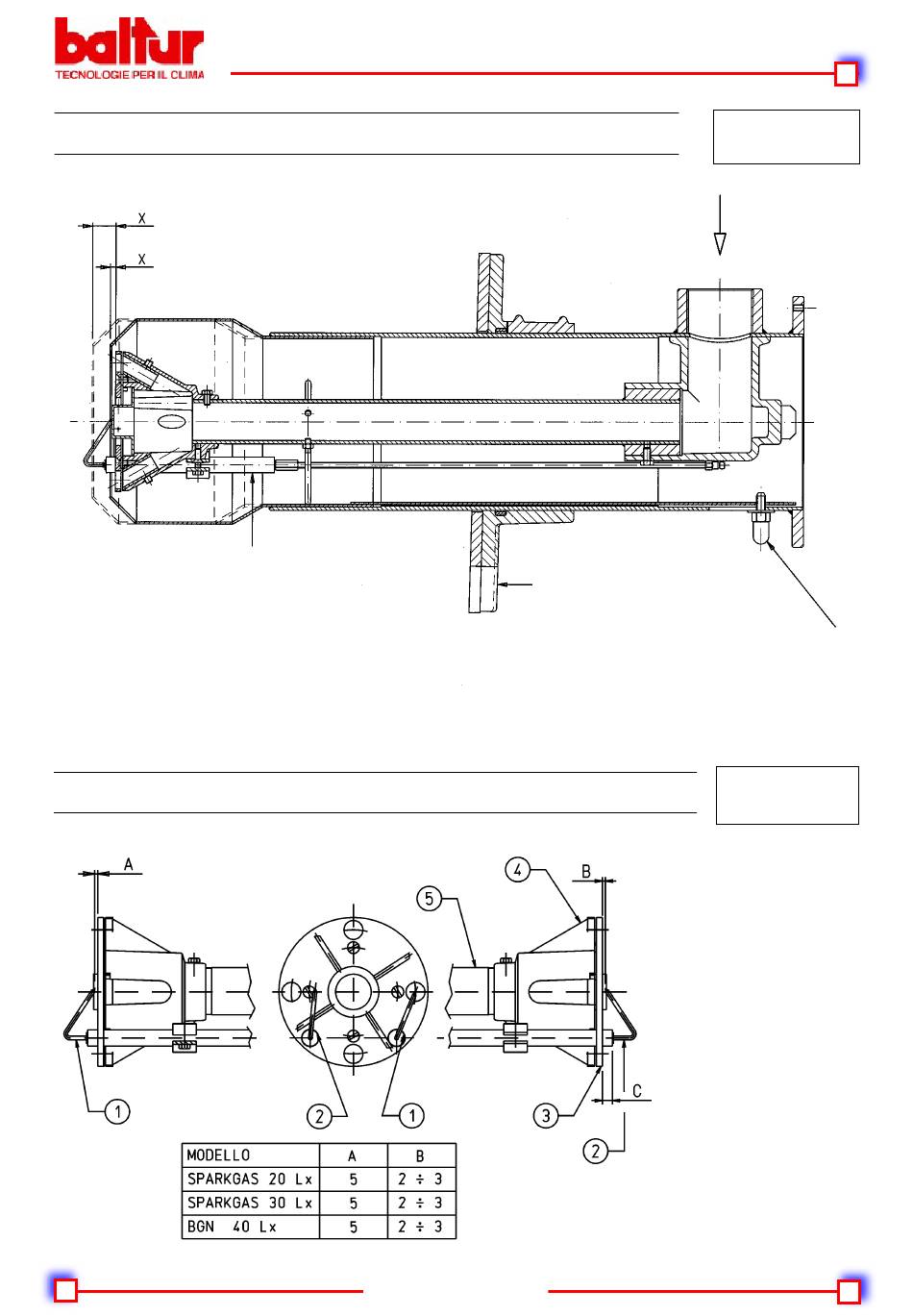

REGULACIÓN DEL CABEZAL DE COMBUSTIÓN
Electrodo de encendido
X = Distanciacabezal/disco
(consultar tabla
NOTA: Disminuyendo la distancia "X" disminuye el valor de
emisión de NOx. Regular la distancia "X" siempre
entre el valor mínimo y máximo especificado en el
campo de trabajo.
ESQUEMA DE DISPOSICIÓN DE LOS ELECTRODOS
según el modelo del quemador)
0006080799_200708
Arandela de conexión a la
caldera
Regulador del cabezal de combustión
Desplazar hacia adelante para abrir el paso del
aire entre el disco y el cabezal, desplazar hacia
atrás para cerrarlo
48 / 76
N° 0002933200
REV.: 28/11/2000
Entrada del gas
N° 0002933196
REV.:15/12/2004
 Electrodo ionizador
2 Electrodo de encendido
 Disco llama
4 Mezclador
5 Tubo de salida del gas
