Montaje Del Protector Del Árbol De La Toma De Fuerza Y Conexión Del Árbol De La Toma De Fuerza A La Caja De Engranajes De La Unidad De Corte; Instalación Del Contrapeso Trasero - Toro Groundsmaster 200 Manual Del Operador

Nota: La pletina de montaje de la articulación
esférica debe quedar por encima del brazo de la
rueda giratoria una vez ensamblada.
5. Apriete la contratuerca grande que sujeta la
articulación esférica al brazo de empuje (Figura 6).
Nota: Al apretar la contratuerca, sujete la
articulación esférica en línea recta para permitir que
oscile correctamente al elevar y bajar la unidad de
corte.
4
Montaje del protector del
árbol de la toma de fuerza
y conexión del árbol de la
toma de fuerza a la caja de
engranajes de la unidad de
corte
No se necesitan piezas
Procedimiento
1. Retire los 2 tornillos de caperuza y las arandelas
de freno que sujetan los soportes de montaje del
protector de la toma de fuerza a la caja de engranajes
(Figura 7).
1. Protector de la toma de
fuerza
Nota: Guarde los herrajes para instalaciones futuras.
2. Deslice el protector del árbol de la toma de fuerza
sobre el árbol de la toma de fuerza, posicionando el
protector según se muestra en Figura 7.
3. Introduzca el árbol macho de la toma de fuerza en el
árbol hembra de la toma de fuerza.

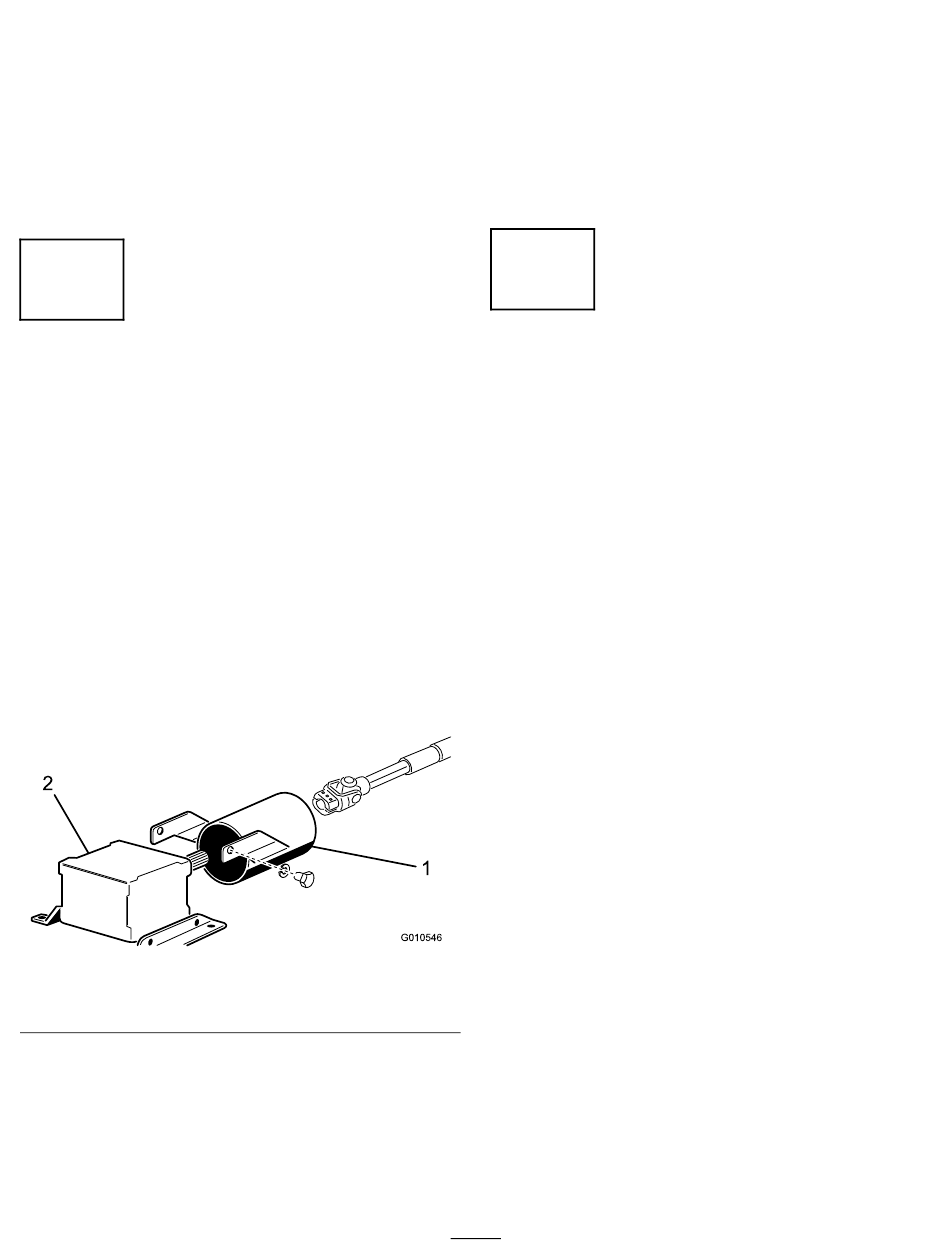

Figura 7
2. Caja de engranajes
Nota: Alinee los taladros de montaje del eje
primario de la caja de engranajes con los taladros del
árbol de la toma de fuerza y júntelos.
4. Fíjelos con un pasador cilíndrico.
5. Apriete los tornillos de caperuza y las tuercas.
6. Sujete el protector del árbol de la toma de fuerza a la
caja de engranajes con los 2 tornillos de caperuza y
las arandelas de freno que retiró anteriormente.
5
Instalación del contrapeso
trasero
No se necesitan piezas
Procedimiento
Las unidades de tracción Groundsmaster Serie 1000
y 200 con tracción a dos ruedas cumplen la norma
CEN EN 836:1997, la norma ISO 5395:1990 y la
norma ANSI B71.4-2004 cuando están equipadas con
contrapesos traseros. Consulte la tabla del Manual del
operador de la unidad de tracción para determinar las
combinaciones de peso necesarias. Solicite las piezas a
su Distribuidor Toro Autorizado.
Las unidades de tracción Groundsmaster Serie 200
con tracción a cuatro ruedas no necesitan peso trasero
adicional para cumplir la norma CEN EN 836:1997, la
norma ISO 5395:1990 y la norma ANSI B71.4-2004.
Las unidades de tracción Groundsmaster Serie 3280-D
y Groundsmaster 3320 con tracción a dos ruedas con
números de serie de 250000101 a 259999999 cumplen la
norma CEN EN 836:1997, la norma ISO 5395:1990 y la
norma ANSI B71.4-2004 cuando están equipadas con
contrapeso trasero, pieza número 24-5780.
Las unidades de tracción Groundsmaster Serie 3280-D
y Groundsmaster 3320 con tracción a dos ruedas con
números de serie 260000101 y superiores no necesitan
peso trasero adicional para cumplir la norma CEN
EN 836:1997, la norma ISO 5395:1990 y la norma
ANSI B71.4-2004.
Las unidades de tracción Groundsmaster Serie 3280-D
con tracción a cuatro ruedas no necesitan peso trasero
adicional para cumplir la norma CEN EN 836:1997, la
norma ISO 5395:1990 y la norma ANSI B71.4-2004.
