Página 1
SSBU8604 Marzo 2010 (Traducción: Abril 2010) Manual de Operación y Mantenimiento Motor Industrial 4016-61 TRG S16 (Motor)
Página 2
Las operaciones que pueden causar daño al producto se identifican con etiquetas de "ATENCION" en el producto y en esta publicación . Perkins no puede anticipar todas las circunstancias que podrían implicar un riesgo de peligro. Por lo tanto, las advertencias incluidas en esta publicación y en el producto no pretenden cubrir todas las posibilidades.
SSBU8604 Contenido Contenido Sección de Indice Indice ..............85 Prefacio ..............4 Sección de seguridad Avisos de seguridad ..........6 Información general sobre peligros ......7 Prevención contra quemaduras ......8 Prevención de incendios o explosiones ....9 Prevención contra aplastamiento o cortes ..... 11 Subida y bajada .............
Programa de Intervalos de Mantenimiento. El El idioma primario de todas las publicaciones Perkins ambiente de operación real del motor también regula es inglés. El inglés que se usa facilita la traducción el programa de intervalos de mantenimiento.
Las reparaciones principales deben ser realizadas sólo por el personal autorizado de Perkins. Su distribuidor o concesionario Perkins ofrece una variedad de opciones referentes a los programas de reacondicionamiento general.
fijada en una pieza del motor que se va a reemplazar, instale una señal nueva similar en la pieza de repuesto. Su concesionario o su distribuidor Perkins le puede proporcionar señales de advertencia nuevas. (1) Advertencia universal No opere este equipo ni trabaje en él hasta que ha- ya leído y comprendido las instrucciones y adver-...
SSBU8604 Sección de seguridad Información general sobre peligros Nunca ponga fluidos de mantenimiento en recipientes i02399095 de vidrio. Drene todos los líquidos en un recipiente Información general sobre adecuado. peligros Obedezca todos los reglamentos locales sobre el desecho de líquidos. Utilice todas las disoluciones de limpieza con cuidado.
SSBU8604 Sección de seguridad Prevención contra quemaduras No quite ningún componente o pieza del sistema i02399088 hidráulico hasta que se haya aliviado la presión o Prevención contra se pueden causar lesiones personales. No desarme quemaduras ningún componente o pieza del sistema hidráulico hasta que se haya aliviado la presión o se pueden causar lesiones personales.
Si la aplicación implica la presencia de gases combustibles, consulte a su concesionario Perkins El aceite caliente y los componentes calientes de y/o su distribuidor Perkins para obtener información lubricación pueden causar lesiones personales. No adicional sobre los dispositivos de protección adecuados.
SSBU8604 Sección de seguridad Prevención de incendios o explosiones El contacto con el combustible a alta presión pue- de ocasionar la penetración de fluidos en la piel o peligros de quemaduras. La rociadura de com- bustible a alta presión puede causar un peligro de incendio.
Prevención contra aplastamiento o cortes Las fugas pueden ocasionar incendios. Consulte a Al golpear objetos pueden salir partículas su distribuidor Perkins o a su distribuidor Perkins despedidas. Antes de que un objeto sea golpeado, para obtener piezas de repuesto. asegúrese de que nadie resulte lesionado debido a la proyección de partículas.
SSBU8604 Sección de seguridad Arranque del motor Si tiene, asegúrese de que el sistema de luces Nota: No use calentadores del aceite lubricante. del motor sea el adecuado para las condiciones existentes. Asegúrese de que todas las luces El escape del motor contiene productos de funcionan correctamente, si tiene.
Solamente un con un recorrido directo a la batería. Este recorrido representante entrenado de Perkins debe modificar se puede proporcionar por medio de una conexión los parámetros de operación del regulador. Vea más directa a tierra del motor al bastidor.
SSBU8604 Sección de Información Sobre el Producto Información general Sección de Información Sobre el Producto Información general i03899208 Para soldar en motores con controles electrónicos ATENCION Es necesario emplear los procedimientos adecuados de soldadura para evitar daños en el ECM del mo- tor, en los sensores y en los componentes asociados.

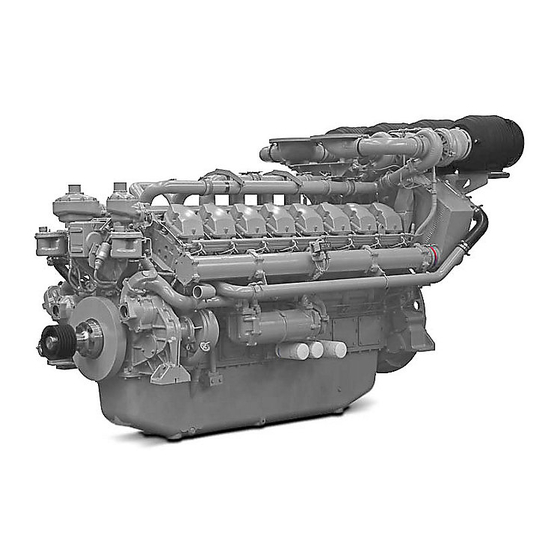

SSBU8604 Sección de Información Sobre el Producto Vistas del modelo Vistas del modelo i03899230 Ilustraciones y vistas del modelo 4016-61TRG Las siguientes vistas del modelo muestran las características típicas del motor. Debido a aplicaciones individuales, los motores pueden parecer diferentes de las Ilustraciones. Nota: En las siguientes Ilustraciones se identifican sólo los componentes que se pueden reparar.
Página 16
SSBU8604 Sección de Información Sobre el Producto Vistas del modelo g02029553 Ilustración 10 Vista lateral izquierda del motor (1) Respiradero del cárter del motor (5) Respiradero del cárter del motor (9) Indicador de nivel de aceite (varilla de (bancada A) (bancada B) medición) (2) Caja del termostato (bancada A)
Los cilindros de la bancada A están en el lado derecho del motor. Los cilindros de El modelo 4016-61 TRG del motor está diseñado la bancada B están en el lado izquierdo del motor. para la generación de energía. El motor está...
Ilustración 12 La eficiencia del motor, la eficiencia de los controles de emisiones, y el rendimiento del motor dependen Modelo 4016-61 TRG del motor de que se obedezcan las recomendaciones de (A) Bancada (B) Bancada operación y mantenimiento correspondientes. El (X) Válvulas de admisión...
Ubicación de las placas y TAG2 calcomanías TAG3 TWG2 Identificación del motor TWG3 Los motores Perkins se identifican por un número TRG1 de serie de motor. TEG2 TEG3 Un ejemplo típico de un número de serie del motor es DGB R**** U00001M.
SSBU8604 Sección de Información Sobre el Producto Información Sobre Identificación del Producto Placa del número de serie g02029586 Ilustración 14 g01266904 Ilustración 13 Ejemplo típico Placa del número de serie La placa del número de serie (1) del motor está en el lado izquierdo del bloque de motor (bancada B).
SSBU8604 Sección de Operación Levantamiento y almacenamiento Sección de Operación Utilice un dispositivo de levantamiento para quitar los componentes pesados. Utilice una viga de levantamiento (A) para levantar el motor. Todos los elementos de soporte (cadenas y cables) deben Levantamiento y estar paralelos entre sí.
Página 22
Si se hacen modificaciones, asegúrese de proporcionar los dispositivos de levantamiento correctos. Consulte a su distribuidor Perkins o a su concesionario Perkins para obtener información sobre los dispositivos correctos para el levantamiento del motor.
Sección de Operación Levantamiento y almacenamiento i03899239 Almacenamiento del motor Consulte con Perkins Engine Company Limited, Stafford, ST16 3UB para obtener información sobre el almacenamiento del motor. Hay tres niveles diferentes de almacenamiento del motor. Niveles “A, B y C”.
SSBU8604 Sección de Operación Características y controles Características y controles i03899219 Sistema monitor El motor está equipado con sensores o interruptores para vigilar los siguientes parámetros: • Temperatura del refrigerante (interruptor) • Presión de aceite (interruptor) • Presión de refuerzo del múltiple de admisión (sensor) •...
SSBU8604 Sección de Operación Características y controles Sensores de presión de refuerzo Las ilustraciones muestran las ubicaciones típicas de los sensores en el motor. Algunos motores específicos pueden parecer diferentes de las ilustraciones debido a diferencias en las aplicaciones. Sensor de temperatura del refrigerante g02125658 Ilustración 20...
SSBU8604 Sección de Operación Características y controles Interruptor de presión del aceite de motor g02041294 Ilustración 21 Sensor de presión del aceite de motor (4) Sensor de presión del aceite (bancada A) (9) Sensor de presión del aceite (bancada B) Se coloca un sensor de presión del aceite a ambos lados del motor.
SSBU8604 Sección de Operación Características y controles Se debe dar servicio al sensor de velocidad (7) en el intervalo de mantenimiento necesario. Consulte el Manual de Operación y Mantenimiento, “Sensor de velocidad - Limpiar/Inspeccionar”. Falla del sensor de velocidad Si la ECU (1) no recibe una señal del sensor de velocidad (4), el motor no puede funcionar.
SSBU8604 Sección de Operación Arranque del motor Arranque del motor 4. Si el motor no se ha arrancado durante más de tres meses, se debe cebar el sistema de aceite del motor. Siga los pasos 4.a a 4.d para cebar el sistema de lubricación del motor.
SSBU8604 Sección de Operación Arranque del motor i02579725 i02579796 Arranque del motor Arranque en tiempo frío Procedimiento normal de arranque del motor No utilice auxiliares de arranque de tipo aerosol como éter. El uso de ese tipo de auxiliares de Nota: Cuando sea posible, asegúrese de que no se arranque puede causar una explosión y resultar arranque el motor bajo carga.
La eficiencia del motor puede afectar el consumo de combustible. El diseño y la tecnología de fabricación La operación y el mantenimiento correctos son de Perkins proporcionan una eficiencia máxima factores clave para obtener la duración y la economía de combustible en todas las aplicaciones. Siga los máximas del motor.
SSBU8604 Sección de Operación Parada del motor Parada del motor i02579955 Después de parar el motor i02579899 Parada del motor Nota: Antes de comprobar el aceite del motor, no opere el motor durante al menos 10 minutos para permitir que el aceite del motor regrese al colector Nota: Distintas aplicaciones tendrán diferentes de aceite del cárter.
SSBU8604 Sección de Mantenimiento Capacidades de llenado Sección de Mantenimiento Sistema de combustible Consulte la información adicional sobre la capacidad del sistema de combustible en las especificaciones Capacidades de llenado del fabricante. Tabla 7 i03899231 Motor Capacidades de llenado Capacidades de llenado Compartimiento o sistema 4016 Capacidad mínima del tanque de...
Página 33
• Cavitación de la bomba de agua Sulfato (SO 100 mg/L Dureza total 170 mg/L Para alcanzar un rendimiento óptimo, Perkins recomienda una mezcla 1:1 de una disolución de Sólidos totales 340 mg/L agua y glicol. Acidez pH de 5,5 a 9,0 Nota: Utilice una mezcla que proteja contra la Para realizar un análisis de agua, consulte una de...
Recomendaciones para el refrigerante refrigerantes. El ELC es un refrigerante a base de glicol etileno. Sin embargo, el ELC contiene En los motores diésel Perkins se utilizan los dos inhibidores orgánicos de corrosión y agentes siguientes tipos de refrigerante: antiespumantes con cantidades bajas de nitritos. El ELC de Perkins ha sido formulado con la cantidad Preferido –...
3. Enjuague el sistema con agua limpia para eliminar ATENCION todos los residuos. Cuando use ELC de Perkins, no use aditivos de refri- gerante (SCA) normales ni filtros SCA. 4. Utilice limpiador Perkins para limpiar el sistema. Siga las instrucciones que aparecen en la etiqueta.
Página 36
9. Llene el sistema de enfriamiento con el ELC Verifique el refrigerante (concentración de glicol) para Premezclado de Perkins. asegurar la protección adecuada contra la ebullición o la congelación. Perkins recomienda el uso de un Contaminación del Sistema de refractómetro para comprobar la concentración de glicol.
Página 37
La tabla 16 es un ejemplo para utilizar la ecuación que aparece en la tabla 15. Utilice la ecuación de la tabla 13 para determinar la cantidad de SCA Perkins que se necesita cuando se Tabla 16 llena inicialmente el sistema de enfriamiento.
Página 38
SSBU8604 Sección de Mantenimiento Capacidades de llenado • Número de cetano Esta es una indicación de la mezcla de diferentes _________ __________________________ hidrocarburos en el combustible. Una relación alta • Viscosidad 1,5 a 5,0 cSt a 40 °C (104 °F) de hidrocarburos de baja densidad puede afectar las __________ características de combustión.
Se puede disponer de combustibles especiales Tabla 17 para su utilización en clima frío, para la operación Especificaciones Perkins para el combusti- del motor a temperaturas inferiores a 0°C (32°F). ble diésel destilado Estos combustibles limitan la formación de ceras en Especificaciones...
MIL-T-83133D JP-8 Los sistemas de combustible y los componentes de los motores Perkins pueden operar con combustibles de alto Es posible que los combustibles indicados en esta tabla contenido de azufre. Los niveles de azufre en el combustible no cumplan con los requisitos especificados en la Tabla de afectan las emisiones de escape.
Página 41
Los aceites API CH-4 se pueden utilizar velocidad, ciclo de cuatro tiempos, servicio pesado y en los motores Perkins que utilicen aceites API servicio ligero. Los aceites DHD-1 se pueden utilizar CG-4 y API CF-4. Los aceites API CH-4 excederán...
Página 42
SSBU8604 Sección de Mantenimiento Capacidades de llenado ATENCION ATENCION El incumplimiento de estas recomendaciones sobre La operación de los motores diésel de Inyección Di- aceite puede causar una duración de servicio reduci- recta (DI) con niveles de azufre en el combustible por da del motor debido a depósitos o al desgaste exce- encima de 0,5 por ciento requerirá...
Es posible que el aditivo comercial adicional no se Lubricantes para clima frío mezcle con el aceite acabado. Esto puede producir sedimentos en el cárter. Perkins no aprueba el uso Cuando se arranque un motor y se opere a de aditivos comerciales en los aceites acabados.
SSBU8604 Sección de Mantenimiento Capacidades de llenado • Seleccione el aceite correcto o un aceite comercial que cumpla con las Recomendaciones de la EMA de aceite para motor diesel o con la clasificación API recomendada. • Consulte la tabla apropiada de “Viscosidades de lubricante”...
SSBU8604 Sección de Mantenimiento Programa de intervalos de mantenimiento Inyector de combustible - Inspeccionar/Ajustar ..69 i03899240 Filtro del Sistema de Combustible - Reemplazar .. 70 Programa de intervalos de Mangueras y abrazaderas - Inspeccionar/ mantenimiento Reemplazar ............74 Radiador - Limpiar ..........77 Cada Año Cuando sea necesario Refrigerante del sistema de enfriamiento -...
SSBU8604 Sección de Mantenimiento Varillaje de control del accionador - Lubricar i02579958 i03899216 Varillaje de control del Núcleo del posenfriador - accionador - Lubricar Limpiar/Probar Pueden ocurrir lesiones personales a causa de la presión del aire. Pueden ocurrir lesiones personales si no se sigue el procedimiento apropiado.
La presión máxima del aire en la boquilla de sali- da del aire tiene que estar por debajo de 205 kPa Perkins recomienda una inspección programada (30 lb/pulg²) para propósitos de limpieza. del alternador. Inspeccione el alternador para ver si hay conexiones flojas y si se está...
Página 48
SSBU8604 Sección de Mantenimiento Batería - Reemplazar i02398437 Batería - Reemplazar Las baterías despiden gases combustibles que pueden explotar. Una chispa puede causar que los gases se enciendan y esto puede resultar en lesio- nes graves o mortales. Cerciórese de que hay la ventilación apropiada cuando está...
SSBU8604 Sección de Mantenimiento Nivel del electrólito de la batería - Comprobar 7. Conecte el cable del motor de arranque al terminal i02398153 POSITIVO “+” de la batería . Batería o cable de la batería - Desconectar 8. Conecte el cable NEGATIVO “-” al borne NEGATIVO de la batería “-”.
Página 50
SSBU8604 Sección de Mantenimiento Correas - Inspeccionar/Ajustar/Reemplazar 4. Aplique una fuerza de 15,6 N (3,5 lb) en el punto i03899234 (X). Correas - Inspeccionar/Ajustar/ Reemplazar La comba total no debe ser mayor de 1,5 mm (0,06 pulg). (Correa del alternador) Reemplace la correa si la comba total excede 1,5 mm (0,06 pulg).
SSBU8604 Sección de Mantenimiento Correas - Inspeccionar/Ajustar/Reemplazar Instalación de la correa del alternador 4. Inspeccione si hay grietas en las correas (1). Inspeccione si hay contaminación en las correas. 1. Instale la correa (1) sobre las poleas. Si es necesario, reemplace las correas. Consulte más información en la sección “Reemplazo”.
SSBU8604 Sección de Mantenimiento Refrigerante del sistema de enfriamiento (ELC) - Cambiar 4. Apriete la contratuerca (4) a un par de apriete de i03899207 120 N·m (88,5 lb-pie). Refrigerante del sistema de enfriamiento (ELC) - Cambiar 5. Si es necesario, reanude el suministro eléctrico al motor.
Página 53
El único método aceptado por Perkins para recuperar el refrigerante usado es el procedimiento de destilación completa.
Página 54
Para obtener información sobre la forma de eliminar o reciclar el refrigerante usado, consulte a su distribuidor o concesionario Perkins. 1. Cierre el grifo de drenaje o coloque el tapón de drenaje (2) del bloque de motor. Cierre el grifo de drenaje o coloque el tapón de drenaje en el...
SSBU8604 Sección de Mantenimiento Refrigerante del sistema de enfriamiento - Cambiar • 4. Quite la tapa del tubo de llenado. Verifique que Ha entrado aceite en el sistema de enfriamiento y el nivel de refrigerante esté a menos de 25 mm el refrigerante está...
Página 56
único método aceptado por Ejemplo típico Perkins Engines Company LTD para recuperar el re- 4. Abra los grifos de drenaje o quite los tapones de frigerante. drenaje (3) de los enfriadores de aceite.
Página 57
SSBU8604 Sección de Mantenimiento Refrigerante del sistema de enfriamiento - Cambiar 2. Llene el sistema de enfriamiento con agua e inhibidor. Consulte la información adicional sobre ATENCION las especificaciones del sistema de enfriamiento No llene el sistema de enfriamiento más rápido de 5 L en el Manual de Operación y Mantenimiento, (1,3 gal EE.UU.) por minuto para evitar que se formen “Recomendaciones de fluidos”...
SSBU8604 Sección de Mantenimiento Nivel del refrigerante del sistema de enfriamiento - Comprobar 3. Limpie la tapa del tubo de llenado del sistema de i02579944 enfriamiento (1) e inspeccione el sello (2). Si el Nivel del refrigerante del sello está dañado, descarte la tapa del tubo de sistema de enfriamiento - llenado usada e instale una tapa nueva.
SSBU8604 Sección de Mantenimiento Elemento del filtro de aire del motor - Reemplazar ATENCION ATENCION La grasa y aceite que se acumulan en el motor consti- No efectúe nunca el servicio del elemento del filtro de tuyen un peligro de incendio. Mantenga su motor lim- aire con el motor en marcha, ya que esto permitirá...
SSBU8604 Sección de Mantenimiento Indicador de servicio del filtro de aire del motor - Inspeccionar Rearmado del indicador de servicio i02580005 Indicador de servicio del filtro de aire del motor - Inspeccionar Comprobación del indicador de servicio Verifique los indicadores de servicio. Reemplace los elementos del filtro de aire si se ha activado uno de los indicadores de servicio.
SSBU8604 Sección de Mantenimiento Soportes del motor - Inspeccionar i02579806 Soportes del motor - Inspeccionar La mala alineación del motor y del equipo impulsado puede causar muchos daños. La vibración excesiva conduce a la mala alineación. La vibración excesiva del motor y del equipo impulsado puede ser causada por las siguientes condiciones: •...
Página 62
SSBU8604 Sección de Mantenimiento Nivel de aceite del motor - Comprobar i02579947 Nivel de aceite del motor - Comprobar El aceite caliente y los componentes calientes pueden producir lesiones personales. No permita que el aceite o los componentes calientes toquen la piel.
(2). No llene el colector de aceite para el motor. por encima de la marca “Max” (X). Nota: Perkins Engines Stafford debe aprobar el 2. Quite la tapa de llenado de aceite (1) y añada programa de mantenimiento.
SSBU8604 Sección de Mantenimiento Aceite y filtro del motor - Cambiar Para asegurar que la muestra sea representativa del El incumplimiento de este procedimiento aceite en el cárter, obtenga una muestra de aceite recomendado causa la recirculación de las partículas caliente y bien mezclada.
2. Llene el colector de aceite con la cantidad correcta de aceite lubricante nuevo. Para obtener ATENCION más información, consulte en este Manual de Los filtros de aceite Perkins se fabrican de acuerdo Operación y Mantenimiento, “Capacidades de con las especificaciones de Perkins Engine Company Llenado”.
Las pruebas se deben realizar correctamente a fin de evitar posibles daños al motor. La operación de los motores Perkins con un juego incorrecto de válvulas puede reducir la eficiencia del motor y la vida útil de sus componentes.
Página 67
SSBU8604 Sección de Mantenimiento Luz de las válvulas del motor - Inspeccionar/Ajustar g01241573 g01241941 Ilustración 60 Ilustración 61 Motor 4016 1. Quite los tornillos de ajuste (1). 2. Quite la tapa de los balancines (2). 3. Quite la junta (no se muestra). 4.
Página 68
SSBU8604 Sección de Mantenimiento Luz de las válvulas del motor - Inspeccionar/Ajustar 10. Use la herramienta (B) para comprobar el juego de las válvulas. Si es necesario, siga los pasos 10.a a 10.f para ajustar el juego de las válvulas. Fije el juego de las válvulas a 0,4 mm (0,016 pulg).
SSBU8604 Sección de Mantenimiento Polea impulsora del ventilador - Revisar i02537846 i03899215 Polea impulsora del ventilador Inyector de combustible - - Revisar Inspeccionar/Ajustar 1. Aísle el suministro eléctrico al motor. Inspeccione los inyectores de combustible Consulte el Operación, Prueba y Ajuste del Sistema, KENR9224, “Ajuste del inyector de combustible”...
Página 70
SSBU8604 Sección de Mantenimiento Filtro del Sistema de Combustible - Reemplazar Nota: Limpie inmediatamente cualquier derrame de combustible. 7. Afloje la conexión (5). 8. Opere la manija (4) hasta que salga combustible sin aire por la conexión (5). 9. Apriete la conexión (5). 10.
SSBU8604 Sección de Mantenimiento Filtro primario del sistema de combustible/Separador de agua - Drenar Filtro de combustible con 7. Quite la caja y descarte el combustible de acuerdo con los reglamentos locales. separador de agua 8. Restaure el suministro de combustible al motor. Tabla 24 Herramientas necesarias 9.
SSBU8604 Sección de Mantenimiento Agua y sedimentos del tanque de combustible - Drenar Durante el calentamiento y el enfriamiento del combustible se produce condensación. La condensación se produce a medida que el combustible atraviesa el sistema y regresa al tanque. Esto hace que se acumule agua en los tanques de combustible.
SSBU8604 Sección de Mantenimiento Bomba de transferencia de combustible (Bomba de levantamiento) - Inspeccionar Si ha llenado o se ha movido recientemente un tanque de almacenamiento a granel, deje que transcurra un tiempo adecuado para que se los sedimentos se asienten antes de llenar el tanque de combustible del motor.
Vea en el Manual de Operación y Mantenimiento, “Información general sobre peligros”. Por lo general, Perkins no suministra el sistema de refrigerante ni las mangueras para el sistema Inspeccione todas las mangueras para ver si hay de refrigerante. El siguiente texto describe un fugas causadas por las siguientes condiciones: método típico de reemplazar las mangueras del...
Reemplace la tapa si los sellos están dañados. Vigile el motor a medida que éste acumula horas Instale la tapa del tubo de llenado del sistema de de servicio. Consulte con Perkins Engines Stafford enfriamiento. acerca de cómo programar un reacondicionamiento general.
Página 76
SSBU8604 Sección de Mantenimiento Reacondicionamiento general del extremo superior del motor Información sobre el i03899220 reacondicionamiento general Reacondicionamiento general del extremo superior del motor Durante un reacondicionamiento general, se deben desarmar todos los cojinetes, los sellos, las juntas y los componentes que se desgastan. Se deben limpiar las piezas.
SSBU8604 Sección de Mantenimiento Radiador - Limpiar 4. Fije los puentes de válvulas. Inspeccione el radiador para ver si hay: aletas dañadas, corrosión, tierra, grasa, insectos, hojas, 5. Ajuste el juego de las válvulas a 0,4 mm aceite y otras basuras. Limpie el radiador si es (0,016 pulg).
La temperatura del fluido en el motor • Operación prolongada a baja velocidad en vacío Vea las normas del motor o consulte a su distribuidor o concesionario Perkins para determinar si el motor • Paradas frecuentes por recalentamiento está funcionando dentro de los parámetros definidos.
SSBU8604 Sección de Mantenimiento Sensor de velocidad - Limpiar/Inspeccionar 2. Quite la conexión (3). Afloje la contratuerca (1). i03899218 Sensor de velocidad - 3. Quite el sensor (2). Limpiar/Inspeccionar 4. Use un trapo blando y seco para limpiar la basura (Sensor de velocidad del del sensor (2).
Página 80
SSBU8604 Sección de Mantenimiento Motor de arranque - Inspeccionar 7. Desatornille el sensor (2) media vuelta para obtener un espacio libre (X) de 0,5 a 0,8 mm (0,02 a 0,03 pulg). 8. Apriete la contratuerca (1). No deje que el sensor (2) gire.
Página 81
Para ver todas las opciones de remoción, instalación, reparación y reemplazo, consulte a un distribuidor o concesionario Perkins. 1. Quite las tuberías de salida del escape y de la Se recomienda la inspección y la limpieza periódica admisión de aire del turbocompresor.
Inspección alrededor de la Mantenimiento, “Bomba de agua - Inspeccionar”. Si es necesario, consulte a su distribuidor o a su máquina concesionario Perkins. • Inspeccione el sistema de lubricación para ver si hay fugas en el sello delantero del cigüeñal, el Una inspección alrededor del motor sólo debe tomar...
Página 83
SSBU8604 Sección de Mantenimiento Bomba de agua - Inspeccionar Inspeccione visualmente las bombas de agua para ver si tienen fugas . Las bombas de agua no son reparables. Reemplace una bomba de agua que tenga fugas.
Consulte a su distribuidor o a su concesionario autorizado Perkins para determinar si su motor tiene certificación de emisiones y si su motor está cubierto por una garantía de emisiones.
Página 85
SSBU8604 Sección de Indice Indice Correas - Inspeccionar/Ajustar/Reemplazar (Correas de mando del ventilador) ........51 Accionador del regulador - Comprobar ....74 Ajuste ..............51 Inspección............51 Aceite y filtro del motor - Cambiar ......64 Cambio del filtro de aceite ......... 64 Reemplazo............
Página 86
SSBU8604 Sección de Indice Programa de intervalos de mantenimiento.... 45 Levantamiento del motor ........21 Levantamiento y almacenamiento......21 Luz de las válvulas del motor - Inspeccionar/Ajustar Radiador - Limpiar ..........77 (Válvulas y puentes de válvulas) ......66 Reacondicionamiento general (Completo) .... 75 Información sobre el reacondicionamiento general .............
Página 87
SSBU8604 Sección de Indice Sensores y componentes eléctricos...... 24 Interruptor de presión del aceite de motor ..26 Sensor de exceso de velocidad ......27 Sensor de parada de temperatura de admisión de alta turbina ............26 Sensor de temperatura del refrigerante ..... 25 Sensor de velocidad ..........
Información del Producto/Distribuidor Nota: Para saber la ubicación de las placas de identificación del producto, ver la sección “Información sobre identificación del producto” en el Manual de Operación y Mantenimiento. Fecha de entrega: Información del producto Modelo: Número de identificación del producto: Número de serie del motor: Número de serie de la transmisión: Número de serie del generador:...
