3. Consulte Figura 10 y Tabla 4 para establecer el
medidor de profundidad de perforación.
4. Perfore los agujeros a la profundidad establecida.
Consulte la Tabla 4.
5. Use aire comprimido o una pera de compresión
eliminar los residuos de cada agujero.
6. Rellene la mitad de la profundidad del agujero
con un sistema de anclaje adhesivo aceptado en
la industria.
7. Introduzca el perno hasta que alcance el fondo
del agujero y 38 mm (1,5 pulgadas) del perno
sobresalga por encima del bastidor de base.
Consulte la Figura 11.
8. Deje que el adhesivo alrededor del perno se cure
debidamente.
9. Coloque el bastidor de la base sobre los pernos de
anclaje.
10. Levante y nivele el bastidor de la base 13 mm
(0,5 pulgadas) sobre el suelo en tres puntos,
usando espaciadores tales como sujetadores de
tuerca.
11. Llene el espacio entre el bastidor de la base y el
suelo con una lechada de maquinaria no
encogible de buena calidad para asegurarse de
una instalación estable. Aplique lechada por toda
la parte de debajo de todos los componentes del
bastidor.
12. Coloque las arandelas y las tuercas de traba en
los pernos y apriete las tuercas con la mano al
bastidor de base.
13. Antes que la lechada se cure completamente,
haga una abertura de drenaje en la lechada en la
parte trasera del bastidor de la base con un trozo
de alambre rígido. Esta abertura debe tener
aproximadamente 13 mm (0,5 pulgada) de ancho
para drenar el agua acumulada debajo de la base
de la máquina. Esta abertura de desagüe no deber
estar cerca de los pernos de anclaje del bastidor.
Asegúrese de realizar este paso.
14. Deje que la lechada de la máquina se cuaje pero
no se cure.
15. Quite los espaciadores con cuidado, permitiendo
que el bastidor de base se asiente sobre la lechada
mojada.
16. Apriete las tuercas a incrementos parejos, una
después de la otra utilizando el par de torsión
especificado, hasta que todas estén apretadas de
manera pareja y el armazón de base quede fijado
firmemente al piso. Consulte la Tabla 4.
F8208301SPR9
© Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT
17. Coloque la máquina sobre el bastidor de base,
alineando los agujeros de montaje en la máquina
con los agujeros correspondientes en el bastidor.
18. Instale un perno, una arandela de seguridad y una
tuerca en cada agujero de montaje. Use pernos de
montaje de 5/8 plg – 18 x 2,00 grado 5 con
tuercas de 5/8 plg – 18 grado B y arandelas de
seguridad de 5/8 plg
19. Apriete manualmente cada tuerca.
20. Apriete dos vueltas las tuercas traseras.
21. Apriete dos vueltas las tuercas delanteras.
22. En los modelos de 30, 40 y 60, apriete las dos
tuercas del centro firmemente.
23. Apriete firmemente las dos tuercas delanteras;
apriete firmemente las dos tuercas traseras.
NOTA: Compruebe y vuelva a apretar las tuercas
de traba después de cinco a diez días de operación y
después cada tres meses.

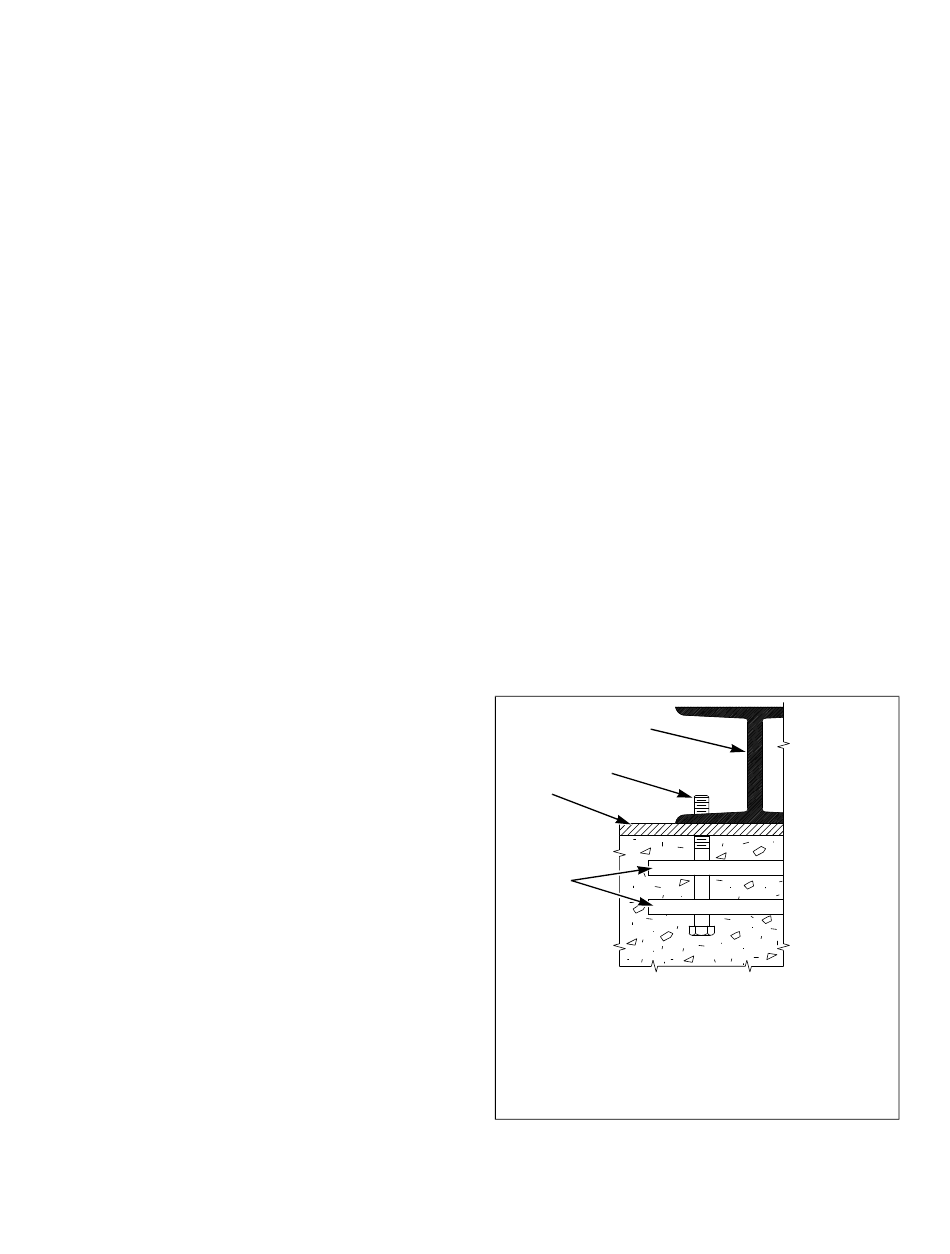

NOTA: Para los modelos de 80 y 125 libras, se
dispone de un dispositivo para localizar pernos o
un armazón de barras de armadura como opción.
Éste está diseñado para incorporarse en concreto.
Consulte la Figura 13.
IMPORTANTE: No instale ninguna máquina de 80
o 125 sobre un bastidor de base elevada.
1
2
3
4
1
Base para la máquina
2
Roscas del perno de montaje
3
Lechada
4
Dispositivo para localizar pernos o armazón
de barras
Figura 13
Instalación
P035I
31
