38 Kit de modificación Fulfill
CAJA DE
CONTROL

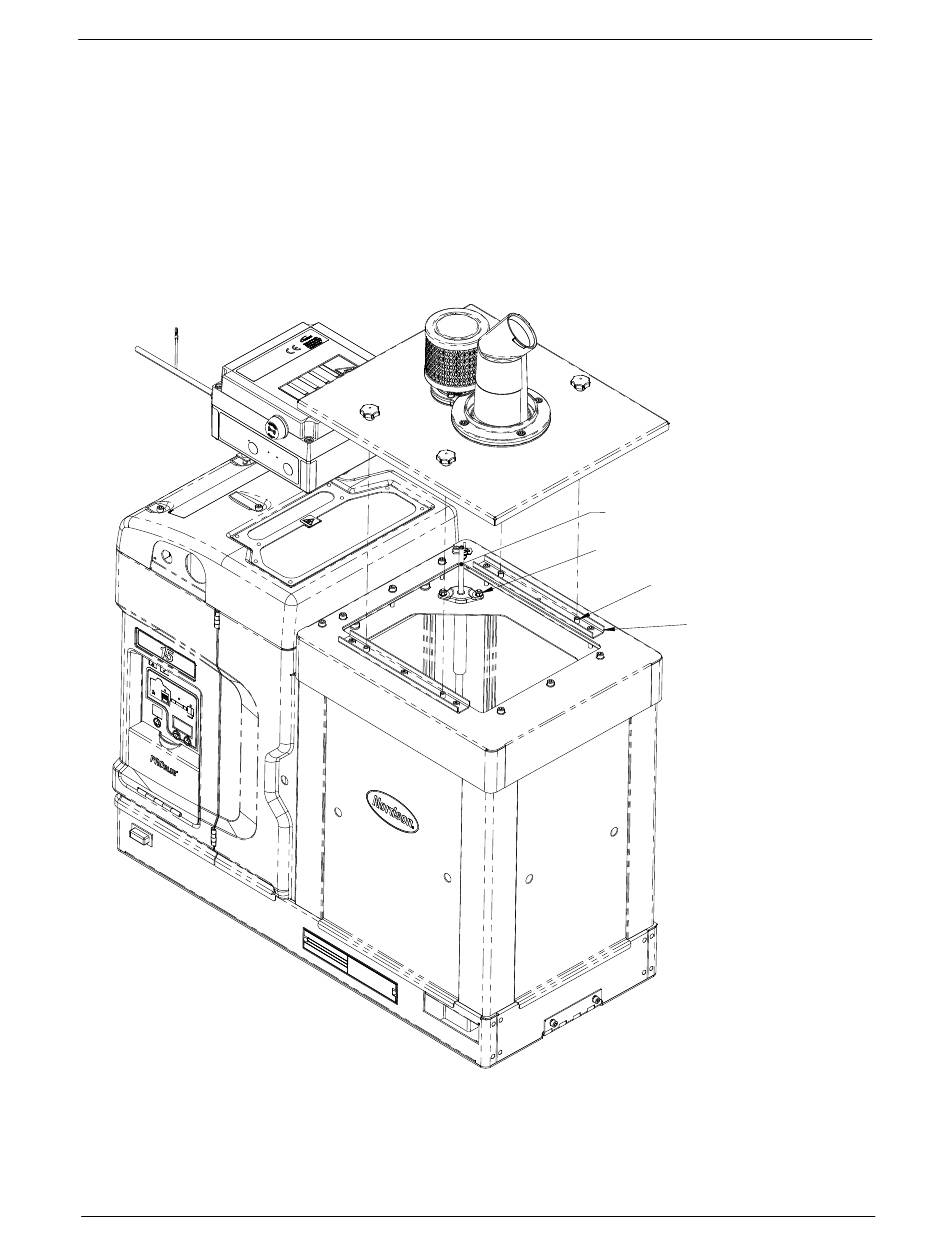

Figura 27 Instalación de los componentes del tanque
P/N 7192443_01
® ®
- Fusores ProBlue

Instalar los componentes de la tapa del tanque

NOTA: Algunos de los componentes requeridos para completar este
procedimiento pueden encontrarse en el kit incluido en el transporte P/N
1101764.
1. Ver las figuras 27 y 28. Instalar los dispositivos de retención nuevos de
la tapa utilizando tornillos de cabeza hueca M5 x 30.
NOTA: No hay ningún colador de tanque utilizado junto con los fusores de
modificación Fulfill ProBlue 15 y 30/50.
CONJUNTO DE SONDA - PIEZA
DE CAJA DE CONTROL
TUERCA 2x
TORNILLO 5X P15, 6X
P30
RETENEDOR
2x
E 2014 Nordson Corporation
