Razvejitev linije
Kapaciteta notranje
Kapaciteta notranje
naprave v smeri navzdol
naprave v smeri navzdol
Skupno več od 201 in
Skupno manj kot 200
CMY-Y102S-G2 CMY-Y102L-G2
6 Če se premer cevi za hladilno sredstvo razlikuje od premera razvejitvene
cevi, uporabite fi ting.
7 Upoštevajte omejitve glede cevi za hladilno sredstvo (naznačena dolžina,
višinska razlika in premer), s čimer preprečite odpoved delovanja opreme ter
zmanjšanje zmogljivosti ogrevanja/hlajenja.

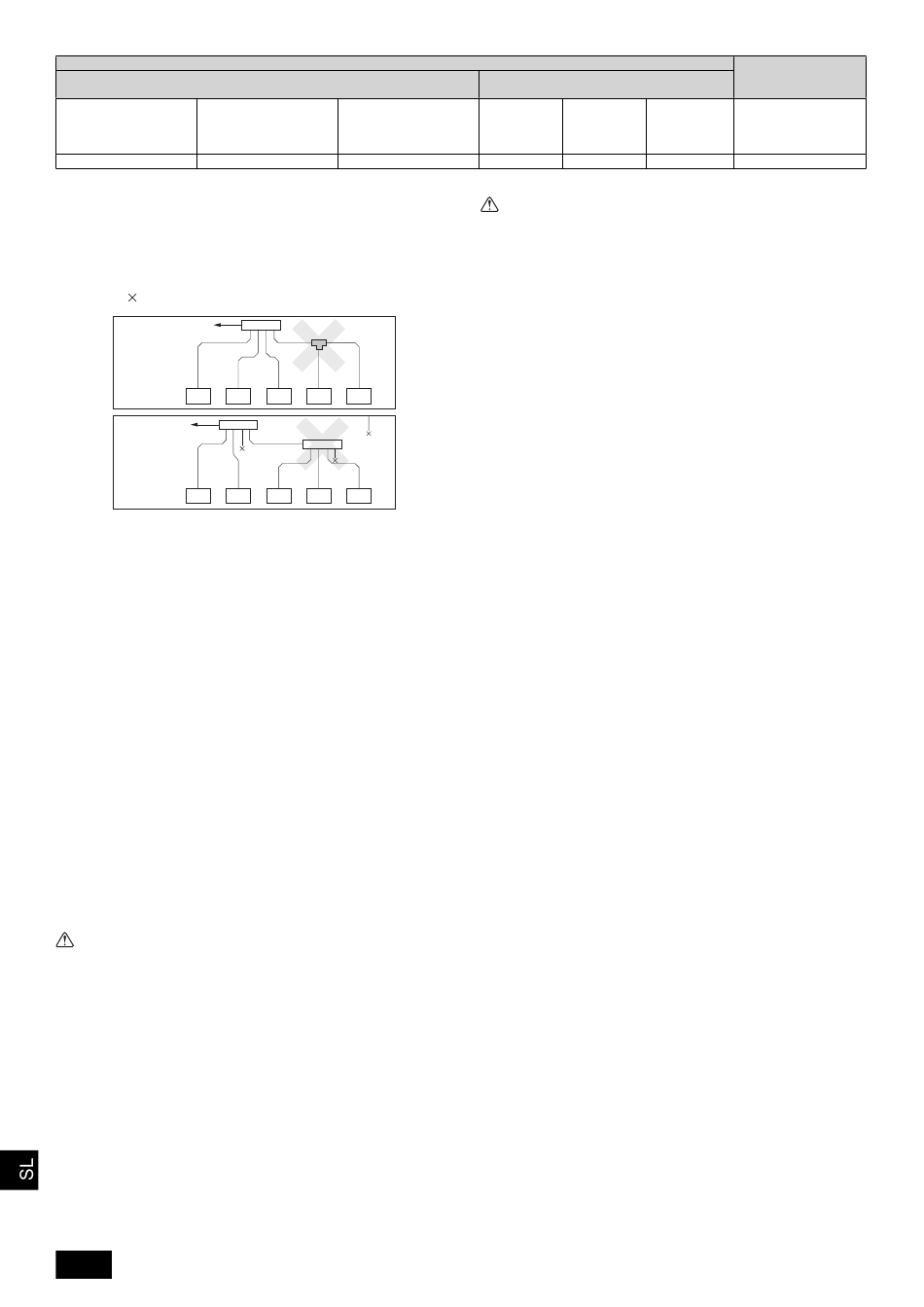

8 Za cevnim razdelilnikom razvejitev cevi ni več mogoča (ustrezni deli so
označeni z na spodnjem diagramu).
K zunanji napravi
K zunanji napravi
9 Premajhna ali prevelika količina hladilnega sredstva povzroči, da naprava
izvede zaustavitev v sili. Sistem napolnite z ustrezno količino hladilnega
sredstva. Pri servisiranju preberite opombe glede dolžine cevi in potrebne
dodatne količine hladilnega sredstva za skupno število notranjih naprav
na obeh mestih, in sicer v tabeli za izračun količine hladilnega sredstva na
zadnji strani servisne plošče ter v razdelku za potrebno količino dodatnega
hladilnega sredstva na nalepkah (podrobne informacije v zvezi s cevmi za
hladilno sredstvo najdete v poglavju 9.2.).
0 Sistem napolnite s tekočim hladilnim sredstvom.
a Hladilnega sredstva na uporabljajte za odstranjevanje zraka. Za
izsesavanje uporabite vakuumsko črpalko.
b Cevi ustrezno izolirajte. Nezadostna izolacija povzroči padec zmogljivosti
ogrevanja/hlajenja, kapljanje vode zaradi kondenzacije in druge podobne težave
(več o toplotni izolaciji cevi za hladilno sredstvo preberite v poglavju 10.4.).
c Pri priključitvi cevi za hladilno sredstvo se prepričajte, da je ventil zunanje
naprave povsem zaprt (tovarniška nastavitev) in ga ne uporabljajte, dokler
ne priključite vseh cevi za hladilno sredstvo na notranje in zunanje naprave
ter dokler ne opravite preizkusa puščanja hladilnega sredstva in končate
postopka izsesavanja.
d Varite le z brezoksidnimi varilnimi materiali za cevi. Če tega ne
upoštevate, lahko pride do poškodbe kompresorja. Uporabljajte
brezoksidno varjenje s čiščenjem z dušikom.
Ne uporabljajte komercialnih antioksidacijskih sredstev, ker lahko
povzročijo korozijo cevi in kvarjenje olja hladilnika.
Če potrebujete več informacij, se obrnite na Mitsubishi Electric.
(Podrobne informacije glede priključitve cevi in uporabe ventila najdete v
poglavju 10.2.)
e Cevi zunanje naprave ne priključujte med dežjem.
Opozorilo:
Klimatske naprave pri montaži in selitvi ne polnite z drugim hladilnim
sredstvom, kot z tistim, ki je navedeno na napravi.
- Če z originalnim hladilnim sredstvom pomešate drugo hladilno sredstvo, zrak
in podobno, lahko pride do nepravilnosti v tokokrogu hladilnega sredstva in s
tem do resnih poškodb.
182
Model z notranjo dvovejno razvejitveno cevjo
Kapaciteta notranje
naprave v smeri navzdol
Skupno več od 401 in
manj od 400 manj od 650
CMY-Y202-G2
Pokrov
Razvejitev cevi
4 veje 8 vej
CMY-Y104-G CMY-Y108-G CMY-Y1010-G
Pazljivo:
• Uporabite vakuumsko črpalko z ventilom za nazor povratnega toka.
- Če vakuumska črpalka nima ventila za nadzor povratnega toka, lahko
olje črpalke lahko steče nazaj v tokokrog hladilnega sredstva in povzroči
kvarjenje olja hladilnika.
• Ne uporabljajte spodaj navedenih orodij, ki se uporabljajo v povezavi s
konvencionalnimi hladilnimi sredstvi.
(Merilni razdelilnik, polnilna gibka cev, detektor uhajanja plina,
kontrolni ventil, podnožje za polnitev s hladilnim sredstvom,
vakuumski merilnik, oprema za izčrpavanje hladilnega sredstva)
- Če s hladilnim sredstvom pomešate konvencionalno hladilno sredstvo ali
olje hladilnika, lahko pride do kvarjenja olja hladilnika.
- Če s hladilnim sredstvom pomešate vodo, bo prišlo do kvarjenja olja hladilnika.
- Hladilno sredstvo R410A ne vsebuje klora. Detektorji uhajanja plina za
konvencionalna hladilna sredstva zato nanj ne bodo reagirali.
• Z orodji, ki jih uporabljate za R410A, ravnajte bolj pazljivo kot običajno.
- Če v tokokrog hladilnega sredstva pridejo prah, nečistoče ali voda, lahko
pride do kvarjenja olja hladilnika.
• Ne uporabljajte obstoječih cevi za hladilno sredstvo.
- Velika količina klora iz konvencionalnega hladilnega sredstva in olja hladilnika
v obstoječih ceveh bo povzročila kvarjenje novega hladilnega sredstva.
• Cevi, ki jih boste potrebovali med montažo, shranjujte v prostoru. Oba
konca cevi naj bosta vse do varjenja zapečatena.
- Če v tokokrog hladilnega sredstva pridejo prah, nečistoče ali voda, bo
prišlo do kvarjenja olja in možnosti okvare kompresorja.
• Ne uporabljajte polnilnega cilindra.
- Uporaba polnilnega cilindra lahko povzroči kvarjenje hladilnega sredstva.
• Za umivanje cevi ne uporabljajte posebnih detergentov.
Model z zunanjim
dvovejnim razvejitvenim
kompletom
Total pour modèle
10 vej extérieur
P400 ~ P500
CMY-Y100VBK2
