Descripción
3.2 Diseño
①
②
③

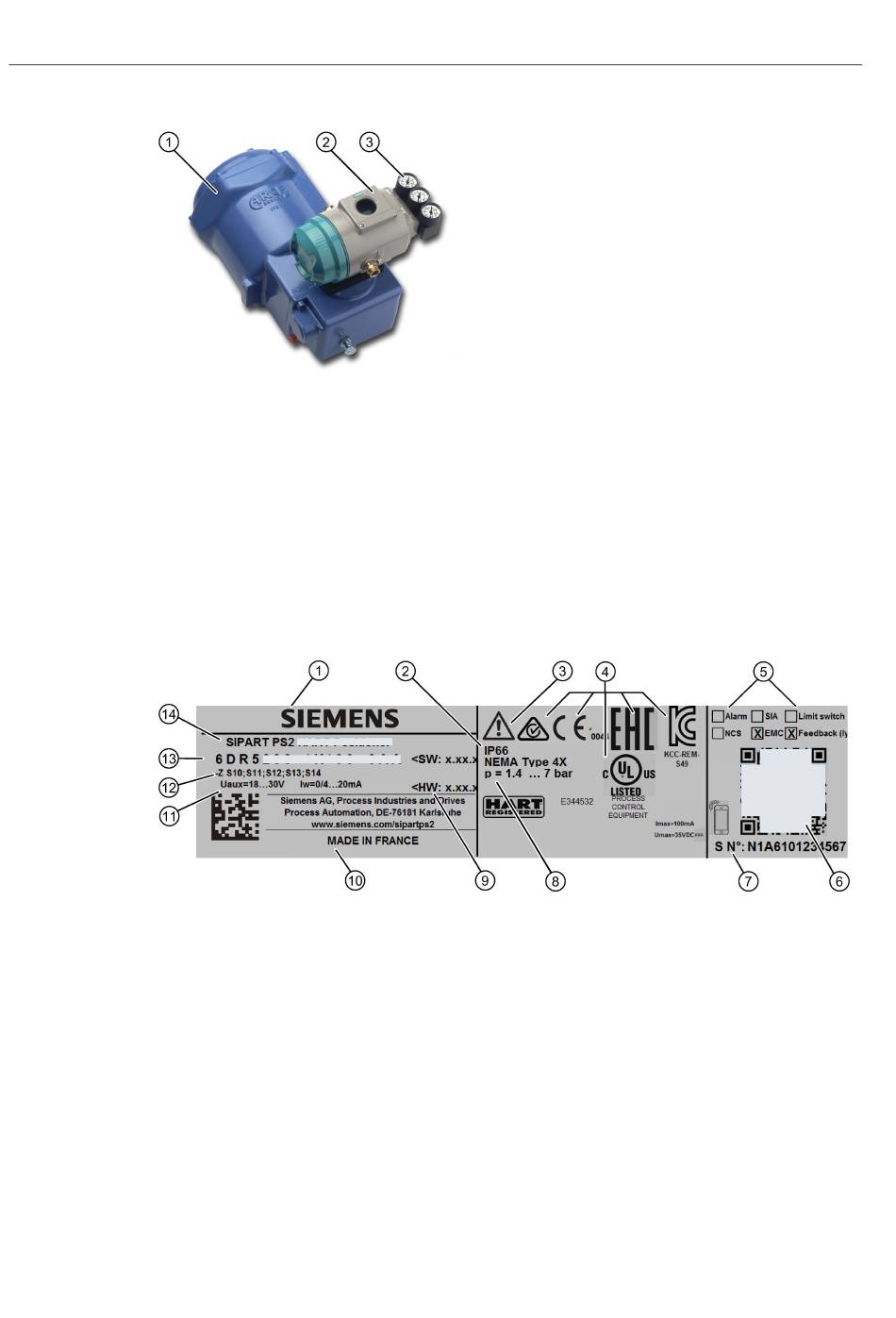

Figura 3-4
3.2.3 Diseño de las placas de características
Estructura de la placa de características
①
②
③
④
⑤
⑥
⑦
Figura 3-5
24
Actuador de giro
Posicionador de efecto doble en caja de aluminio antideflagrante
Bloque de manómetros de efecto doble
Posicionador en caja de aluminio antideflagrante montado en actuador de giro
Fabricante
Clase de protección
Observar las instrucciones de servicio
Conformidad con directivas nacionales
Módulo opcional integrado
Código QR a la página web móvil con infor-
mación específica del producto
Número de fabricación
Estructura de la placa de características, ejemplo
⑧
Energía auxiliar (aire de entrada PZ)
⑨
Versión del software/hardware
⑩
Lugar de fabricación
⑪
Energía auxiliar
⑫
Complemento (clave)
⑬
Referencia
⑭
Nombre del producto
SIPART PS2 con FOUNDATION Fieldbus
Instrucciones de servicio, 02/2016, A5E36494780-AB
