Descripción
3.3 Componentes del aparato
3.3
Componentes del aparato
3.3.1

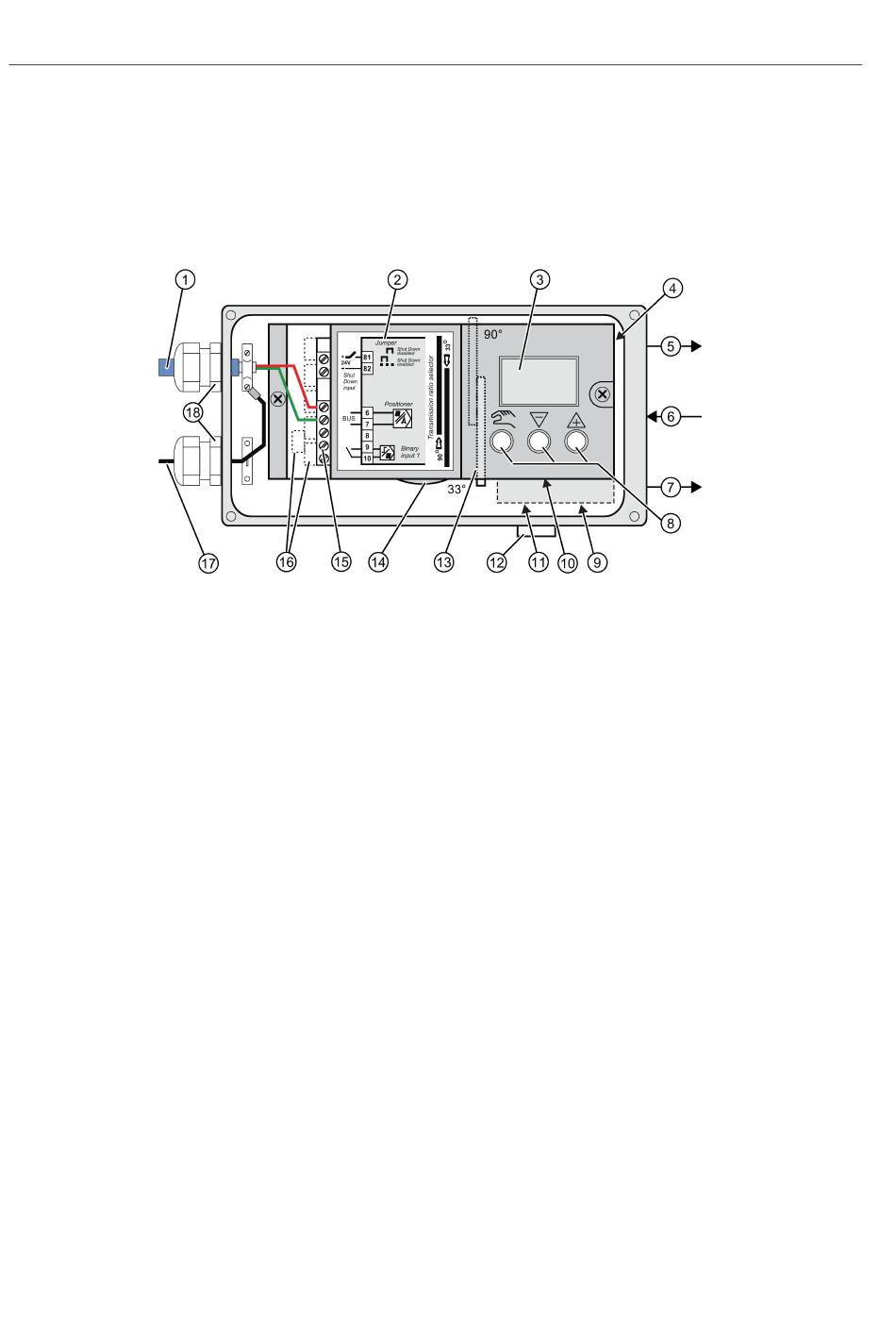

Vista general de los componentes del aparato
①
②
③
④
⑤
⑥
⑦
⑧
⑨
Figura 3-8
26
Cable de bus
Esquema de conexiones en tapa del
módulo
Display
Conmutador del aire de purga
Salida: Presión de mando Y1
Entrada: Aire de entrada
Salida: Presión de mando Y2
Teclas
Válvula de estrangulación Y2 para accio-
namientos de efecto doble
Vista del posicionador (tapa abierta; caja de makrolon)
⑩
Válvula de estrangulación Y1 para accio-
namientos de efecto simple
⑪
Válvula de estrangulación Y1 para accio-
namientos de efecto doble
⑫
Salida de aire con silenciador
⑬
Conmutador de la transmisión del engra-
naje
⑭
Rueda de ajuste acoplamiento de fricción
⑮
Tarjeta base
⑯
Bornes de conexión módulos opcionales
⑰
Placa de conexión de pantallas (solo en
caja de makrolon)
⑱
Prensaestopas
SIPART PS2 con FOUNDATION Fieldbus
Instrucciones de servicio, 02/2016, A5E36494780-AB
