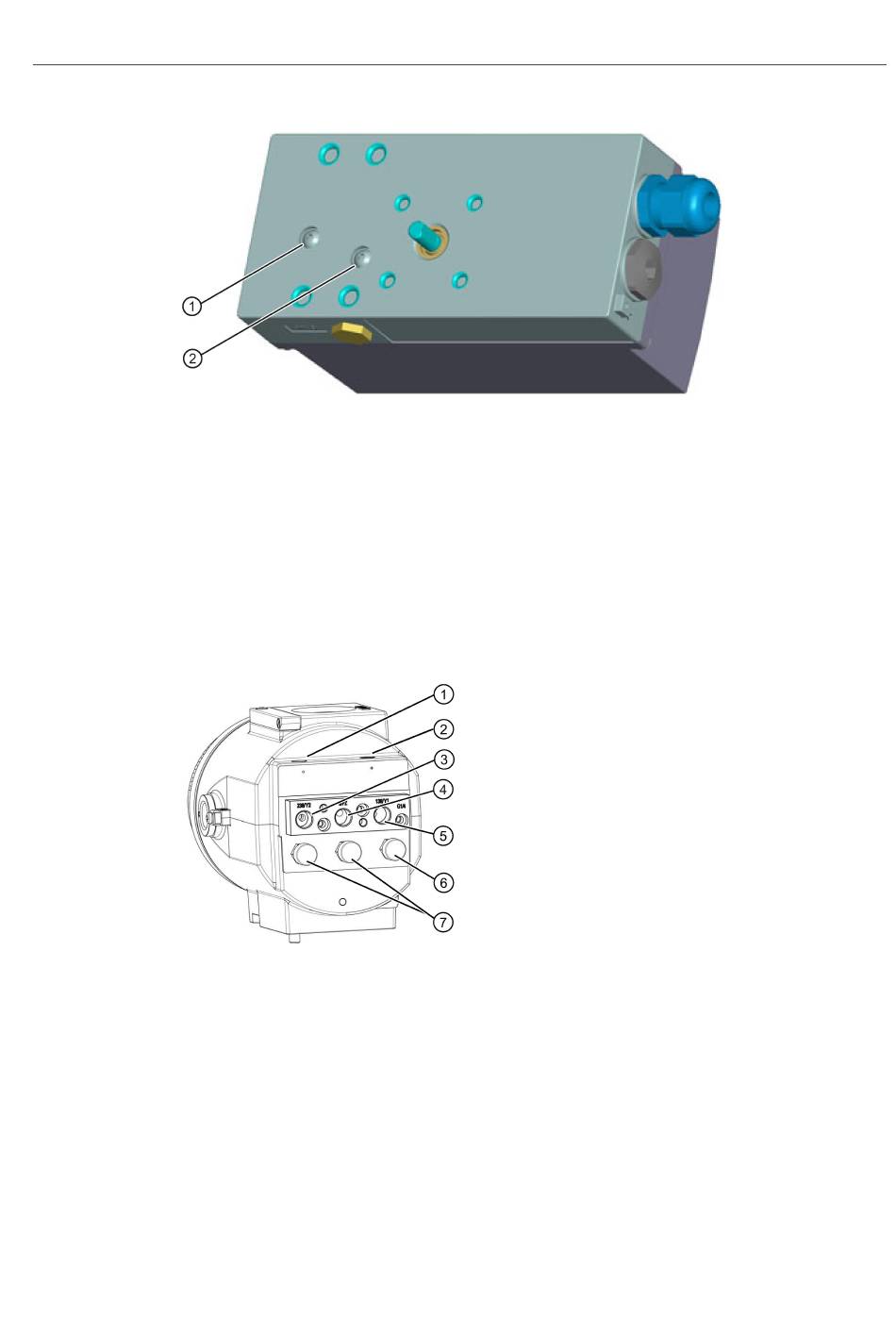

Figura 5-14
5.3.3 Conexión neumática para 6DR56.5-0E...
Diseño
Las conexiones neumáticas se encuentran en la parte derecha del posicionador.
①
②
③
④
*) en actuadores de efecto doble
Figura 5-15
SIPART PS2 con FOUNDATION Fieldbus
Instrucciones de servicio, 02/2016, A5E36494780-AB
Presión de mando Y1
Salida de aire
Conexión neumática integrada
Válvula de estrangulación Y2
Válvula de estrangulación Y1
Presión de mando Y2
*)
Aire entrante PZ
Conexión neumática en envolventes antideflagrantes
⑤
Presión de mando Y1
*)
⑥
Salida de aire
⑦
Ventilación de la caja (2x)
Conexión
