8.2.2 Placering av användargränssnittet i system för luftkonditionering och kallvatten
Användargränssnittet kan endast placeras med kabeln vänd nedåt.
8.3 Vridning av användargränssnittet
Om installationen utförs på horisontella ledningar ska användargränssnittet med monterad elektronisk
kontrollanordning vridas 90° för att bibehålla IP-skyddsgraden. Det blir då även bekvämare för användaren att
använda det grafiska gränssnittet.
Kontrollera att cirkulationspumpen är helt tom innan du påbörjar vridningen av
cirkulationspumpen.
Vrid cirkulationspumpen i serie EVOSTA2, EVOSTA3 på följande sätt:
1. Ta bort de fyra fästskruvarna på cirkulationspumpens huvud.
2. Vrid motorhuset tillsammans med den elektroniska kontrollanordningen 90° medurs eller moturs
beroende på vad som krävs.
3. Sätt tillbaka och dra åt de fyra fästskruvarna på cirkulationspumpens huvud.
Den elektroniska kontrollanordningen ska alltid vara vertikal!
SVENSKA

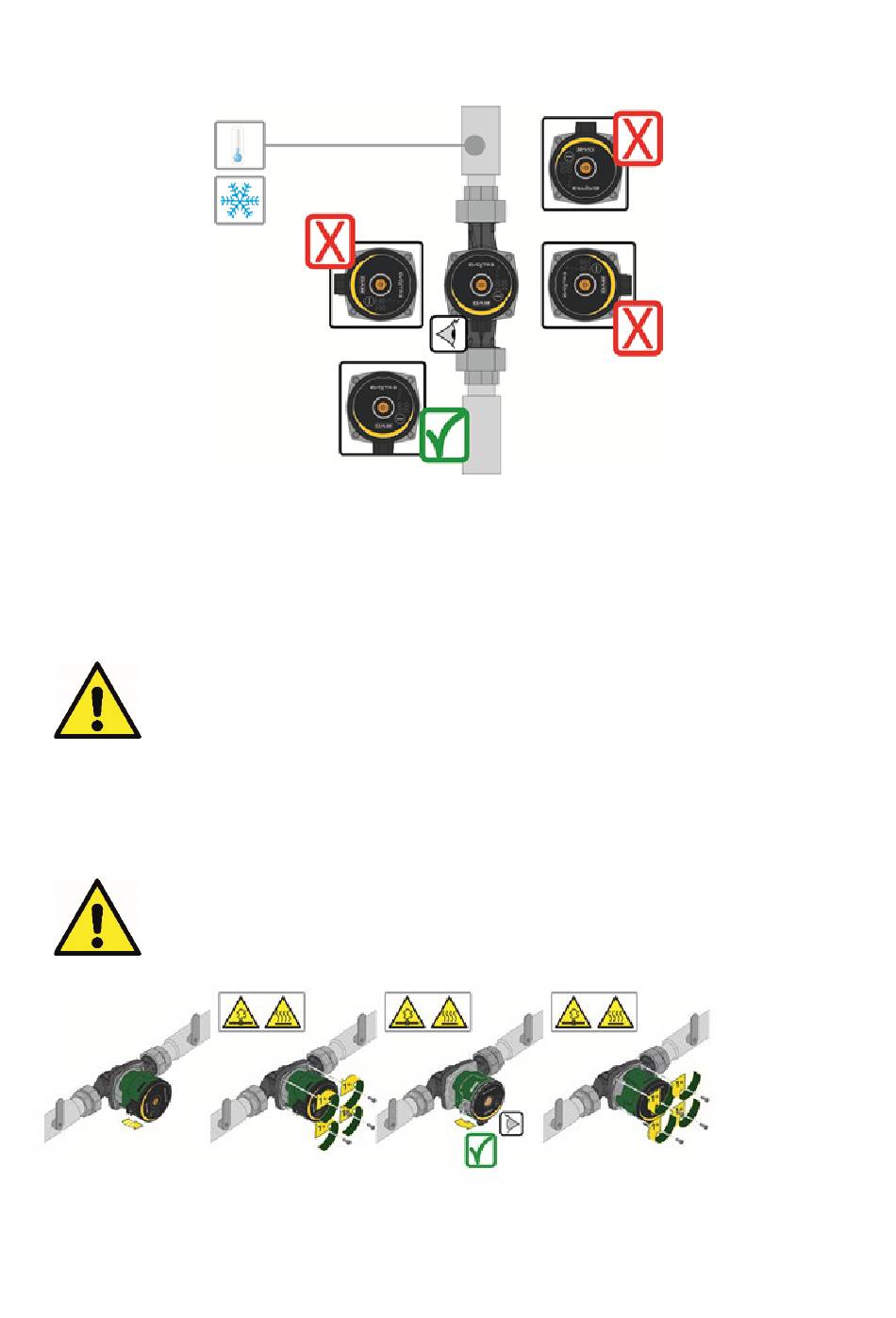

Fig 5: Användargränssnittets positioner
Fig 6: Ändring av användargränssnittets position
