Playcore Swing-N-Slide PB 8316 Windward Instrucciones De Montaje página 78

Plan de ensamblaje/Plan d'assemblage

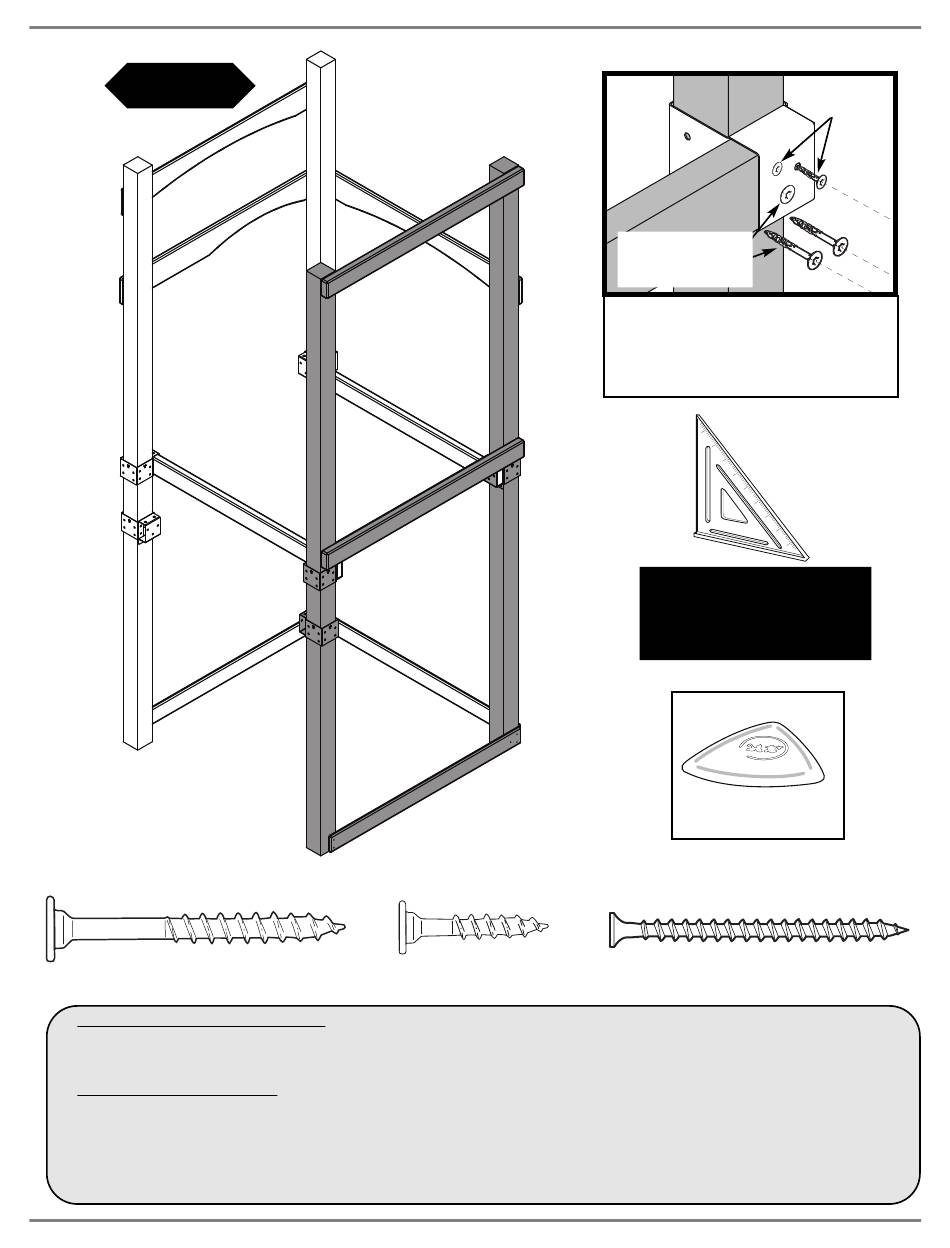

Fig. 6
Tornillos de compresión
de 2" por abrazadera
tornillos de compresión
de 1-1/4'' por abrazadera
Tire-fonds de 2 po (5 cm)
par fixation
Tire-fonds de 1 ¼ po (3,1 cm)
par fixation
Estructura 1
Cadre 2
Tornillo de compresión de 2''
Tire-fond de 2 po (5 cm)
Construcción de la estructura (cont.)
1. Fije la estructura 1 a la estructura 2 como se muestra en la (Fig. 6)
Construction du Cadre (suite)
1. Fixez le cadre 1 sur le cadre 2 comme illustré (Figure 6).
Tornillos de 2-1/2"
(3)
Vis 2 ½ po (6,5 cm)
(2)
(3)
(2)
Tornillos de 2-1/2"
Vis 2 ½ po (6,5 cm)
Tornillo de compresión de 1-1/4''
Tire-fond de 1 ¼ po (3 cm)
(3)
(3)
(3)
(3)
Estructura 2
Cadre 2
18
(3) Tornillos de
compresión de 2''
(3) Tire-fond de
2 po (5 cm)
NOTA: Los tornillos superiores son (2) tornillos
de compresión de 1-1/4''; los tornillos inferiores
son (3) tornillos de compresión de 2''.
REMARQUE : les vis supérieures sont
(2) tire-fonds de 1 ¼ po; les vis inférieures sont
(3) tire-fonds de 2 po.
Verifique dos veces que la
estructura esté en escuadra
Revérifiez le tout pour vous
assurer que la structure est
d'équerre.
Tiza de sastre
Craie de tailleur
Tornillo de 2-1/2"
Vis de 2 ½ po (6,5 cm)
(2) tornillos de
compresión
de 1-1/4''
(2)
Tire-fond de
1 ¼ po
(3,1 cm)
