5 Instalación eléctrica
Conexión del motor mediante conector enchufable
5.13 Conexión del motor mediante conector enchufable

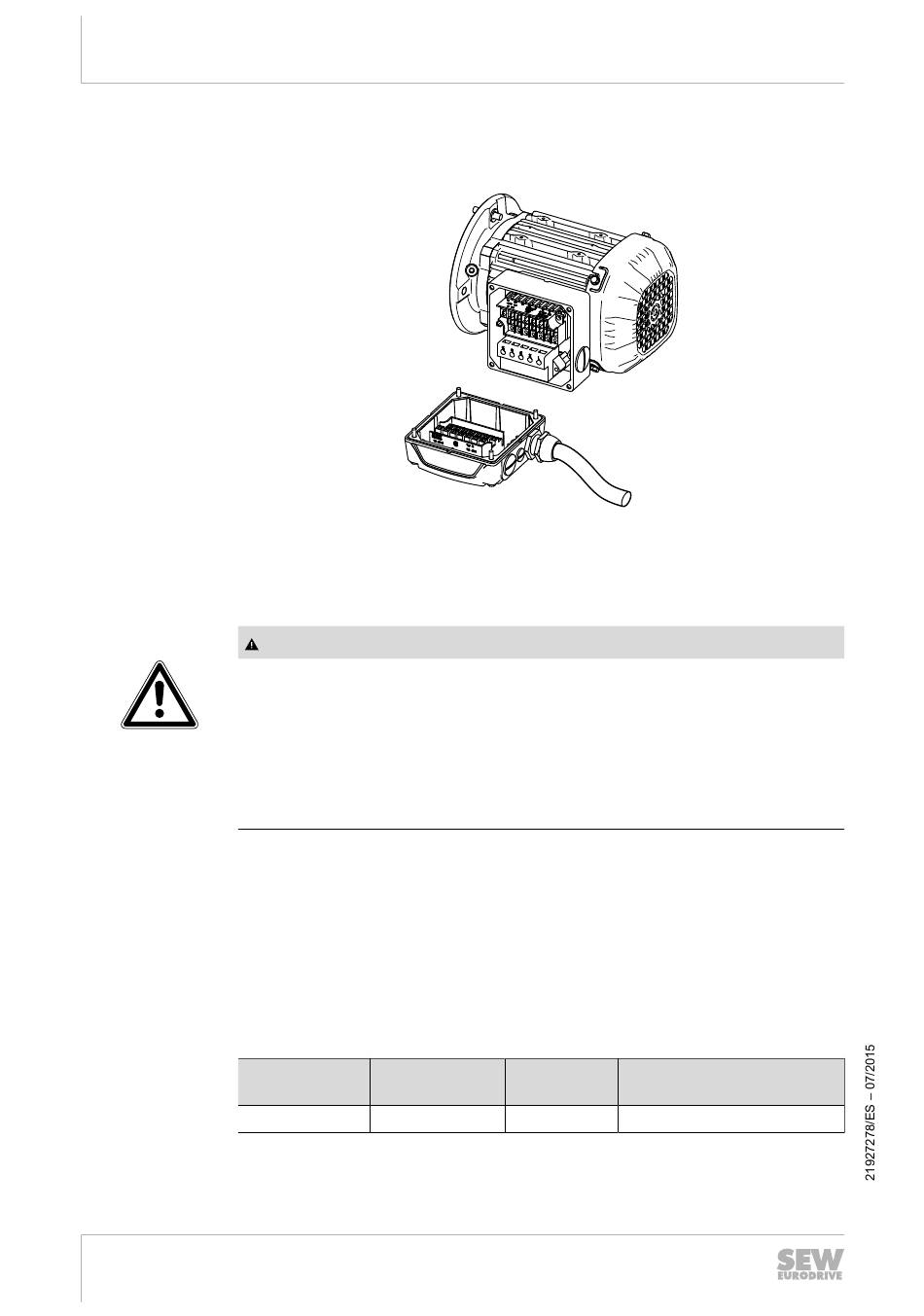

5.13.1 Conector enchufable IS
Sección del cable
76
Instrucciones de funcionamiento – Motores de CA
La parte inferior del conector enchufable IS se suministra totalmente cableada e inclu-
ye accesorios como un rectificador de freno. La parte superior del conector enchufa-
ble IS está incluida en el contenido de suministro y debe conectarse de acuerdo con
el esquema de conexiones.
¡ADVERTENCIA!
En caso de no haber puesta a tierra debido a montaje erróneo.
Lesiones graves o fatales.
• ¡Es imprescindible tener en cuenta las notas de seguridad del capítulo 2 durante
la instalación!
• Apriete correctamente los tornillos de fijación del conector enchufable IS con
2 Nm ya que estos tornillos sirven también de contacto del conductor de puesta
a tierra.
El conector enchufable IS dispone de la homologación CSA para un máx. de 600 V.
Indicación sobre la utilización según las normas CSA: Apriete los tornillos terminales
M3 con un par de apriete de 0,5 Nm. Respete las secciones de cable según el están-
dar norteamericano de calibres de alambres American Wire Gauge (AWG) en la tabla
siguiente.
Asegúrese de que el tipo de cable se corresponde con la normativa aplicable. Las co-
rrientes nominales se indican en la placa de características del motor. Las secciones
de cable utilizables se especifican en la tabla siguiente.
Sin enlace de Con enlace de
bornas IS bornas IS
2
0.25 – 4.0 mm 0.25 – 2.5 mm
Cable del en- Asignación doble
lace (motor y freno/SR)
2 2
máx. 1.5 mm máx. 1 x 2.5 y 1 x 1.5 mm
1009070219
