7.2.2
Sustitución del sensor de caudal

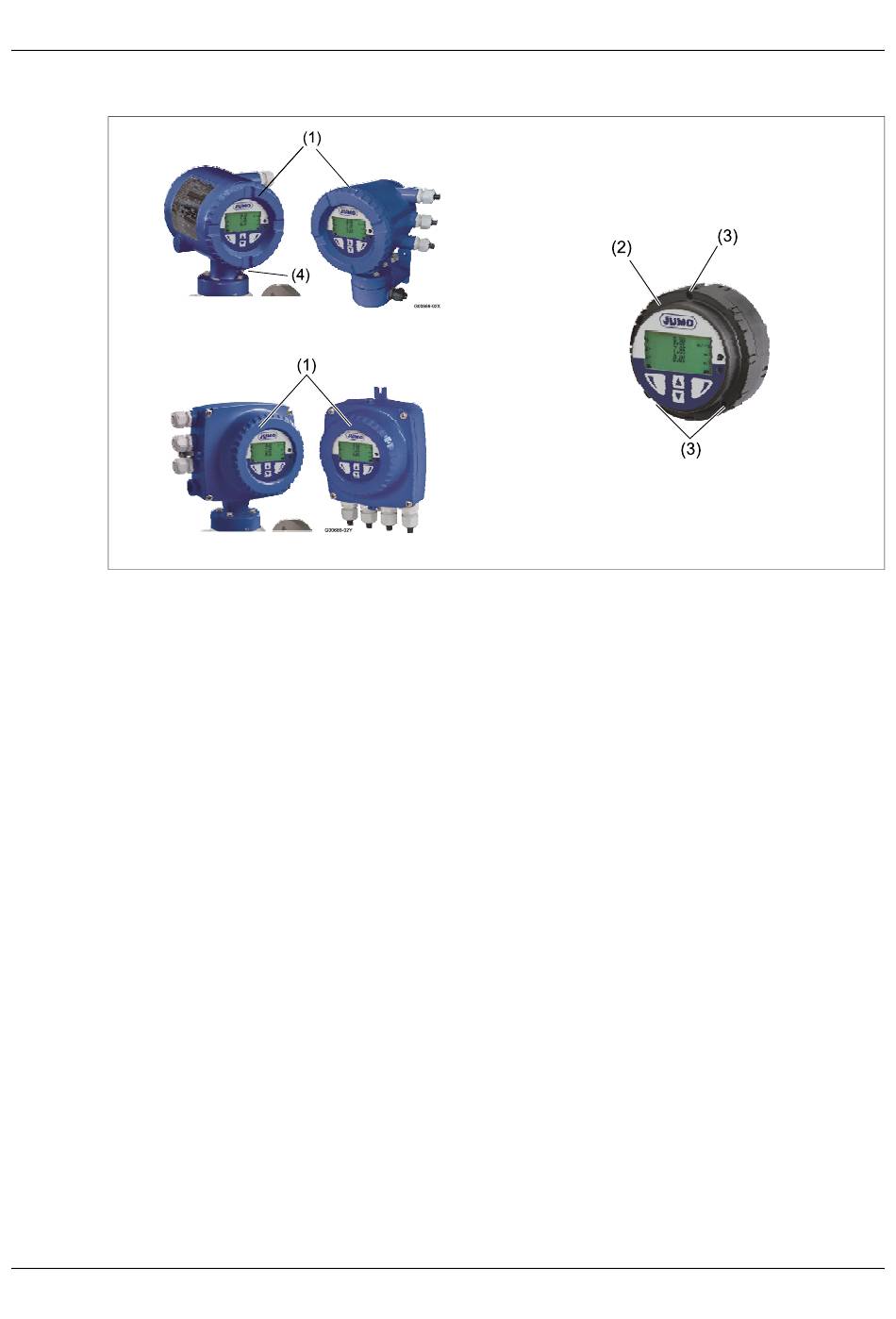

Transmisor con carcasa de dos compartimentos
Transmisor con carcasa de un compartimento
(1)
Tapa de la carcasa
(2)
Unidad de transmisor enchufable
(3)
tornillos
(4)
Aseguramiento de la tapa
Para cambiar el sensor de caudal hay que proceder como sigue:
1. ¡Tener en cuenta capítulo 7.1 "Indicaciones Generales", página 51!
2. Desconectar la fuente de alimentación y esperar al menos 20 minutos antes del siguiente paso.
3. Aflojar los tornillos del aseguramiento (4) y desbloquear la tapa (1)
4. Abrir la tapa de la caja (1)
5. Aflojar los tornillos (3) y extraer la inserción del convertidor.
6. Insertar el mecanismo del convertidor (2) y apretar los tornillos (3) de nuevo.
7. Antes de cerrar la carcasa, comprobar que la junta de la tapa (junta retórica) está colocada correc-
tamente.
8. Cierre la tapa de la carcasa y asegurar la tapa desatorrnillando el aseguramiento (4)
9. Cargar de nuevo los datos del sistema consultar manual de servicio "JUMO flowTRANS MAG S/
H para las versiones de dispositivo 406012 - 406019", capítulo 7.5.1 "Como cargar los datos del sis-
tema".
7 Mantenimiento
53
