(Segundo) alimentador de alta capacidad de tamaño grande conectado (bandejas 8 y 9)

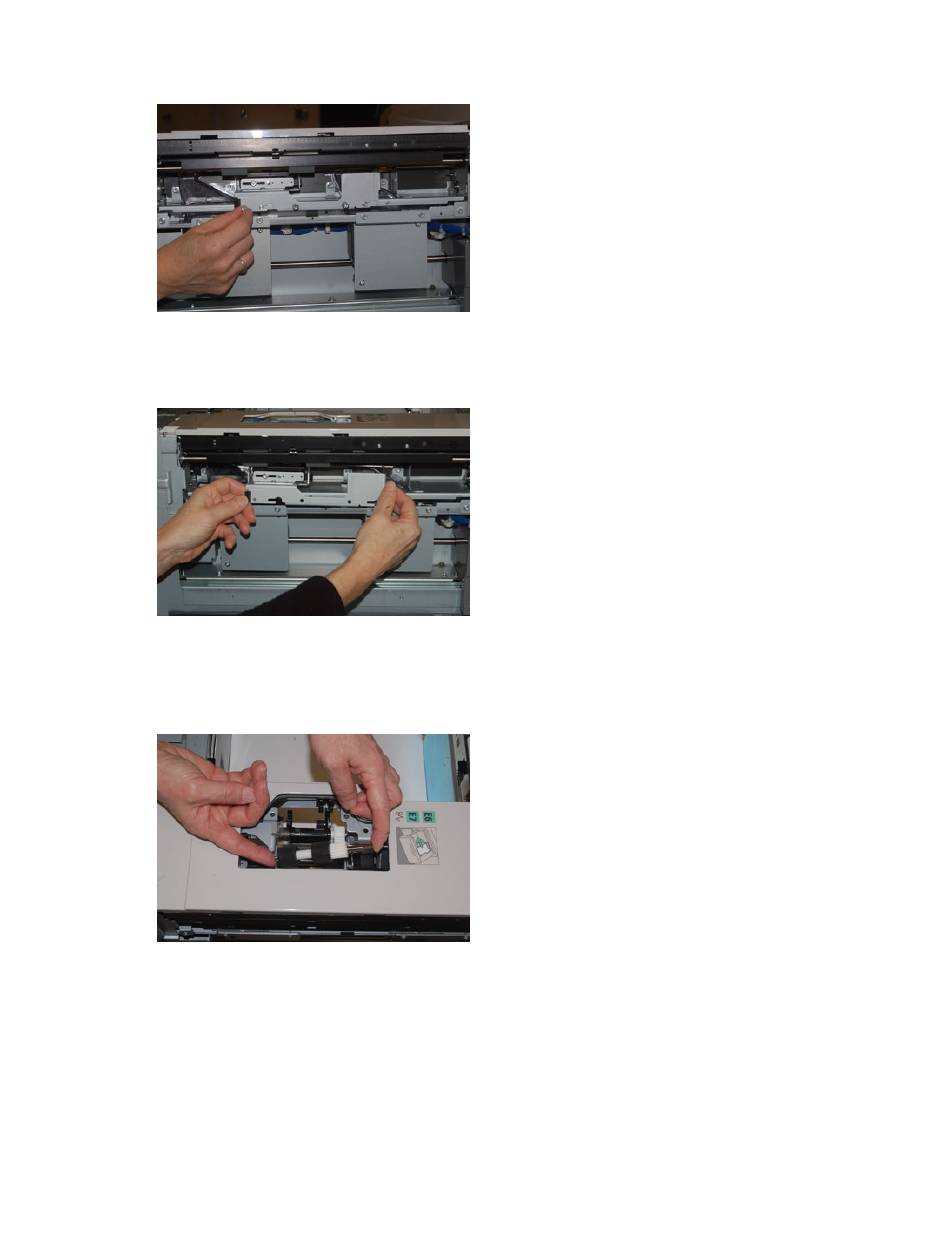

5. Luego, retire el conjunto del rodillo de retardo del lado de la bandeja de alimentación
para acceder al rodillo de retardo. Quite los 3 tornillos.
6. Deslice el conjunto de retardo hacia la izquierda para sacarlo de las ranuras. Tire del
conjunto hacia usted hasta que lo retire completamente de la bandeja. Colóquelo a
un lado.
7. Con el conjunto de retardo afuera, retire el rodillo de alimentación. Para retirarlo,
apriete los extremos del eje de metal y levántelo. Para sustituirlo, apriete ambos
extremos del eje del rodillo nuevo y, a continuación, inserte y libere los extremos del
rodillo en las muescas.
® ®
