ESPAÑOL
ES
Regulación
de
Funcionamiento
Es posible programar las funciones de calentamiento para los
circuitos de alta temperatura, baja temperatura y sanitario, sobre
la base de los requerimientos de la instalación mediante configura-
ción de los parámetros de funcionamiento.
Los tres primeros parámetros se encuentran a disposición del nivel
usuario, mientras que para los sucesivos es necesario introducir la
contraseña ("22", véase pág. 23).
Para acceder a los parámetros del usuario, presionar el botón "["
en sucesión aparecerán los siguientes valores:
- Temperatura de impulsión T1 del circuito
alta temperatura.
- Temperatura circuito sanitario T3.
- Temperatura de impulsión circuito de baja
temperatura o circuito de anillo T6.
Para modificar los respectivos setpoints:
- presionar el botón "Set/esc",aparecerá el respectivo valor con
parpadeo de los dos dígitos a la derecha;
- presionar "+/-" hasta obtener el valor requerido. Presionar "OK"
para memorizar el nuevo valor. El valor mostrado dejará de par-
padear y después de tres segundos pasará a ser operativo.
La descripción detallada de todos los parámetros y de los valores
programados en fábrica aparece en pág. 59.
Configuración
de
Calefacción
Se ilustran a continuación las funciones que es posible configurar
respecto de la calefacción:
1 Setpoint_T_CH_High
Setpoint circuito alta temperatura (parámetro 1)
En caso de configurarse el modo de funcionamiento de "punto
fijo" (par. 14=CH_type_high=0), es la temperatura objetivo.
En caso de configurarse el modo de funcionamiento con "regu-
lación climática" (par. 14=1), es la temperatura máxima objetivo
con temperatura mínima externa (T_out_min =par. 37, progra-
mado en 0°C).
El parámetro 18 (T_ch_high_foot, programado en 50°C) deter-
mina el mínimo setpoint a la máxima temperatura externa
(T_out_max, programado en 18°C).
Programado en 70°C y
limitado de forma supe-
rior por el par. 17 (T_ch_
high_limit, programado
en 80°C).
44
los
Parámetros
los
Parámetros

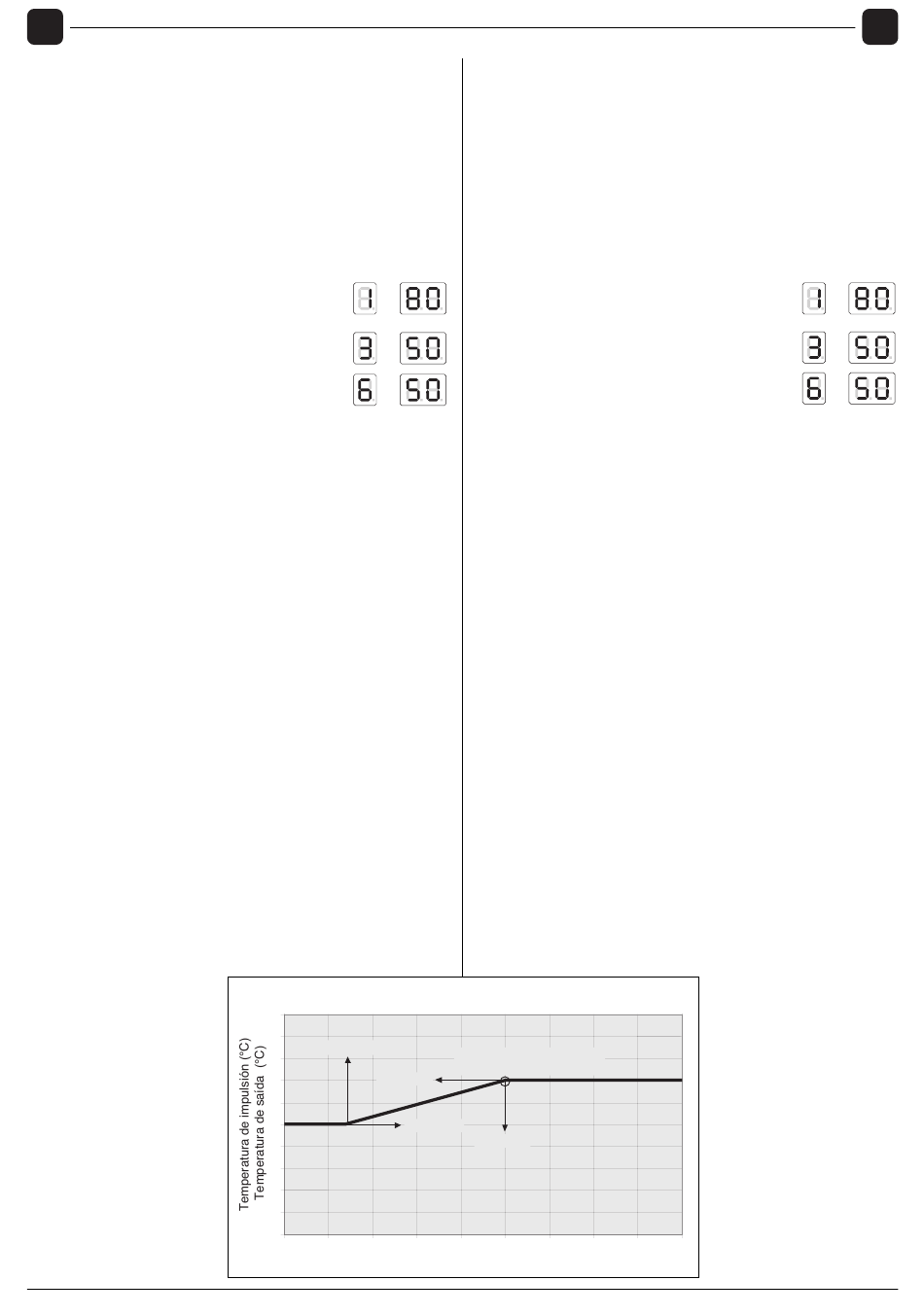

CURVA CLIMÁTICA CIRCUITO ALTA TEMPERATURA
CURVA CLIMÁTICA CIRCUITO DE ALTA TEMPERATURA
100
90
T_CH_High_foot
80
T_out_min
70
60
50
40
30
20
10
0
25
20
15
de
Regulação dos Parmetros Funcionais
É possível programar as funções de aquecimento para os circu-
itos de alta temperatura, baixa temperatura e água sanitária, em
função das exigências do equipamento através da programação
dos parâmetros funcionais.
Os primeiros três parâmetros são acessíveis a nível utente, para os
seguintes é necessário introduzir a palavra-chave ("22", consultar
a pág. 23).
Para o acesso aos parâmetros de utente, carregar no botão "[" e
serão mostrados os valores em sequência:
- Temperatura de saída T1 do circuito de
alta temperatura.
- Temperatura do circuito de água sanitária T3.
- Temperatura de saída do circuito de baixa
temperatura ou circuito de anel T6.
Para modificar os respectivos setpoint:
- Carregar no botão "Set/esc", aparecerá o respectivo valor e os dois
dígitos à direita piscarão.
- Carregar em "+/-" até obter o valor desejado. Carregar em "OK" para
memorizar o valor novo. O valor mostrado deixará de piscar e será
eficaz após 3 seg.
A descrição pormenorizada de todos os parâmetros e dos valores
predefinidos de fábrica encontra-se na pág. 59.
de
Programação
Aquecimento
Podem ser programadas as seguintes funções para o aqueci-
mento:
1 Setpoint_T_CH_High
Setpoint do circuito de alta temperatura (parâmetro 1)
Se for programado o modo de funcionamento a "ponto fixo"
(par. 14=CH_type_high=0), é a temperatura objectivo.
Se for programado o modo de funcionamento com "regulação
climática" (par. 14=1), é a temperatura objectivo máxima com
a temperatura externa mínima (T_out_min=par. 37, predefinido
em 0°C).
O parâmetro 18 (T_ch_high_foot, predefinido em 50°C) define
o setpoint mínimo à temperatura externa máxima (T_out_max,
predefinido em 18°C).
Máximo requerimiento térmico
Necessidade térmica máx
T_out_max
T_CH_High
10
5
0
-5
Temperatura externa (°C)
dos
Parmetros
Predefinido em 70°C e limi-
tado superiormente pelo
par. 17 (T_ch_high_limit,
predefinido em 80°C).
-10
-15
-20
PORTUGUÊS
PT
