Capítulo 6

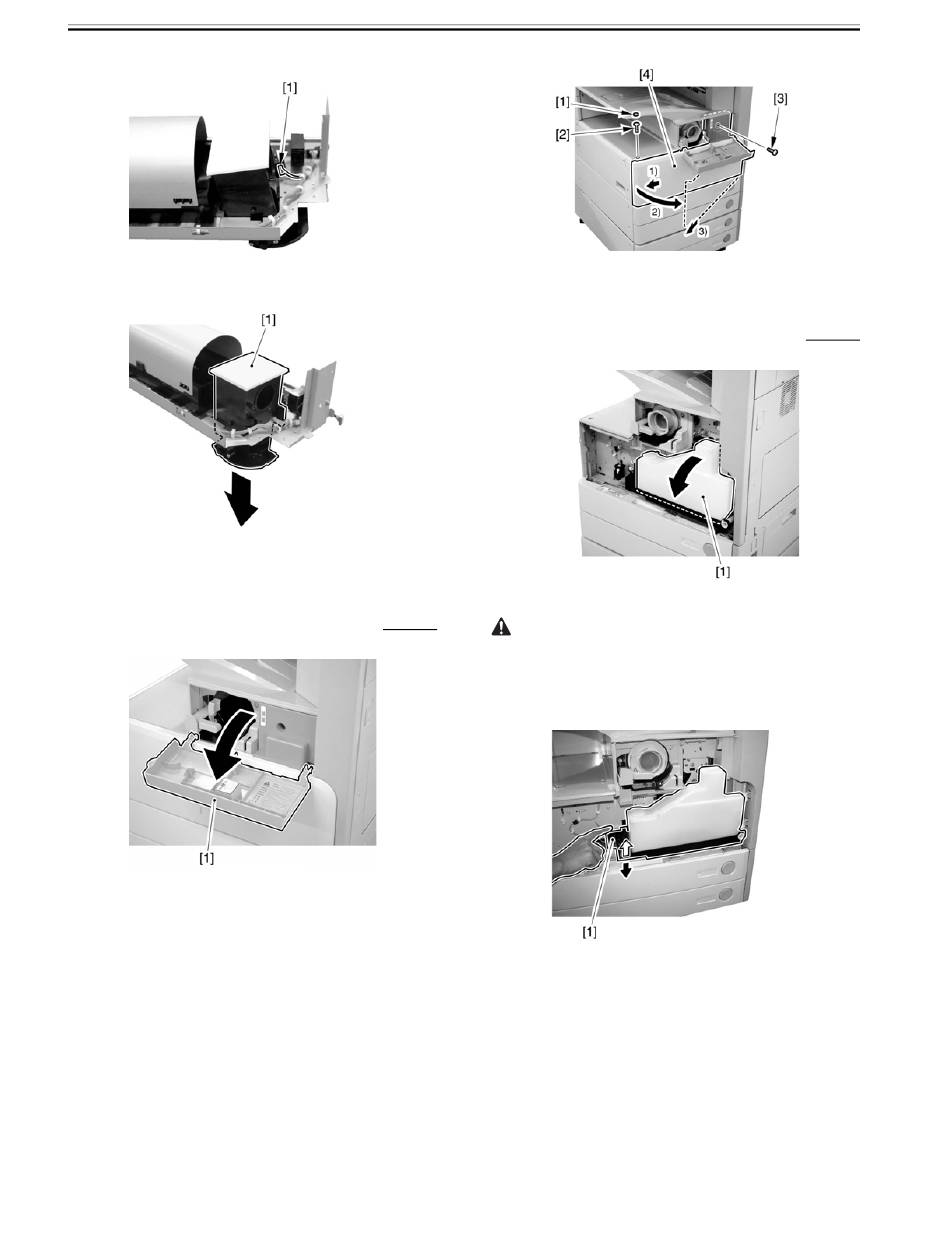

7) Desconecte el conector [1].
F-6-135
8) Separe la tolva secundaria [1] de la parte inferior.
F-6-136

6.12.5 Unidad de Revelado

6.12.5.1 Remoción de la Unidad de la Cubierta Frontal
1) Abra la cubierta frontal [1].
F-6-137
2) Retire el caucho de la cubierta frontal [1].
3) Retire el tornillo de cierre [2].
4) Retire el tornillo RS de ajuste [3].
5) Separe la unidad de la cubierta frontal [4], moviéndola en la dirección
de la flecha.
6-36
6.12.5.2 Remoción del Recipiente de Tóner de
Desperdicio
1) Retire el recipiente de tóner de desperdicio [1].
0007-8022
Punto importante después de colocar el recipiente de tóner de
desperdicio
Luego de colocar el recipiente de tóner de desperdicio, mueva la palanca
de detección del tóner de desperdicio lleno [1] hacia arriba y hacia abajo
para asegurarse de que la palanca se mueva sin problemas. Puede ocurrir
una detección incorrecta si la palanca se atasca con algo y no se mueve
con facilidad.
F-6-138
0007-8029
F-6-139
F-6-140
