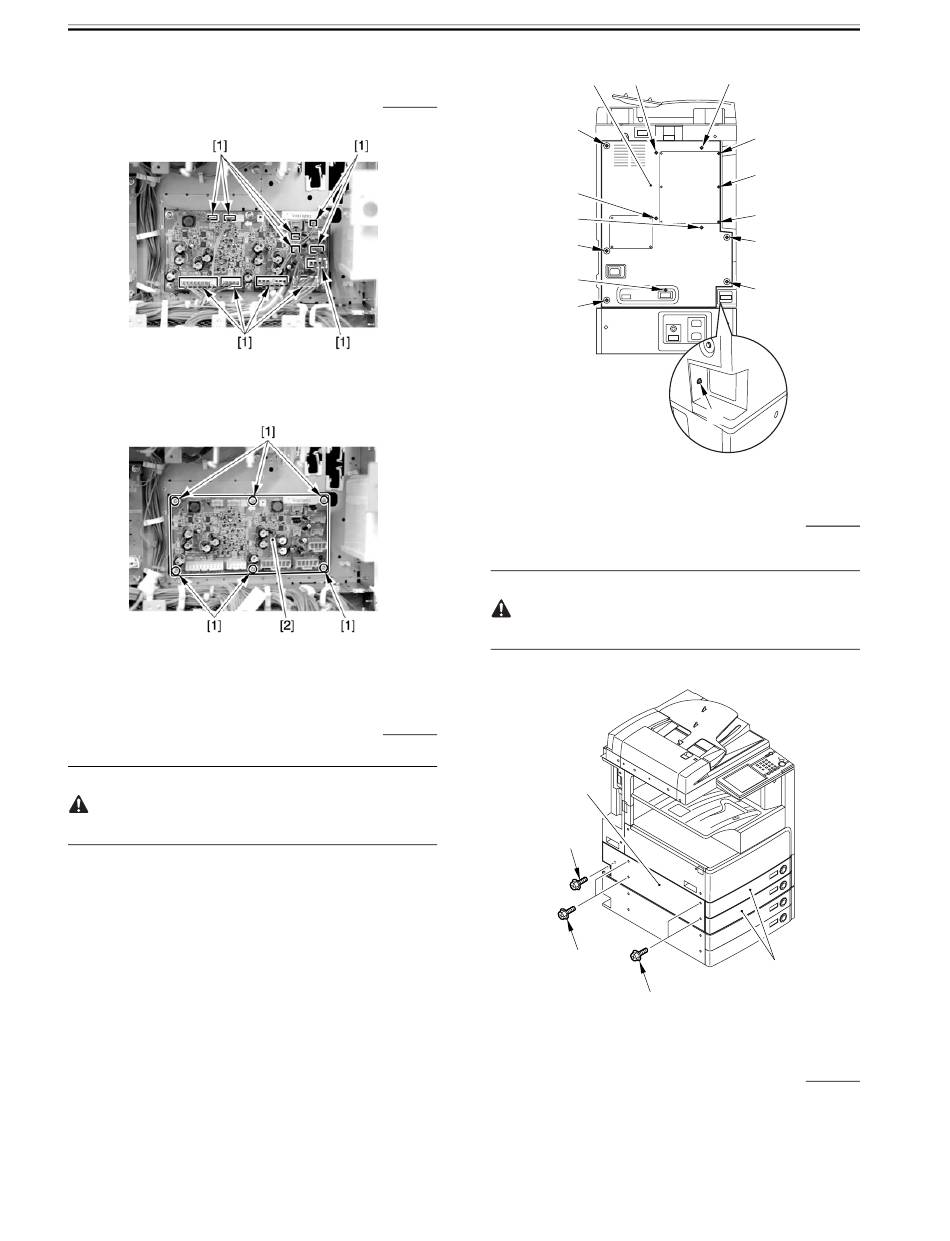

9.5.10.5 Remoción de la PCB Fuente de Energía del
Controlador
1) Desconecte el conector [1].
F-9-91
2) Retire los 6 tornillos [1] y separe la PCB fuente de energía del
controlador [2].
F-9-92
9.5.11 PCB Fuente de Energía para Opciones
9.5.11.1 Remoción de la Cubierta Posterior
1) Retire los 13 tornillos [1] y el otro tornillo [2]; luego, separe la
cubierta posterior [3].
Si ya se ha separado la cubierta izquierda (inferior), también se debe
haber retirado el tornillo [3].
9-26
0007-6384
9.5.11.2 Remoción de la Cubierta Izquierda (inferior)
1) Retire los casetes 1 y 2 [1].
2) Retire los 4 tornillos [2] y el otro tornillo [3]; luego, separe la cubierta
izquierda (inferior) [4].
Si ya se ha separado la cubierta posterior, también se debe haber retirado
el tornillo [3].
0007-6370
[3]
9.5.11.3 Remoción de la Cubierta Izquierda (Posterior)
1) Retire los 2 tornillos [1]; luego, separe la cubierta izquierda
(posterior) [2].
[1]
[3] [1]
[1]
[1]
[1]
[1]
[1]
[1]
[2]
F-9-93
[4]
[2]
[2]
F-9-94
[1]
[1]
[1]
[1]
[1]
0007-6371
[1]
0007-6372
