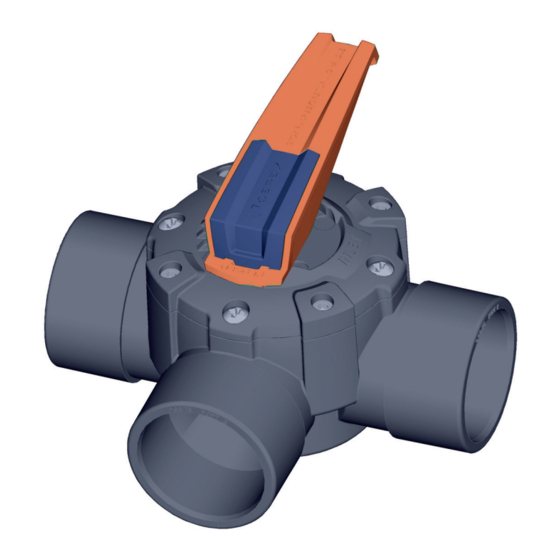

Pvc-U rOtary DiSc valveS
válvulaS de coMPuerTa roTaToria Pvc-u
Sizes
Standards
Metric
British standard
ASTM
Working pressure
Materials
O-rings: EPDM
Characteristics
•
2 & 3-way distribution valve.
•
Solvent inner connection to or solvent outer connection to
pipe through end connectors.
•
Handle indicater of flow direction.
•
Closing pump position is not allowed under pressure.
•
Excellent flow characteristics.
•
Visual position indicator.
• Always stop pump before turning handle.
Certifications
Solvent cement D50(internal) - D63(external)
Solvent cement D63(internal) - D75(external)
EN ISO 1452, EN ISO 15493
BS 4346-1
ASTM D 2467
@ 20ºC (73ºF)
D50 - D75 (1¼" - 1½"): PN 6 (90 psi)
Gasket: Silicone
•
Válvula distribuidora a 2 y 3 vías.
•
Posibilidad de conexionado interior encolado o conexionado
encolado exterior a tubo mediante manguito de conexión.
•
Maneta indicadora del sentido del fluido.
•
No permite cerrar la boca de entrada del fluido.
•
Excelentes características de conducción.
•
Indicador visual de posición.
• Antes de cambiar la posición de la válvula detenga siempre la
bomba.
236
PVC-U ROTARY DISC VALVES
