3. Instalación
Placa final
1
3 2

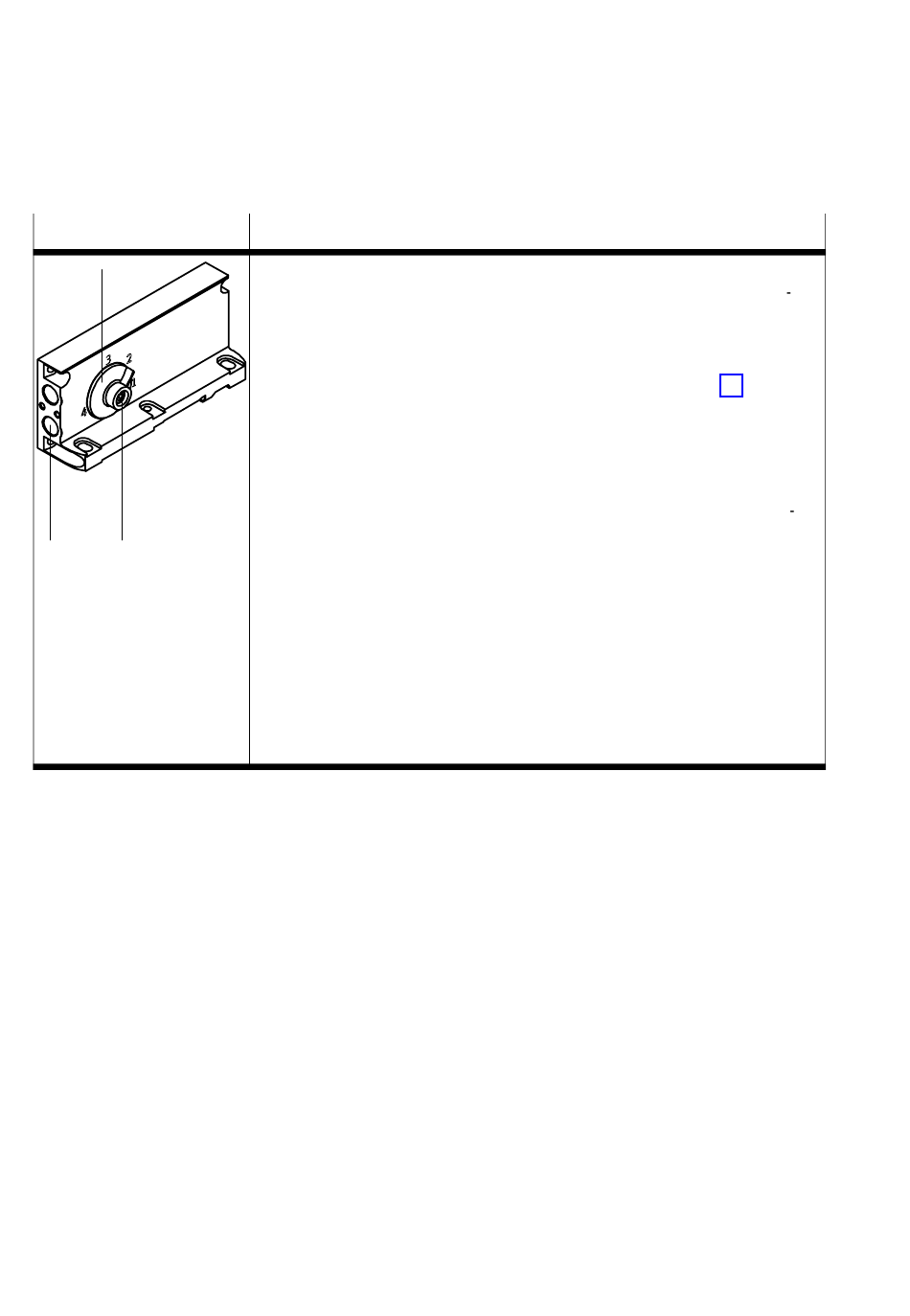

Tab. 3/1: Variantes de la placa final derecha
3−16
Observación
Placa final selectora (tipo VABE−...RZ−...B1) para el funcionamiento del
terminal de válvulas con alimentación del aire de pilotaje interna o ex
terna:
El tipo de servopilotaje y el tipo de evacuación del escape del pilotaje o
del aire de ventilación se establece en la tapa codificadora (1).
El ajuste correspondiente de la tapa codificadora se indica en Tab. 3/2.
Modificación del ajuste de la tapa codificadora:
1. Desconecte la alimentación de presión.
2. Afloje y retire el tornillo de retención (2) de tapa codificadora.
3. Levante la tapa codificadora de la placa final hasta que la tapa pueda
girarse.
4. Gire la tapa codificadora hasta que el saliente apunte al número co
rrespondiente.
5. Coloque la tapa codificadora con este ajuste en la placa final.
6. Apriete el tornillo de retención con un par de 3,5 Nm ±20%.
Servopilotaje con alimentación de aire de pilotaje externa:
Alimente el aire de pilotaje externo a través de la toma (14) (3).
·
Nota:
Terminal de válvulas con válvula de arranque progresivo: Tenga
en cuenta las indicaciones de las instrucciones para el montaje
VABV−S6−1Q−...
Festo P.BE−VTSA−44−ES es 0905e
