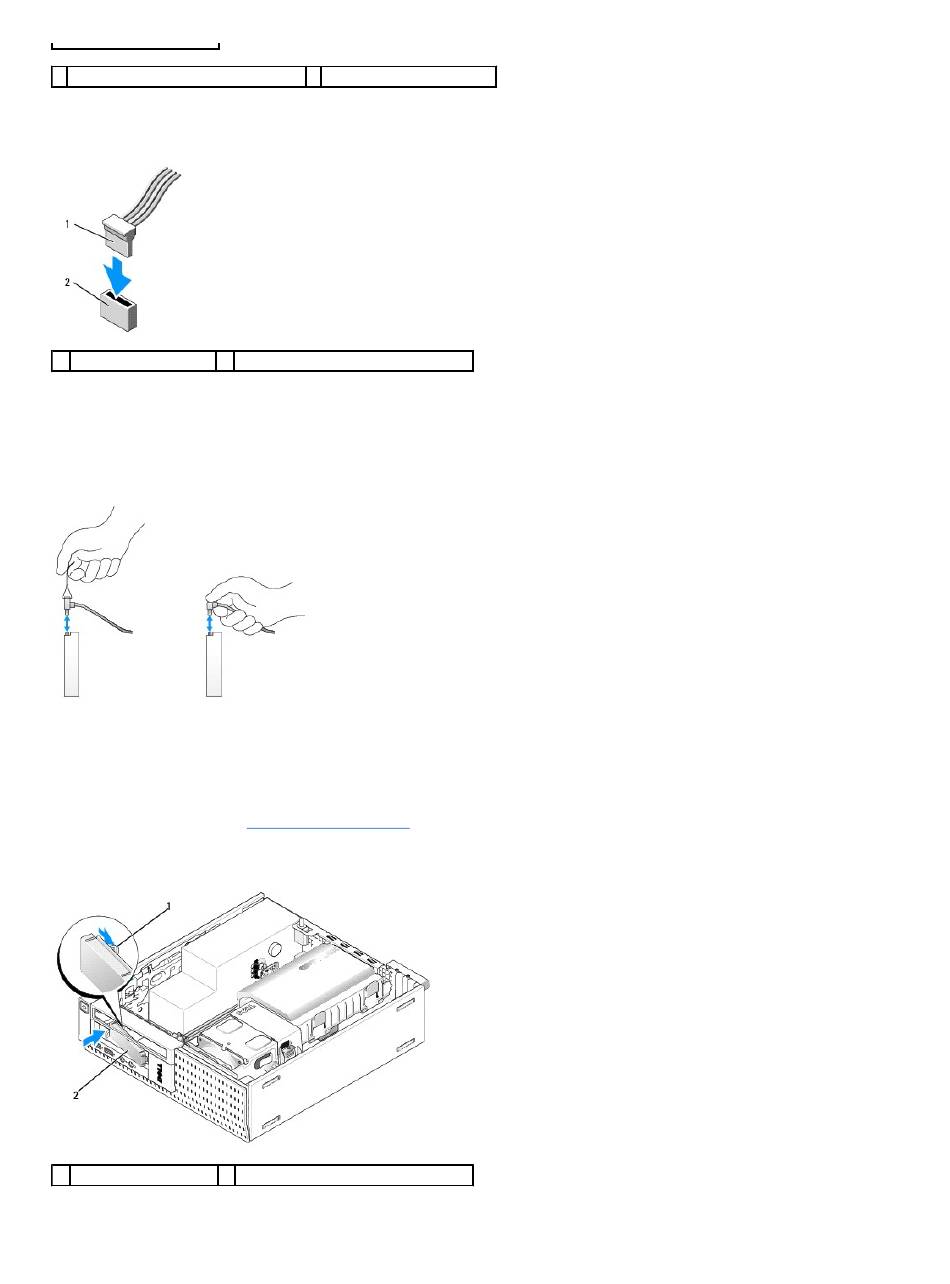

Dell OptiPlex 960 Manual De Servicio página 113

1 Conector del cable de la interfaz de datos
Conectores del cable de alimentación
1 Cable de alimentación 2
Conexión y desconexión de cables de unidad
Cuando quite un cable con una lengüeta, agarre la lengüeta de color y tire hasta que el conector se suelte.
Cuando conecte y desconecte un cable de datos SATA, sujételo por el conector negro en cada extremo.
Extracción de las tapas de los compartimentos de unidades
Si va a instalar una unidad nueva:
1. Lleve a cabo el procedimiento
2. Presione la pestaña de retención de la tapa por la parte interior del embellecedor para soltar la tapa del compartimento de la unidad. Saque la tapa
desde la parte frontal del embellecedor.
1 Lengüeta de retención 2 Tapa del compartimento de la unidad
2 Conector de la interfaz SATA
Conector de entrada de alimentación
Antes de trabajar en el equipo.
