7.3.15 TIRISTORES
Extracción de los tiristores
Para poder retirar los tiristores, debemos de
haber retirado antes los embellecedores (ver
apartado 7.3.1) la bandeja de las tarjetas (ver
figura 7.3.7), la tarjeta de conexiones de
potencia (ver apartado 7.3.8).
Consultar la figura 7.3.26 mientras se siguen
estas instrucciones:
1) Debemos colocarnos
antiestática y conectarnos a tierra para
reparar la unidad.
2) Desconectar el cable de control de los
tiristores.
3) Quitar los tornillos de cabeza abombada
M5x16 DIN-7895H que unen los tiristores a
su disipador de calor.
4) Extraer el tiristor.

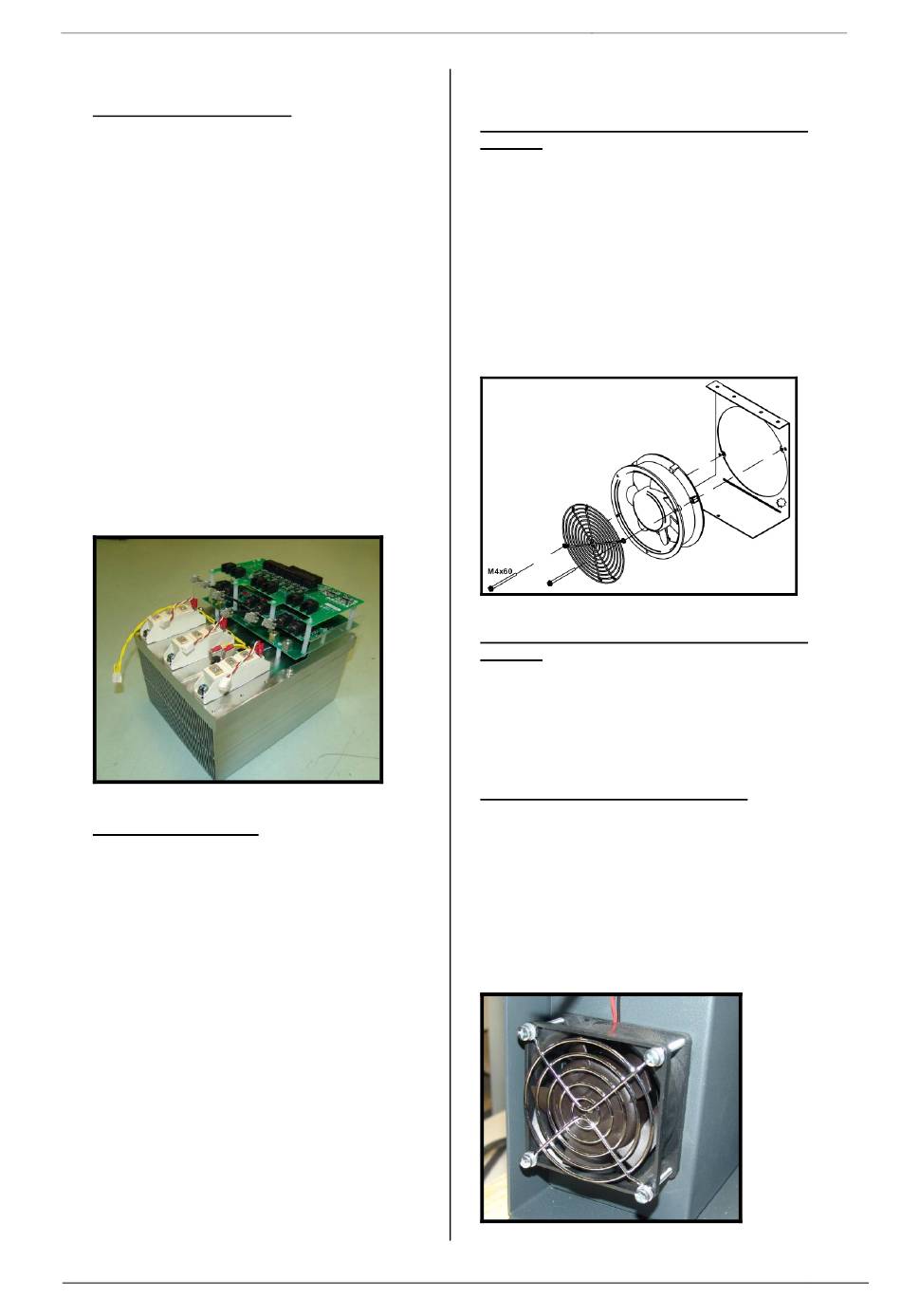

Figura 7.3.26
Restaurar los tiristores
1) Coger los nuevos tiristores y untarle en su
parte inferior la pasta termo conductora.
2) Colocarlos sobre el disipador de calor,
encarando los agujeros del tiristor con los
del disipador como muestra la figura 7.3.26.
3) Colocar los tornillos de cabeza abombada
M5x16 DIN-7895H que unen los tiristores a
su disipador de calor.
4) Colocar los cables de control de los
tiristores.
Retirar
potencia
Consultar la figura 7.3.27 mientras se siguen
estas instrucciones:
1)
2)
una pulsera
3)
Figura 7.3.27
Restaurar el ventilador del disipador de
potencia
1)
2)
Retirar el ventilador para las toroides
Consultar la figura 7.3.28 mientras se siguen
estas instrucciones:
1)
2)
3)
Figura 7.3.28
POWER ELECTRONICS
7.3.16 VENTILADORES
el ventilador del
Desconectar el cable de alimentación del
ventilador.
Quitar los 2 tornillos de cabeza cilíndrica
ranurada M4x60 DIN-84 que unen el
ventilador de potencia al chasis.
Retirar el ventilador
Colocar el nuevo ventilador y fijarlo con los
tornillos.
Conectarle el cable de alimentación.
Desconectar el cable de alimentación.
Quitar los 4 tornillos de cabeza cilíndrica
ranurada M4x40 DIN-84
ventilador al chasis.
Extraer el ventilador.
