SD700

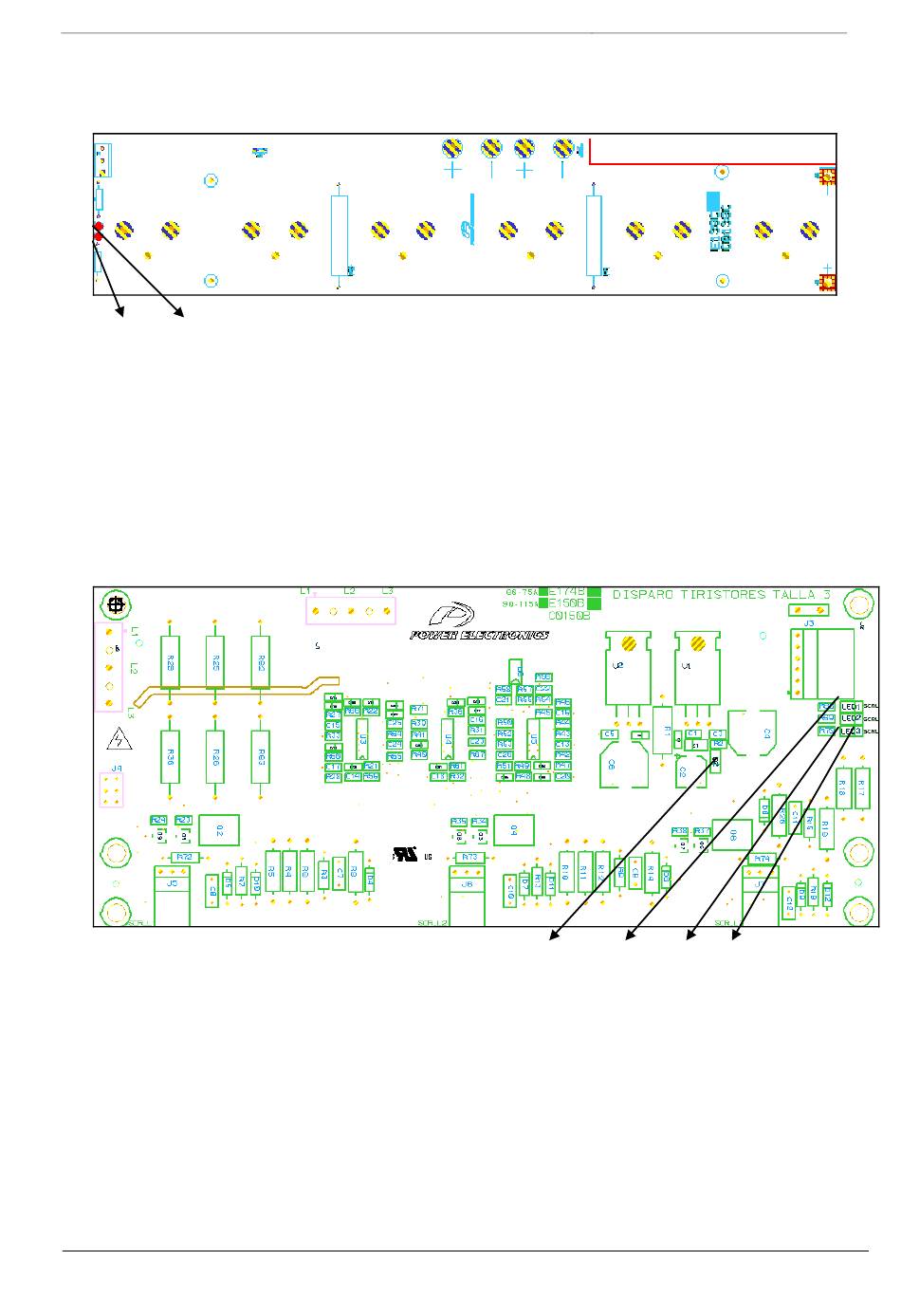

c) Leds Indicadores de la Tarjeta Dc Bus
LED 1 LED 2
LED 1: De color ROJO. En condiciones de trabajo normales siempre ON. Indica que el DC Bus tiene
tensión
LED 2:.De color ROJO. En condiciones de trabajo normales, se encuentra ON durante la carga suave,
una vez el DC Bus está cargado pasa a OFF.
d) Leds Indicadores de la Tarjeta Pinchable de Disparo de Tiristores
D2: De color ROJO. Nos indica que la alimentación de los disparos de los tiristores es correcta.
(+5v_SCR).
LED 1, LED 2 Y LED 3: De color VERDE. Nos indican que los disparos de los tiristores se están
efectuando correctamente.
Figura 1.8. Leds tarjeta DC BUS
Figura 1.9. Leds tarjeta pinchable de disparo.
POWER ELECTRONICS
D2 LED 1 LED 2
MANUAL DE SERVICIO
LED 3
