Power Electronics SD700 Serie Manual De Servicio página 153

SD700

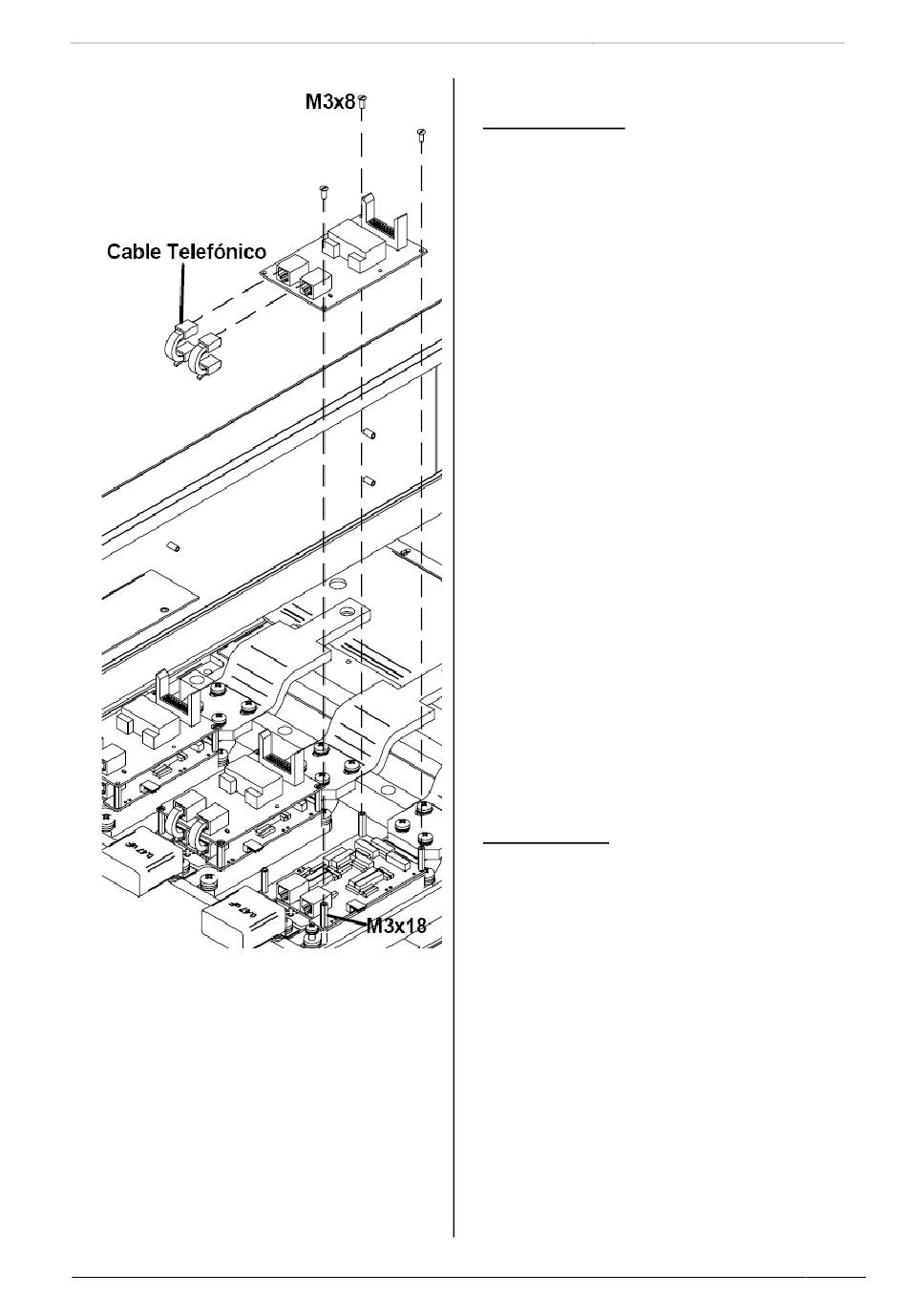

Figura 4.17.Extracción Tarjeta Gate-Drive superior
POWER ELECTRONICS
7.6.16. IGBT
Extracción del IGBT
Consultar la figura 4.17 (a) y figura 4.17 (b)
mientras se siguen estas instrucciones:
1) Debemos colocarnos
antiestática y conectarnos a tierra para
reparar la unidad.
2) Anteriormente debemos haber quitado la
tarjeta Gate-Drive superior (ver apartado
7.6.15) y el transformador de intensidad
(ver apartado 7.6.9).
3) Quitamos las 4 torretas
M3x18, donde va insertado el Gate-Drive
superior.
4) Quitamos los 2
abombada M6x12 DIN-7895H que unen el
condensador del IGBT a este.
5) Retiramos el DC Bus (ver apartado 7.6.12)
6) Extraemos el condensador snubber.
7) Quitamos los 3
abombada M5x16 DIN-7895H que unen al
IGBT la pletina donde va insertado el
transformador de intensidad.
8) Extraemos la pletina donde va insertado el
transformador de intensidad.
9) Quitamos los 4
abombada M6x20 DIN-7895H que unen el
IGBT al disipador de calor.
10) Extraemos el IGBT
Restaurar el IGBT
1) Continuamos con
seguridad que se han descrito en el
apartado anterior.
2) Durante el cambio del IGBT, evitaremos el
mínimo contacto con este, ya que es muy
sensible a la electricidad estática.
3) Extraemos el IGBT de la caja de protección
donde se encuentra.
4) Aplicamos en la parte inferior del IGBT (la
que esta en contacto con el disipador de
calor), la pasta termoconductora.
5) Colocamos el IGBT encima del disipador de
calor, encarando sus agujeros con los del
disipador.
TABLA DE CONTENIDOS
una pulsera
hexagonales
tornillos de cabeza
tornillos de cabeza
tornillos de cabeza
las condiciones de
153
