Piemērotība
Šī reliņu stiprinājumu montāžas pamācība ir paredzēta Mercedes-Benz
automobiļiem ar šādu tipu jumta reliņiem:
M klase, W 166
•
GL klase, X 166
•
GLK, X 204 (automobiļiem, kas izgatavoti no 06/2012).
•
1
X klase, P 470
•
Reliņu stiprinājumi paredzēti kravas transportēšanai uz automobiļa
jumta. Lai nostiprinātu kravu, papildus reliņu stiprinājumiem
nepieciešams piemērots transportēšanas aprīkojums (kaste uz jumta,
slēpju turētāji u.c.). Mercedes-Benz drošības iemeslu dēļ iesaka izmantot
tikai šim Mercedes-Benz reliņu stiprinājumam paredzētu aprīkojumu.
Daļas
(1) Reliņu stiprinājums priekšpusē
•
(2) Reliņu stiprinājums aizmugurē
•
(3) Atslēga (2 gab.)
•
(4) Pārseguma profils (2 gab.)
•
Atzīmes vietas
(5) Montāžas vieta priekšā kreisajā pusē
•
(6) Montāžas vieta aizmugurē kreisajā pusē
•
Nepieciešamie palīglīdzekļi
Šķēres
•
Tehniskie dati
Reliņu stiprinājumu pašmasa:
Maksimālais kravas svars uz reliņu stiprinājumiem:
M klase, W 166
•
GL klase, X 166
•
GLK, X 204
•
X klase, P 470
•
Reliņu stiprinājumu izmantojamais platums:
M klase, W 166
•
GL klase, X 166
•
GLK, X 204
•
X klase, P 470
•
Reliņu stiprinājumu augstums
a. Reliņu stiprinājuma papildu augstums, kas jāpieskaita automobiļa augstumam
(iesk. jumta reliņus).
Ja rodas grūtības ar montāžu, lūdzu, vērsieties kvalificētā specializētajā
darbnīcā. Mercedes-Benz iesaka vērsties Mercedes-Benz servisa atbalsta
punktā.
Mēs paturam tiesības mainīt tehnisko informāciju, nemainot montāžas
pamācības attēlus.
Norādes
G
BRĪDINĀJUMS
Ikviens atsevišķs montāžas pamācības solis, brīdinājuma norādes,
vispārīgie drošības norādījumi un norādes ir precīzi jāievēro. Ja reliņu
stiprinājumi ir uzstādīti nepareizi, tie kopā ar jūsu automobiļa bagāžu
var nokrist un savainot jūs un citus un/vai sabojāt priekšmetus, kā arī
jūsu automobili.
1. Reliņu stiprinājumi izmantojami tikai uz automobiļa kabīnes jumta.
Neizmantojiet reliņu stiprinājumus uz piederumos iekļautā cietā jumta
(Canopy).
a
:
G
BRĪDINĀJUMS
Jumta krava rada lielāku vēja pretestību un paaugstina
transportlīdzekļa smaguma centru un tādējādi izmainās braukšanas
īpašības. Piemēram, papildu svars uz jumta var pasliktināt bremžu
darbību, braukšanu pagriezienos un automobiļa paātrinājumu.
Tāpēc nepārsniedziet maksimālo ātrumu 130 km/h arī bez papildu
kravas, ja ir uzstādīti reliņu stiprinājumi, un vienmēr brauciet īpaši
piesardzīgi.
Vienmēr pielāgojiet braukšanas manieri pašreizējiem brauktuves,
satiksmes un laika apstākļiem un brauciet īpaši uzmanīgi, ja uz jumta
atrodas bagāža.
Nekādā gadījumā nepārsniedziet maksimālo pieļaujamo slodzi uz
jumtu un automobiļa pieļaujamo kopējo masu arī tad, ja izmantojat
stiprinājumu virsbūves (kasti uz jumta, slēpju turētājus utt.). Citādi
reliņu stiprinājumi, stiprinājumu virsbūves un/vai krava var nokrist no
automobiļa un savainot jūs un citus un/vai sabojāt priekšmetus, kā
arī jūsu automobili.
Pārsniedzot atļauto pilno masu, tiek ietekmēta braukšanas drošība,
kā arī būtiski var pasliktināties braukšanas, vadāmības un
bremzēšanas īpašības. Pārslogotas riepas var pārkarst un pārsprāgt.
Pastāv negadījuma risks!
Vienmēr ievērojiet pieļaujamo automobiļa pilno masu, ņemot vērā
kravu, ieskaitot automobiļa pasažierus.
Papildu slodze
4,8 kg
95,2 kg
95,2 kg
70,2 kg
95,2 kg
1095 mm
1060 mm
1020 mm
1055 mm
80 mm

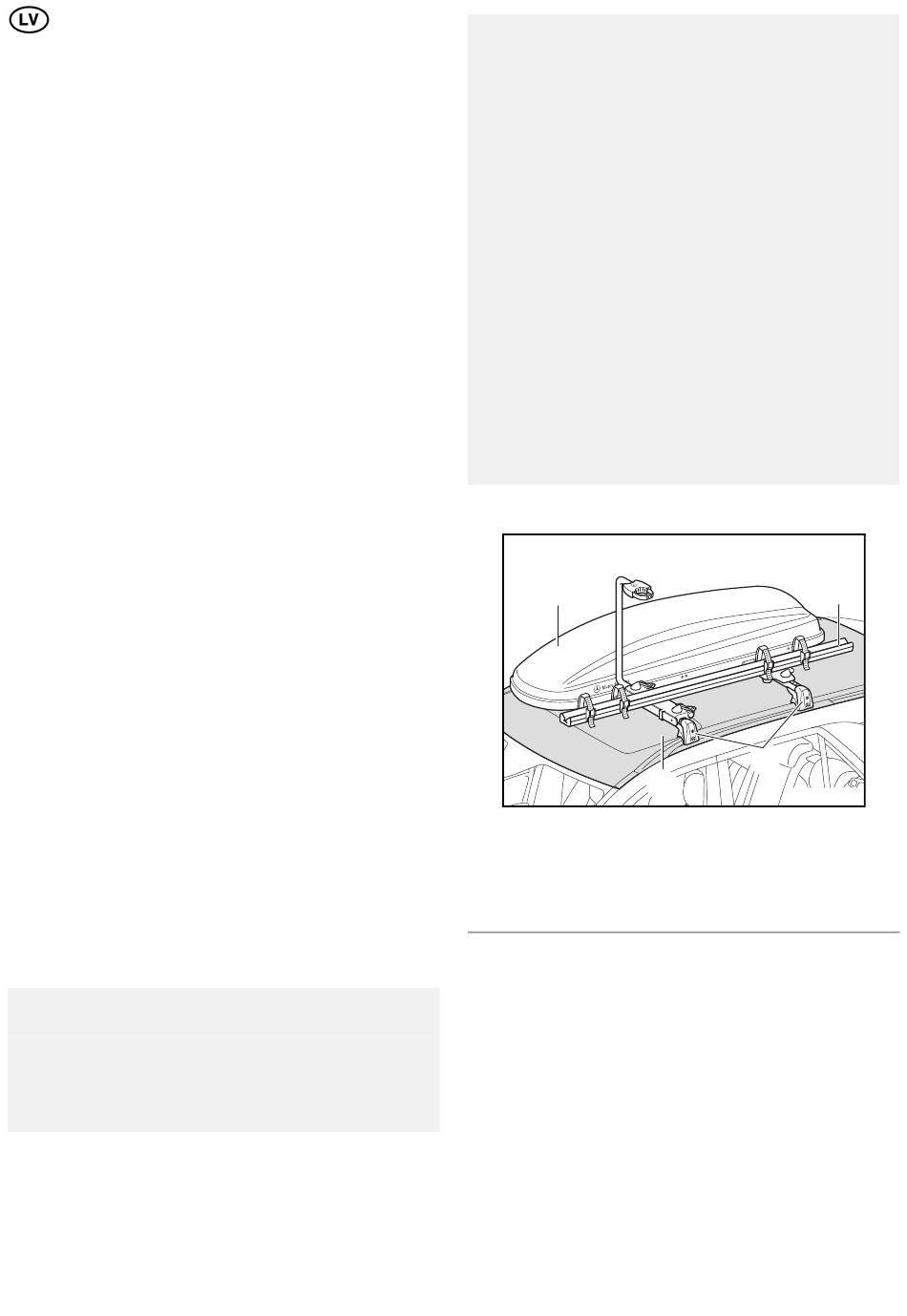

Maksimālo kravas svaru var noteikt šādi (piemērs):
Pieļaujamā slodze uz jumtu (1)
M klase/GL klase/GLK/X klase:
mīnus reliņu stiprinājumu pašmasa (2):
mīnus konstrukciju pašmasa (3, 4):
Maksimālā krava
M klase/GL klase/GLK/X klase:
Svarīgi!
Ievērojiet automobilim pieļaujamo slodzi uz jumta, skatiet
automobiļa lietošanas instrukciju!
Pārvadājot bagāžu uz jumta, ir jāievēro Ceļu satiksmes noteikumi
un vietējās tiesību aktu normas. Krava nedrīkst pārsniegt likumā
noteiktos izmērus, vai arī tai jābūt atbilstoši apzīmētai.
- 64 -
4
1
100 kg/100 kg/75 kg/100 kg
3
2
M+P-03F-9383
4,8 kg
19,2 kg
76 kg/76 kg/51 kg/76 kg
