Índice de componentes y controles

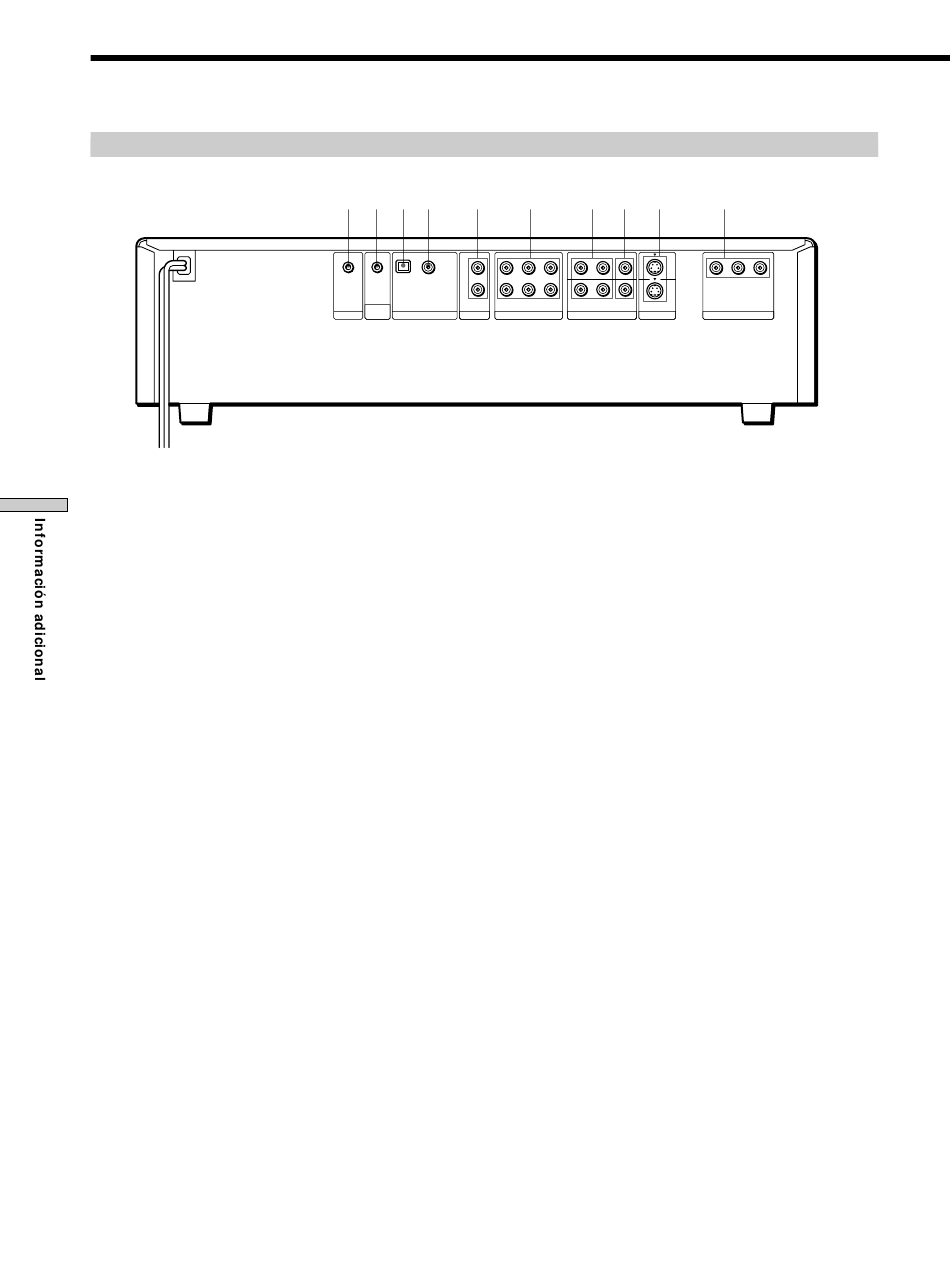

Panel posterior

1 Conector S-LINK (8)
Conéctelo al conector S-link de un componente
externo.
2 Conector MEGA CONTROL (63)
Conéctelo al conector de control de un cambiador de
CD de Sony de 5/50/200/300 discos.
3 Conector DIGITAL OUT (OPTICAL) (11)
Se conecta a un equipo de audio mediante el cable de
conexión digital óptico.
4 Conector DIGITAL OUT (COAXIAL) (11)
Se conecta a un componente de audio mediante el
cable de conexión digital coaxial.
5 Conectores AUDIO IN (L, R) (63)
Conéctelos a la salida de audio de un cambiador de
CD de Sony de 5/50/200/300 discos.
6 Conectores 5.1CH OUTPUT (13)
Se conectan a un receptor (amplificador) con
conectores de entrada de 5,1 canales.
7 Conectores LINE OUT (AUDIO 1, 2) (8, 10)
Se conectan al conector de entrada de audio del TV o
receptor (amplificador).
8 Conectores LINE OUT (VIDEO 1, 2) (8)
Se conectan al conector de entrada de video del TV o
monitor.
9 Conectores S VIDEO OUT (1, 2) (8, 10)
Se conectan al conector de entrada de video S del TV o
del monitor.
!º Conectores COMPONENT VIDEO OUT (9)
Se conectan a un monitor o proyector mediante
conectores de entrada de video de componentes (Y,
P /B-Y, P /R-Y) compatibles con las señales de salida
B R
del reproductor.
