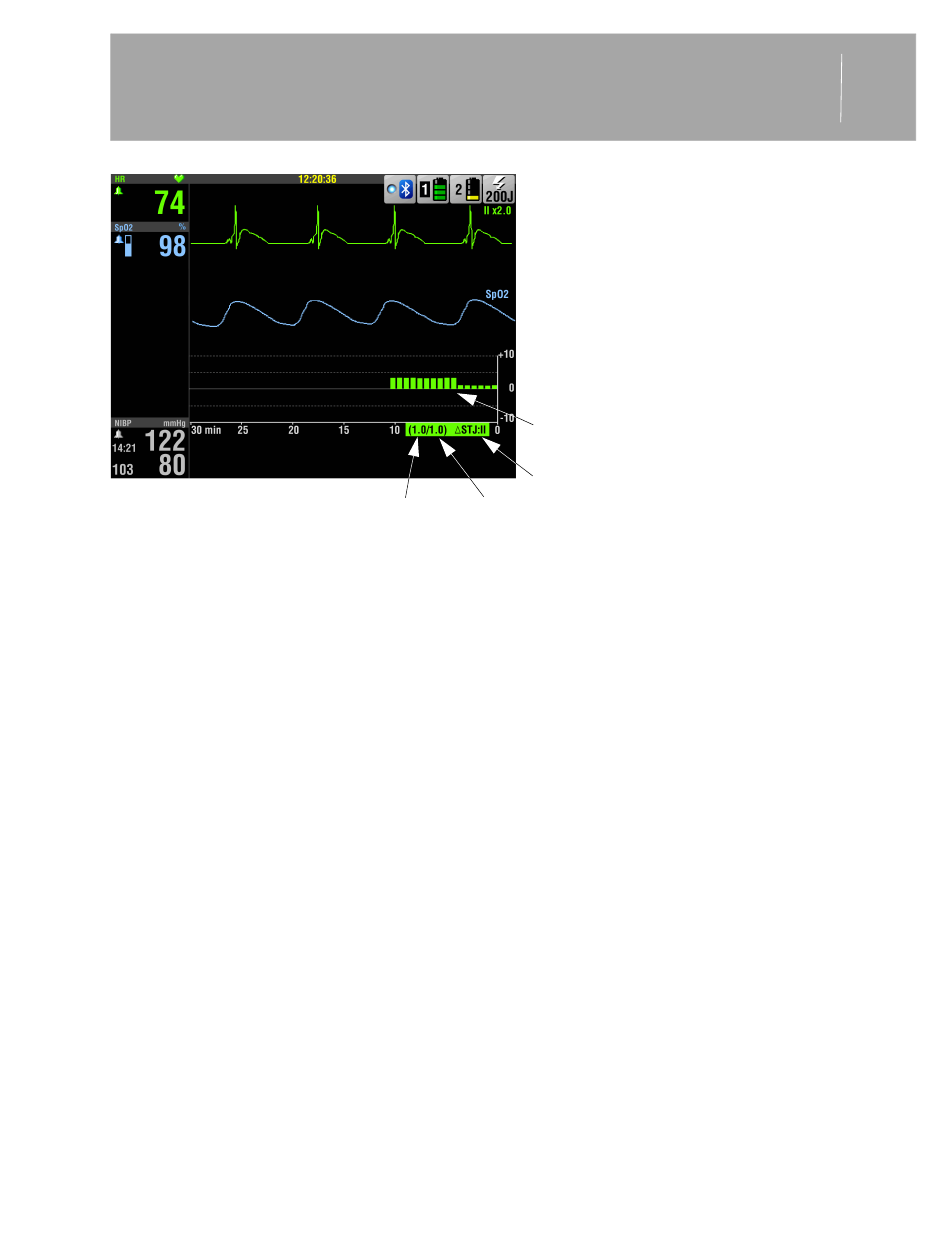

Figura 4-18 Gráficos de tendencia de ST
Este gráfico de tendencia de ST refleja los cambios de STJ desde el primer ECG de 12 derivaciones
del paciente y durante 10 minutos de tiempo de monitorización. El ECG inicial del paciente no
presenta elevación de ST en ninguna derivación. A continuación, el paciente desarrolla 3 mm de
elevación en la derivación II. Esta variación en la elevación de ST se representa en el gráfico
mediante una serie de barras verticales que, en este ejemplo, indican que la elevación se prolongó
durante cinco minutos aproximadamente. (Cada barra vertical equivale a un intervalo de
30 segundos). Una vez iniciado el tratamiento, el ST desciende hasta el valor STJ actual de 1,0,
pero continúa siendo positivo en comparación con el ECG inicial.
La anotación (1,0/1,0) significa que el valor de STJ actual está 1,0 mm elevado y representa una
variación de 1,0 mm con respecto al ECG inicial. Para confirmar el valor STJ del ECG de
12 derivaciones inicial, reste la variación de STJ del valor de STJ actual; por ejemplo,
1,0 – 1,0 = 0. El usuario puede visualizar el gráfico de tendencia de ST de otras derivaciones.
