Manual de carrozado 84
RAM 4000 PL 4X2 CABINA NORMAL: 4,254 mm DE DISTANCIA
DIMENSIONES EXTERIORES Y DE SUSPENSIÓN
CG_TRH4 1216.7
CG_FW5 711.2
CG_FW6 863.6
CG_TRW6 2329.2
W104 2463.8
W104B 2776.2
W106 2004.1
W117 2004.1

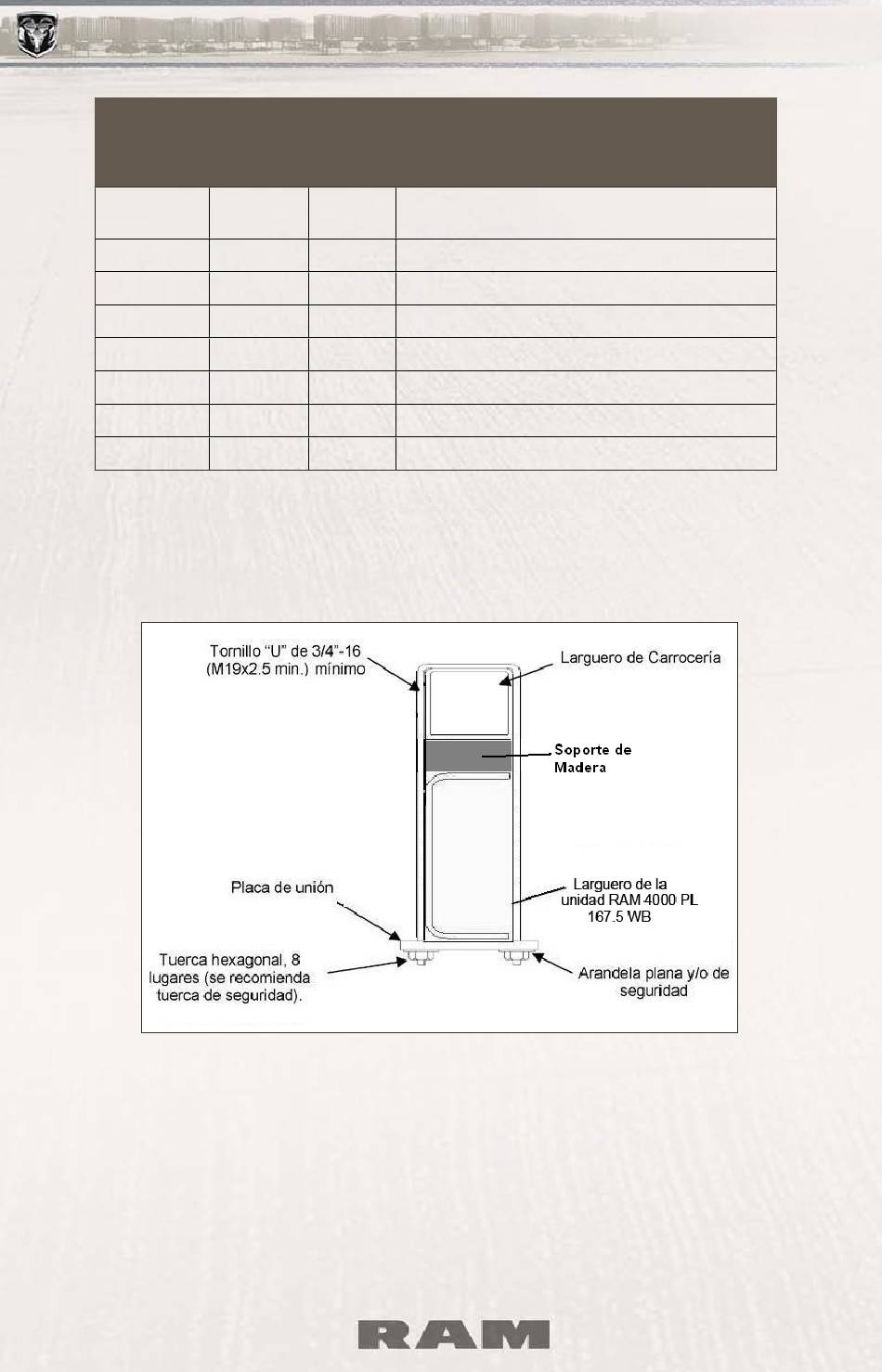

Para instalar la carrocería
Se recomienda colocar una viga de madera de 35 mm de espesor sobre el larguero
del chasis y debajo del larguero de la carrocería, ver secciones A-A, B-B, C-C y D-D.
Los tornillos "U" (secciones A-A, B-B, C-C y D-D) se localizan de acuerdo a lo que se
indica en el esquema (Acotaciones en mm).
ENTRE EJES
Parte superior del chasis a parte superior de
47,9
la cabina
28 Chasis trasero - ancho interno
34 Chasis trasero - ancho externo
91,7 Ancho externo de las llantas traseras
97 Ancho de vehículo - espejos (estándar)
109,3 Ancho de vehículo - espejos opcionales)
78,9 Ancho frontal de la salpicadera
78,9 Ancho total de la cabina
Sección A-A
4000
