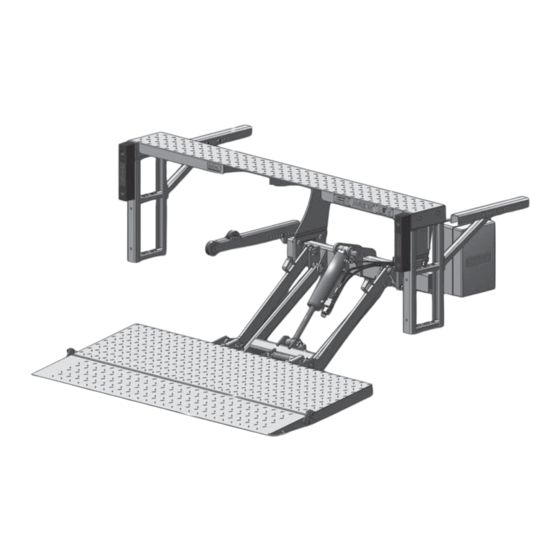

Maxon TE-15 Manual De Operación
Ocultar thumbs
Ver también para TE-15:
- Manual de instalación (70 páginas) ,
- Manual del usuario (25 páginas) ,
- Manual de instrucciones (83 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
Visite www.maxonlift.com. para información sobre el mantenimiento y
partes de su elevador TE-15, TE-20, TE-25 o TE-30. Seleccione Productos,
TUK-A-WAY y TE-15/TE-20, TE-25/TE-30. Abra el Manual de Mantenimiento
en la ventana Documentación del Producto. Para partes, haga click en el
Portal de Partes, TUK-A-WAY y después en TE-15/TE-20, TE-25/TE-30.
Conserve este manual en la cabina del vehículo
Conserve este manual en la cabina del vehículo
Registre su elevador hidráulico en línea en www.maxonlift.com/htm/services/reg.htm.
Obtenga copias gratis de otros manuales referentes a este modelo de elevador, visite el
sitio de internet www.maxonlift.com o llame al Servicio al cliente (800) 227 4116.
MS-16-34
REV B
MARZO 2019
©
2019 MAXON LIFT CORP.
Publicidad
Tabla de contenido
Manuales relacionados para Maxon TE-15
Resumen de contenidos para Maxon TE-15
- Página 1 MARZO 2019 Visite www.maxonlift.com. para información sobre el mantenimiento y partes de su elevador TE-15, TE-20, TE-25 o TE-30. Seleccione Productos, TUK-A-WAY y TE-15/TE-20, TE-25/TE-30. Abra el Manual de Mantenimiento en la ventana Documentación del Producto. Para partes, haga click en el Portal de Partes, TUK-A-WAY y después en TE-15/TE-20, TE-25/TE-30.
-
Página 3: Tabla De Contenido
TABLA DE CONTENIDO SUMARIO DE CAMBIOS: MS-16-34 REV. B ........... 4 ADVERTENCIAS ..................5 INSPECCIÓN DE OPERACIÓN DIARIA RECOMENDADA ..................7 ETIQUETAS ....................10 RECOMENDACIONES PARA EL MONTACARGAS ....... 13 RECOMENDACIONES PARA OPERAR EN LA CARRETERA ..................14 OPERACIÓN .................... 15 UTILIZAR TOPES EN PLATAFORMA (SI SE EQUIPAN) ...... -
Página 4: Sumario De Cambios: Ms-16-34 Rev. B
QR, la etiqueta en el portal de partes con el código QR. Los códigos QR están vinculados a los manuales de operación o videos en el sitio web de MAXON, y explosiones de partes en el Portal de Partes MAXON. -
Página 5: Advertencias
5. Obedezca todas las etiquetas de instrucciones y de advertencias. 6. Mantenga las etiquetas limpias y legibles; si tiene etiquetas dañadas o faltantes, reemplácelas. Maxon le proveerá reemplazos gratis. 7. Nunca opere un montacargas sobre la plataforma del elevador. 8. No mueva el vehículo hasta que el elevador esté guardado correctamente. -
Página 6: Terminología Del Elevador Hidráulico
TERMINOLOGÍA DEL ELEVADOR HIDRÁULICO PLACA DE CILINDRO DE EXTENSIÓN ELEVACIÓN INTERRUPTOR PARACHOQUES DE CONTROL ESCALÓN FLEXIBLE BRAZO DE APERTURA BRAZO PARALELO CAJA DE LA BOMBA BASTIDOR CUÑA DE PRINCIPAL PLATAFORMA PLATAFORMA ABATIBLE RESORTE BASTIDOR DE DE TORSIÓN ELEVACIÓN SE MUESTRA TE-25 Ó TE-30 FIG. -
Página 7: Inspección De Operación Diaria Recomendada
INSPECCIÓN DE OPERACIÓN DIARIA RECOMENDADA NOTA: Antes de inspeccionar el elevador, estacione el ve- hículo sobre suelo nivelado y coloque el freno. NOTA: Si después de las siguientes inspecciones se de- tecta la necesidad de reparar o darle servicio al elevador hidráulico, no lo ponga en operación hasta que un mecánico califi... -
Página 8: Plataforma A Nivel De Cama Fig
INSPECCIONES DIARIAS DE OPERACIÓN RECOMENDADAS - Cont. Con la plataforma sin carga, SÍ y a nivel de cama del vehículo, el borde externo de la plataforma debe estar un poco más elevado que la placa de extensión, tal como se muestra en la ilustración SÍ... -
Página 9: Extremo De La Plataforma No Toca El Suelo Fig
Con la plataforma desplegada SÍ hasta el suelo, verifi que que los grilletes y el extremo de la plata- forma toquen el suelo al mismo GRILLETES tiempo, tal como se muestra en EXTREMO DE RAMPA la imagen SÍ (FIG. 9-1). Si la ABATIBLE plataforma se muestra como NIVEL DEL... -
Página 10: Etiquetas
ETIQUETAS NOTA: Antes de colocar las etiquetas verifi que que no haya ningún residuo, suciedad o corrosión. Si es necesario, limpie la superfi cie antes de colocarlas. NOTA: Se muestra el orden preferido para las etiquetas y se colocan en la fábrica. Si el vehículo no permite este orden, tanto las etiquetas del manual, como las del kit de etiquetas deben colocarse para que sean fácilmente visibles al momento de acercarse al vehículo y operar el elevador. -
Página 11: Placa De Datos (Ref)
PLACA DE DATOS (REF) PLACA DE DATOS (REF) ETIQUETA DE PARTES ETIQUETA DE PARTES CON CÓDIGO QR CON CÓDIGO QR N/P 299348-01 (TE-15,TE-20) N/P 299348-01 (TE-15,TE-20) N/P 299348-02 (TE-25,TE-30) N/P 299348-02 (TE-25,TE-30) ETIQUETA “F” ETIQUETA “B” ETIQUETA “A” ETIQUETA “C”... - Página 12 ETIQUETAS - Cont. HOJA DE ETIQUETAS N/P 282522-02 FIG. 12-1 Modelo Etq. N/P Capacidad TE-15 220386-02 1500 LB [680 KG] TE-20 220387-02 2000 LB [907 KG] TE-25 220382-02 2500 LB [1134 KG] TE-30 220388-01 3000 LB [1360 KG] ETIQUETAS DE CAPACIDAD...
-
Página 13: Recomendaciones Para El Montacargas
RECOMENDACIONES PARA EL MONTACARGAS ADVERTENCIA Mantenga el Montacargas FUERA de la Plataforma. FIG. 13-1... -
Página 14: Recomendaciones Para Operar En
Puede reducir las posibilidades de daños y lesiones para el tráfi co al hacer más visible el área de carga. NOTA: MAXON recomienda colocar al menos 2 conos de advertencia en la carretera junto al área de carga de la plataforma más próximo al tráfi... -
Página 15: Operación
OPERACIÓN ADVERTENCIA Nunca opere el interruptor de control mientras despliega o repliega la plataforma y la rampa abatible. Siempre utilice la ma- nivela que se encuentra a lado de la rampa abatible para desplegarla y replegarla. El manejo distinto de la rampa abatible puede ocasionar peligros o lesionar al operador. -
Página 16: Elevar Y Descender La Plataforma Fig
OPERACIÓN - Cont. 3. Desenganche (si está equipado) y despliegue la rampa abatible como se le indica a continuación. Si está equipada con gancho, presione en la plata- forma abatible hacia abajo y gire el gancho lejos de la manivela (FIG. 16 16-1 y 16 16-1A). -
Página 17: Descargar La Plataforma Al Nivel De Cama Fig
ADVERTENCIA La carga nunca deberá sobrepasar los bordes de la plataforma. No coloque cargas inestables en la plataforma y no permita que la carga exceda la capacidad de carga del elevador hidráulico. Si permanecerá en la plataforma, no permita que sus pies so- brepasen el borde interior de la plataforma. -
Página 18: Cargar La Plataforma Al Nivel De Cama Fig
OPERACIÓN - CONT. ADVERTENCIA Jalar la carga del vehículo a la plataforma puede resultar en una caída desde la plataforma y causar lesiones serias. Siempre empuje la carga hacia la plataforma para descargar el vehículo. 7. Cargue la plataforma a nivel BORDE de cama (FIG. - Página 19 ADVERTENCIA Nunca mueva el vehículo hasta que guarde el elevador hidráulico correctamente. NOTA: Es más fácil sujetar y replegar la rampa abatible si eleva la plataforma fuera del suelo. 9. Antes de mover el vehículo prepare el elevador de la siguiente manera: asegúrese ABAJO que la carga haya sido retirada...
- Página 20 OPERACIÓN - CONT. 11. Utilice la manivela debajo de la plataforma (FIG. 20-1A) para elevar y replegar la plataforma y la rampa abatible (FIG. 20-1). FIG. 20-1A REPLEGAR LA PLATAFORMA Y RAMPA ABATIBLE FIG. 20-1 FIG. 20-1 12. Guarde la plataforma (FIG. 20-2) al deslizar la palanca del interruptor hacia ARRIBA (FIG.
-
Página 21: Utilizar Topes En Plataforma (Si Se Equipan)
UTILIZAR TOPES EN PLATAFORMA (SI SE EQUIPAN) PRECAUCIÓN Para prevenir lesiones causadas por caídas y tropezones, asegúrese que los topes de la platafoma estén cerrados antes de atravesar el borde externo de la plataforma. NOTA: Algunos elevadores hidráulicos están equipados con topes sencillos o dobles. - Página 22 UTILIZAR TOPES EN PLATAFORMA (SI SE EQUIPAN) - Cont. NOTA: Los topes se abren girando GIRAR PARA el gancho (FIG. 22-1B). ABRIR 2. Abra los topes de la plata- forma (FIG. 22-1A y 22-1B). Después, suba el carro con la carga y colóquese sobre las GANCHO huellas marcadas como se...
-
Página 23: Cargar Plataforma Al Nivel Del Suelo
ADVERTENCIA Se puede ocasionar una caída de la plataforma y lesiones serias por jalar la carga del vehículo a la plataforma. Para descargar el vehículo, siempre se debe empujar la carga hacia la plataforma. 4. Verifi que que los topes estén BORDE INTERNO abiertos al cargar la plata-...
