Turbocompresor: Extracción - Reposición
K9K
Material indispensable
llave dinamométrica,
Par de aprietem
espárragos nuevos del
turbocompresor en el
colector de escape
espárrago nuevo del tur-
bocompresor en el tur-
bocompresor
tuercas del turbocom-
presor
IMPORTANTE
Ponerse unos guantes anticortes durante la opera-
ción.
EXTRACCIÓN
I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN
a Poner el vehículo en un elevador de dos columnas
(consultar Vehículo: Remolcado y levantamiento)
(02A, Medio de levantamiento).
a Desconectar la batería (consultar Batería: Extrac-
ción - Reposición) (80A, Batería).
a Extraer la tapa del motor.
a Extraer:
- los tornillos del protector bajo el motor,
- el protector bajo el motor.
K9K, y 830 o 838
a Extraer la bieleta de recuperación de par inferior
(consultar 19D, Fijación del motor, Bieleta de re-
cuperación de par inferior: Extracción - Reposi-
ción, página 19D-10) .
a Extraer:
- el catalizador (consultar 19B, Escape, Cataliza-
dor: Extracción - Reposición, página 19B-6) ,
SOBREALIMENTACIÓN
9 N.m
9 N.m
28 N.m
- el tubo de retorno de aceite del turbocompresor
(consultar 12B, Sobrealimentación, Tubo de
aceite del turbocompresor: Extracción - Repo-
sición, página 12B-4) ,
- el tubo de aire en la salida del turbocompresor
(consultar 12B, Sobrealimentación, Tubo de aire
de entrada del intercambiador aire-aire: Extrac-
ción - Reposición, página 12B-12) ,
- el tubo de alimentación (consultar 12B, Sobreali-
mentación, Tubo de aceite del turbocompresor:
Extracción - Reposición, página 12B-4) de aceite
del turbocompresor.
II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA
a Desconectar el manguito del mando de la válvula de
regulación de presión de sobrealimentación del tur-
bocompresor.
K9K, y 832 o 842
a Extraer:

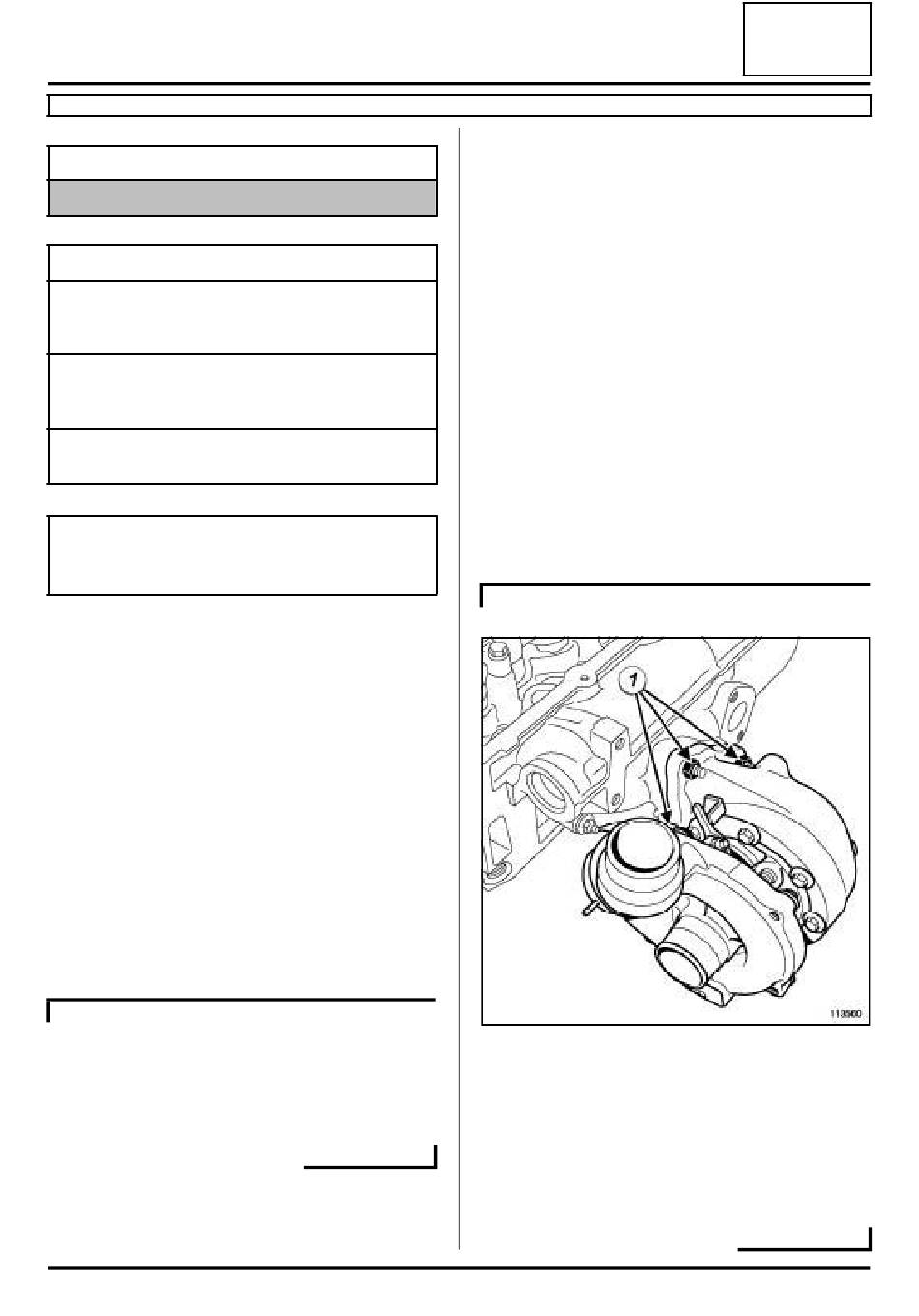

- las tuercas (1) del turbocompresor,
- el turbocompresor ,
- la junta del turbocompresor.
12B-1
12B
113560
