Instrucciones de puesta en marcha

Para la puesta en marcha inicial luego de la instalación
del calefactor, siga los pasos 1-5. Para la puesta en
marcha normal, ajuste el control del termostato por
encima de la temperatura ambiente.
1. Conecte el cable eléctrico a un tomacorriente
aprobado.
2. Ajuste el termostato en la temperatura ambiente
deseada.
3. En la parte posterior del calefactor, hay un
conmutador selector. Este conmutador le permite
calefaccionar o ventilar (sin calefacción). Vea la
Fig. 10 para conocer las posiciones del conmutador
selector.

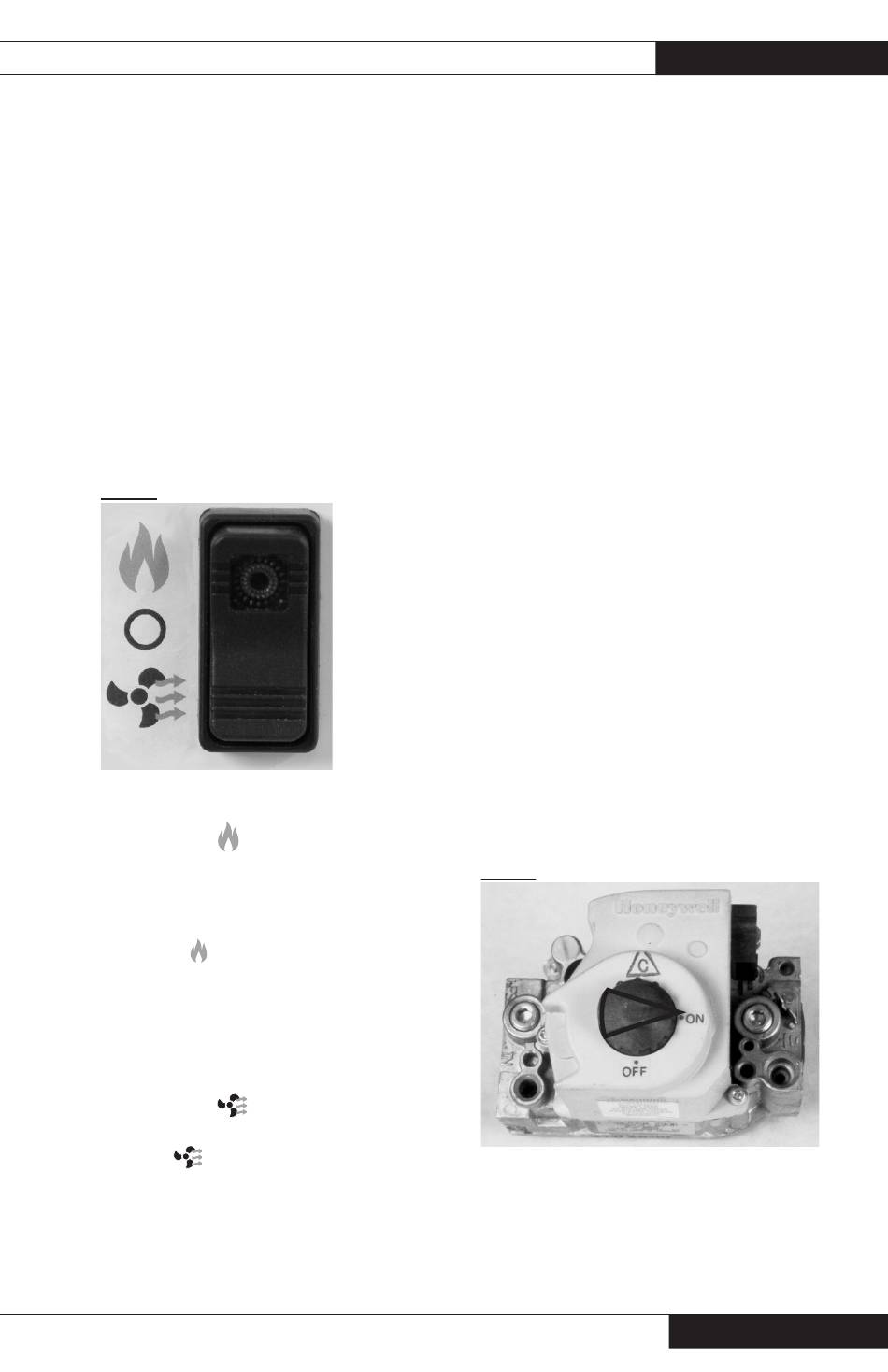

FIG. 10
A. Funcionamiento del modo de
calefacción
a. Abra todas las válvulas de suministro de combustible
manuales.
b. Coloque el conmutador selector en la posición de
calefacción. Vea la Fig. 10. Se encenderá una
luz roja dentro del conmutador. Arrancará el motor
del ventilador, el encendedor generará una chispa y
se producirá el encendido. El termostato hace pasar
el calefactor por ciclos de encendido y apagado
tomando como base el ajuste de temperatura.
B. Funcionamiento del modo de
ventilación
Cuando se pone el interruptor selector en la posición de
ventilación, la luz roja NO está encendida. El motor
del ventilador arranca, pero el encendedor no generará
chispas y no se producirá el encendido. Esta función
solamente se usa si se requiere circulación de aire. El
calefactor no realiza el ciclo en el ajuste del calefactor.
A fin de interrumpir la función de ventilación, ubique el
interruptor en la posición de apagado o de calefacción.
Calefactores canalizados Premier
C. Desactivado O
Coloque el interruptor en el punto medio. O
ATENCIÓN
■ Es normal que quede aire atrapado en la manguera
de gas en instalaciones nuevas. Es posible que se
produzca más de intento de encendido antes de que
el aire finalmente se purgue de la línea y la unidad se
ponga en marcha.
4. La placa de control de encendido de chispa directa
(DSI) de este calefactor incluye características de
autodiagnóstico. La placa funciona junto con un diodo
de emisión de luz (L.E.D.) integrado en el interruptor
selector. El L.E.D. parpadeará con un patrón de
destello continuo y específico, según el problema que
se produzca. Asocie el patrón de destello específico
que muestra el L.E.D. con la etiqueta de solución de
problemas que se encuentra en el interior del panel
de acceso de la cubierta del quemador del calefactor.
La etiqueta de solución de problemas identifica las
causas de un problema, ya que relaciona un patrón
de destello específico con una solución para corregir
el problema. Consulte también "Datos de solución de
problemas" en este Manual del usuario.
5. Válvula de control de gas
• El control de gas es una válvula de diseño de una
sola etapa. Cuando se aplican 24 VCA a la válvula, se
abre y entrega una salida de gas completa.
• La válvula de control de gas tiene una función de
cierre manual incorporada en el conjunto de la
válvula. Asegúrese de que el indicador esté en la
posición de ENCENDIDO. Vea la figura 11.
FIG. 11
6. No exceda el valor de entrada que se indica en la
placa de datos ni la presión del orificio del quemador
recomendada por el fabricante para los orificios
empleados. Compruebe que el suministro de aire
primario del quemador principal esté abierto y libre
de polvo, suciedad y residuos para una combustión
completa y adecuada.
