Sistema eléctrico
Esquema de conexiones de Rider 13 AWD, Rider 15V2 AWD y Rider 155 AWD

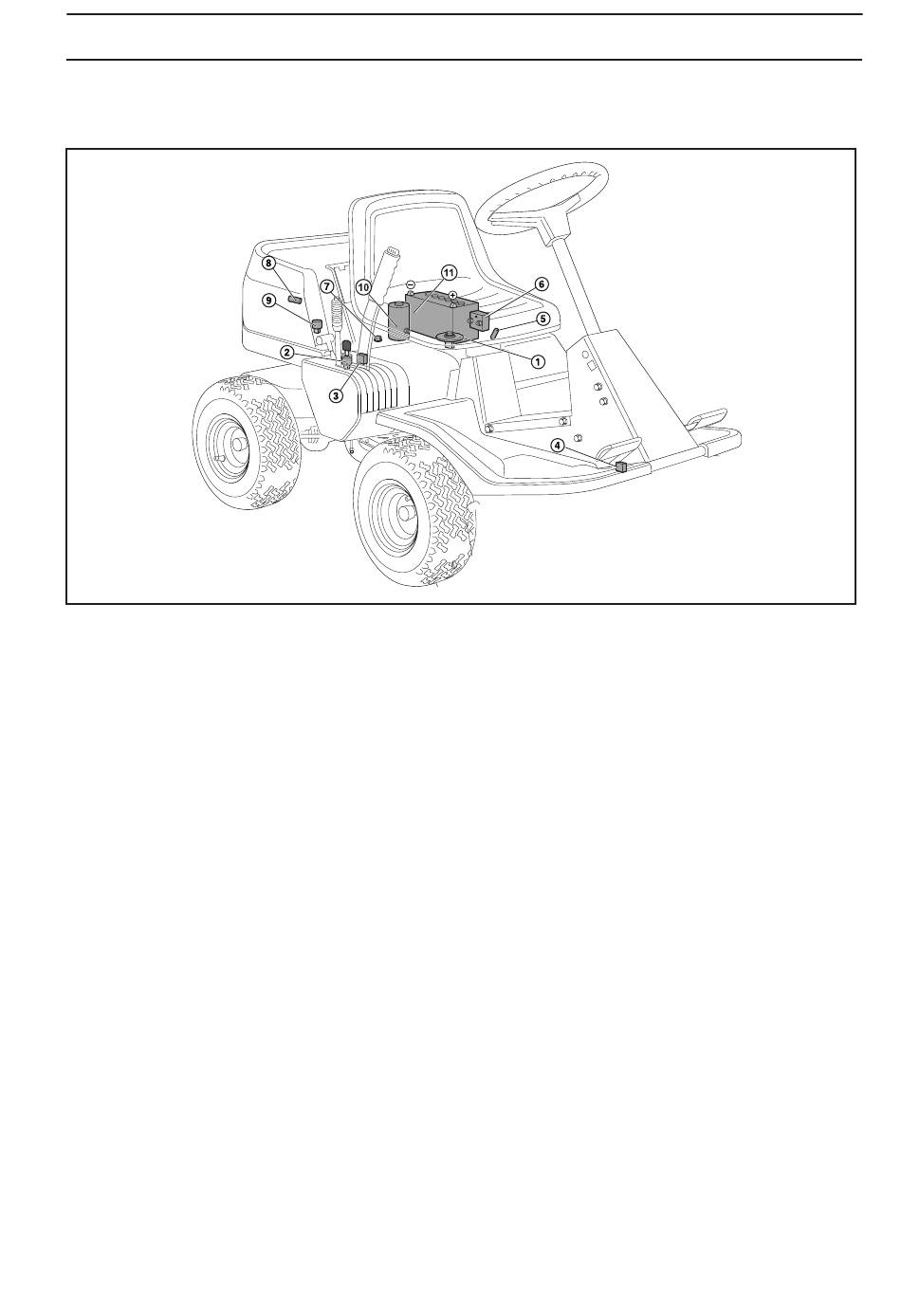

Sistema eléctrico, ubicación de los componentes
1.
Microinterruptor, asiento
2.
Cerradura de encendido y
arranque
3.
Microinterruptor de soporte de
pedal
4.
Microinterruptor, palanca
elevadora
5.
Fusible principal, 15 A
6.
Relé de arranque
7.
Motor / carga
8.
Motor / parada
9.
Válvula de combustible (excepto
Rider 13 AWD)
10. Motor de arranque
11. Batería
SISTEMA ELÉCTRICO
Explicaciones de las abreviaturas de colores
en el esquema eléctrico
RD
= Rojo
BL
= Azul
VT
= Blanco
SV
= Negro
GL
= Amarillo
GR
= Gris
BR
= Marrón
8009-849
