Función ..............................6 Datos técnicos Resistencia de corrosión .........................7 Dimensionamiento ..........................7 Placa de características / Marcaje ......................7 Estructuración AK 45 ..............................8 Leyenda ..............................9 Montaje AK 45 ..............................10 Ejecución con bridas ..........................10 Ejecución con manguitos roscados .......................10 Ejecución con manguitos para soldar ....................11 Ejecución con terminaciones para soldar ....................11...
Página 3
Indice - continuación - Página Servicio AK 45 ..............................13 Mantenimiento Limpiar la válvula de desagüe para la puesta en marcha ..............13 Herramientas ............................13 Cambiar el dispositivo de purga y el inserto de válvula ................14 Herramientas ............................14 Pares de apriete............................ 14 Piezas de repuesto Lista de repuestos ..........................

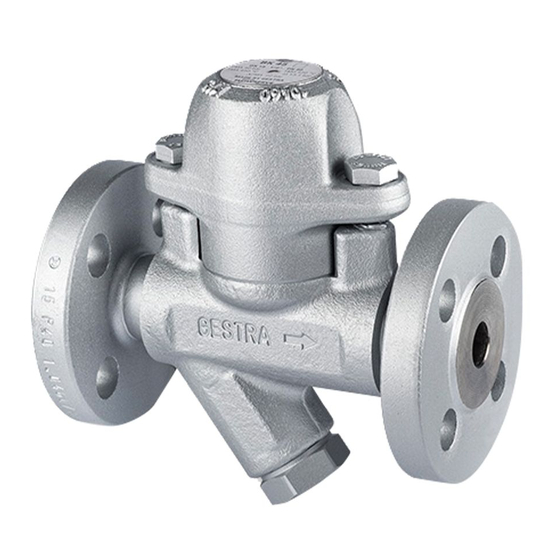

Advertencias importantes Aplicación para el uso previsto Utilice la válvula de desagüe AK 45 exclusivamente para la evacuación de condensado de agua. Aplicación en conducciones de vapor para la evacuación de condensado dentro del margen admisible de presiones y temperaturas. Debido a la influencia química y corrosiva del fluido recomendamos comprobar la idoneidad de la válvula para la aplicación en cuestión.
Directiva de Equipos a Presión Los aparatos cumplen con los requerimientos de la Directiva de Equipos a Presión 97/23/EC. AK 45 puede usarse con fluidos del grupo 2. Según el artículo 3.3 los aparatos no deben llevar un marcaje CE.
Con ayuda de la válvula AK, el condensado producido en la fase de arranque de las instalaciones de vapor se purga automáticamente hasta que se alcanza la presión de cierre ajustada. Al desconectar la instalación o al caer la presión por debajo de la presión de cierre, la válvula AK 45 asegura la purga del condensado residual.
Para más información véanse las hojas técnicas y la Información Técnica. Según EN 19 se encuentran los especificados siguientes: Distintivo de fabricante Denominación de tipo AK 45 Clase de presión PN Marcaje según ATEX: Los aparatos no reciben ninguna marca Ex.
Diseño - continuación - Leyenda Tornillo de cabeza hexagonal M 10 x 25, EN 24017, 1.7258 Dispositivo de purga Junta anular A 14 x 18 Placa de características Tapa Inserto de válvula Casquillo (colocación forzada, ningún repuesto) Junta de carcasa 40 x 48 x 2 Cuerpo Filtro de suciedad Junta anular A 24 x 29...
Instalación en cualquier posición, teniendo en cuenta la dirección de flujo (la flecha indica la direc ción de flujo). En caso de instalación horizontal, la tapa debe estar arriba. La válvula AK 45 debe montarse con salida al aire libre (sin contrapresión), preferentemente en un conducto vertical.
(proceso de soldadura conforme a ISO 4063). Atención La soldadura de la válvula de desagüe AK 45 en tuberías sólo debe ser realizada por soldadores especializados, calificados por ejemple según DIN EN 28771. El purgador no debe ser aislado.
Fig. 3 Desagüe de un distribuidor de vapor con conducto de condensado situado a mayor altura Desagüe de una bolsa de agua Vapor AK 45 Fig. 4 Desagüe de una bolsa de agua Puesta en marcha AK 45 Comprobar si las conexiones bridadas del AK 45 están firmamente atornilladas y estancas.
0,8 bar. Si se requieren otras presiones de cierre, sírvase dirigirse a GESTRA AG. Mantenimiento La válvula de desagüe para la puesta en marcha AK 45 de GESTRA es prácticamente libre de mantenimiento. Sin embargo, si se trata de una aplicación en sistemas nuevos no lavados, es recomendable llevar a cabo un control y una limpieza del regulador después de la primera puesta en operación.
Mantenimiento - continuación - Cambiar el dispositivo de purga y el inserto de válvula 1. Tener en cuenta la indicación de peligro en la página 4. 2. Destornillar los tornillos de carcasa A y retirar la tapa E de la carcasa I. Fig. 2 3.
Piezas de repuesto Lista de repuestos Pieza Denominación No. de referencia Dispositivo de purga con junta anular 375435 Inserto de válvula con junta de carcasa 375434 J K L Filtro de suciedad, completo 375113 Junta anular*) 40 x 48 x 2, grafito 375159 *) Cantidad mínima por pedido: 50 piezas.
Página 16
Representaciones en todo el mundo: www.gestra.de GESTRA AG Münchener Straße 77 28215 Bremen Germany Telefon +49 421 35030 Telefax +49 421 3503393 Email info@de.gestra.com www.gestra.de 81889200/509/cm · 1999 GESTRA AG · Bremen · Printed in Germany...
