Válvulas YD, YS e YSC

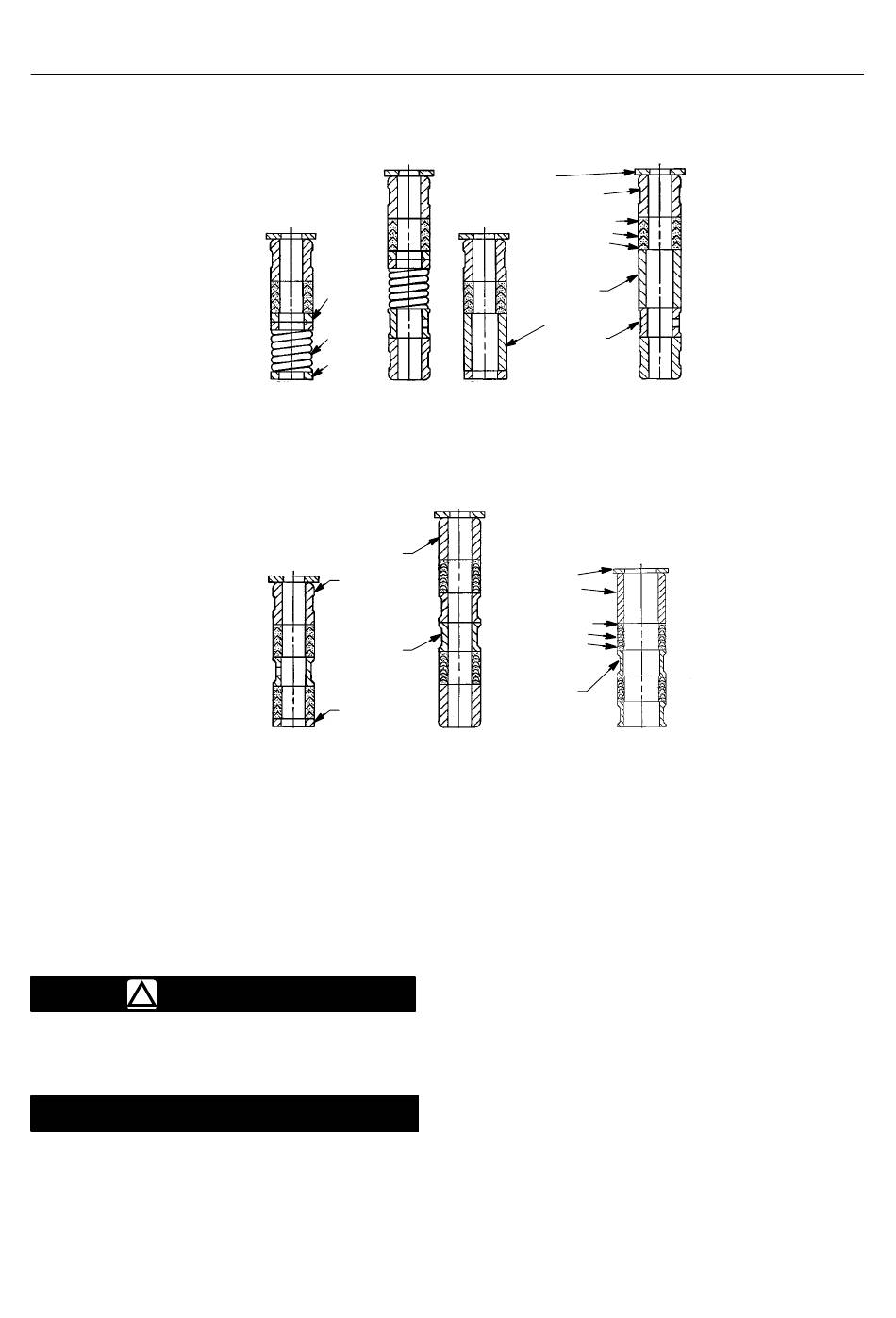

Figura 6. Arreglos de empaque de PTFE para su uso en bonetes de sello de los fuelles ENVIRO-SEALr
Mantenimiento de los internos
ADVERTENCIA
!
Observar la advertencia al comienzo de la
sección Mantenimiento.
PRECAUCIÓN
Para evitar dañar las piezas, no sujetar el
casquillo de fuelle u otras piezas del
conjunto de vástago/fuelle. Sujetar sólo
las áreas planas del vástago, donde éste
se extienda por encima del casquillo de
fuelle.
8
ANILLO DE
EMPUJE
(CLAVE 39)
RESORTE
(CLAVE 8)
ANILLO DE
EMPUJE
(CLAVE 39)
12B4182-A SHT 1
VÁSTAGO
VÁSTAGO
DE 9,5 mm
DE 12,7 mm
(3/8 IN.)
PARA PIEZAS DE LA CAJA DEL EMPAQUE
DE S31600 (ACERO INOXIDABLE 316)
BUJE
(CLAVE 13)
BUJE
(CLAVE 13)
ESPACIADOR
(CLAVE 8)
ANILLO DE
EMPUJE
(CLAVE 39)
12B4183-A
VÁSTAGO DE
9,5 mm
(3/8 IN.)
A5863
LIMPIADOR SUPERIOR
(CLAVE 12)
BUJE (CLAVE 13)
CONJUNTO DE EMPAQUE: (CLAVE 6)
ADAPTADOR HEMBRA
ANILLO DE EMPAQUE
ADAPTADOR MACHO
ESPACIADOR
ESPACIADOR
12B4185-A SHT 1
12B4182-A SHT 2
VÁSTAGO
DE 9,5 mm
(1/2 IN.)
(3/8 IN.)
PARA TODOS LOS MATERIALES DE LA
CAJA DEL EMPAQUE EXCEPTO S31600
ARREGLOS INDIVIDUALES
LIMPIADOR SUPERIOR
(CLAVE 12)
BUJE (CLAVE 13)
CONJUNTO DE EMPAQUE:
(CLAVE 6)
ADAPTADOR HEMBRA
ANILLO DE EMPAQUE
ADAPTADOR MACHO
ESPACIADOR
(CLAVE 8)
18A0906-D
VÁSTAGO DE 12,7 mm
(1/2 IN.) PARA VÁLVULAS
DE NPS 2
ARREGLOS DOBLES
Los números de clave de los siguientes procedimientos
se muestran en la figura 9 para el diseño YD estándar,
en la figura 10 para el diseño YD de alta temperatura, en
la figura 11 para el diseño YS y en la figura 15 para el
diseño YSC, excepto donde se indique.
Desmontaje
1. Aislar la válvula de control con respecto a la presión
de la línea, liberar la presión en ambos lados de la
válvula y drenar el medio del proceso de ambos lados
de la válvula. Quitar la presión de suministro del
actuador y usar procedimientos de interrupción del
proceso para asegurarse de que las medidas anteriores
se mantengan en efecto mientras se trabaja en el
equipo.
Manual de instrucciones
(CLAVE 8)
(CLAVE 8)
12B4185-A SHT 2
VÁSTAGO
DE 12,7 mm
(1/2 IN.)
18A5338-A
VÁSTAGO DE12,7 mm
(1/2 IN.) PARA VÁLVULAS
DE NPS 3 y 4
