IT
6.1

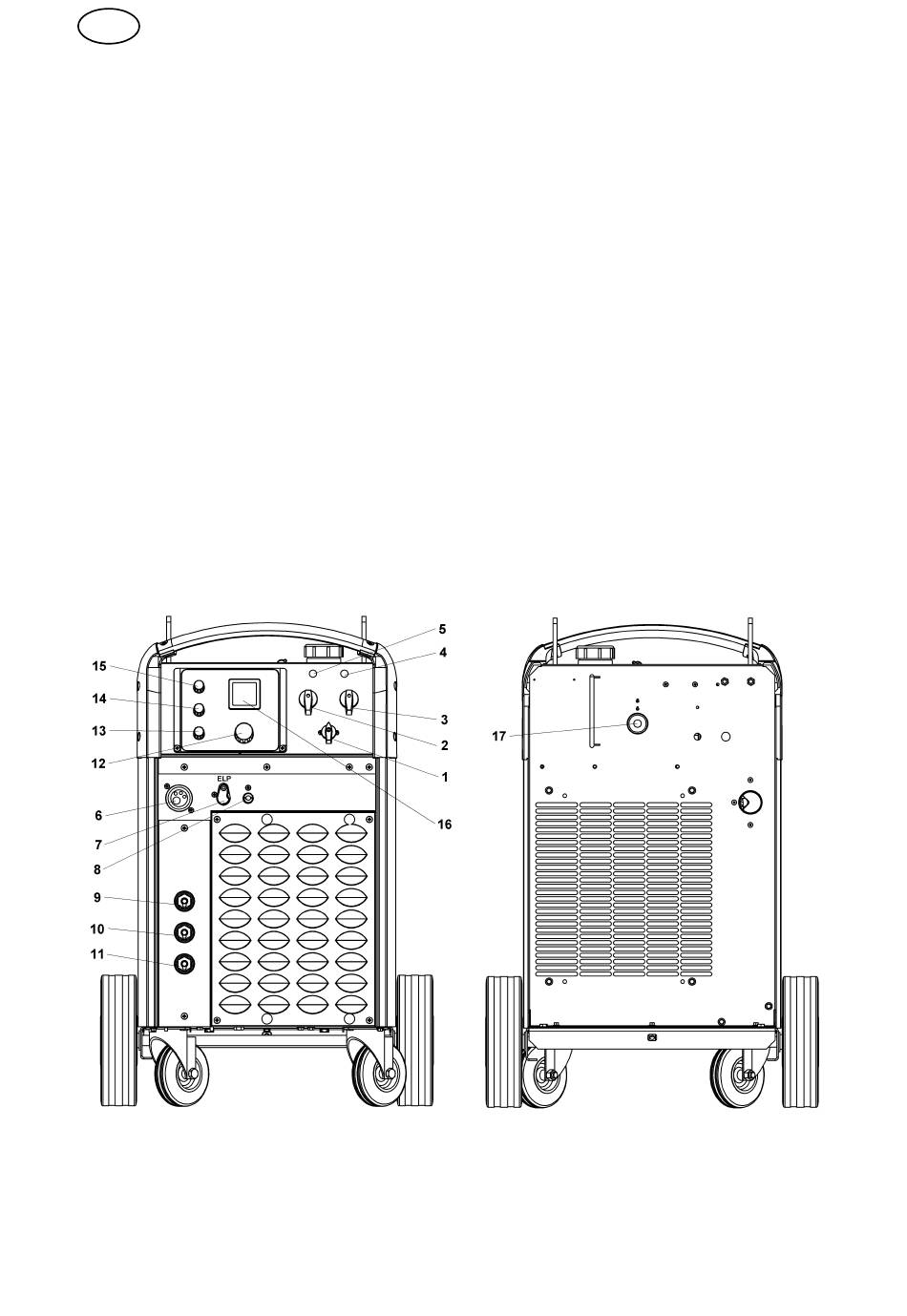

Collegamenti e dispositivi di controllo

ESABMig C420w/C420
1 Interruttore di rete
2 Interruttore, regolazione approssimativa
3 Interruttore, regolazione precisa
4 Segnalatore luminoso, alimentazione accesa
(ON)
5 Spia di segnalazione arancione, surriscalda-
mento e mancanza di refrigerante*
6 Attacco per la pistola saldatrice
Collegamento BLU, con ELP** per il refrige-
7
rante diretto alla pistola saldatrice
8 Attacco ROSSO per l'acqua di raffreddamen-
to proveniente dalla pistola saldatrice
9 Collegamento per il cavo di ritorno (–),
induttanza alta
* Indica la mancanza di refrigerante solo quando si utilizza il flussostato dell'acqua , vedere punto 6.2.4
** ELP = ESAB Logic Pump, vedere punto 6.2.3.
C420i
10 Collegamento per il cavo di ritorno (–),
induttanza media
11 Collegamento per il cavo di ritorno (–),
induttanza bassa
12 Manopola per la regolazione della velocità
trainafilo
13 Interruttore di selezione 2 tempi / 4 tempi
14 Interruttore di spegnimento / accensione
(OFF / ON) del riempimento dei crateri
15 Manopola per la regolazione del tempo di
bruciatura finale
Display digitale è un accessorio, vedere pagi-
16
na 238
17 Il flussostato dell'acqua è un accessorio, ve-
dere pagina 238
– 146 –
