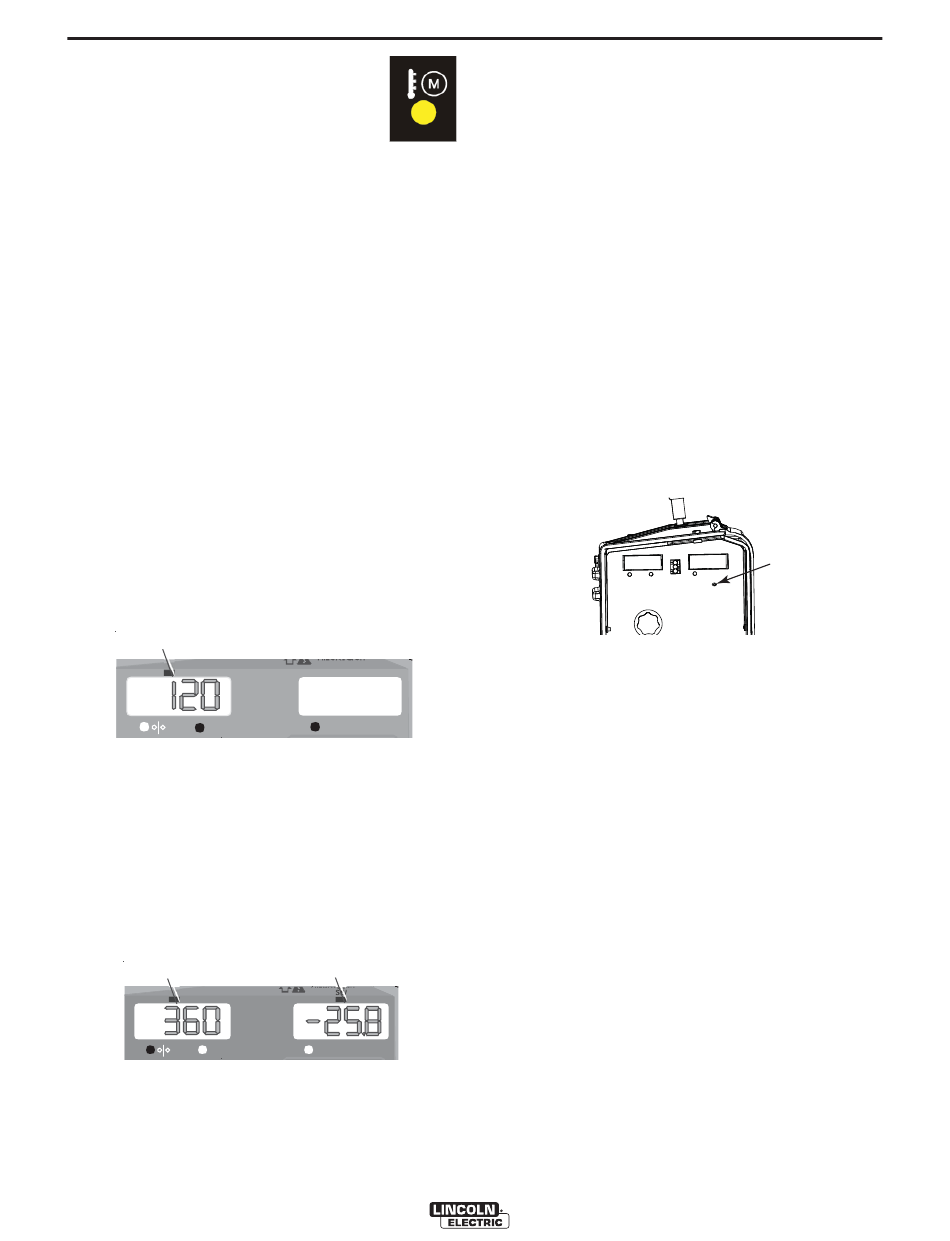

LED TERMAL, SOBRECARGA DEL MOTOR
La luz térmica se ilumina cuando el motor del
mecanismo de alimentación genera demasiada
corriente. Si esta luz se ilumina, el mecanismo
de alimentación se apaga automáticamente por hasta 30
segundos para permitir que el motor se enfríe. Para iniciar
la soldadura de nuevo, suelte el gatillo de la pistola, inspec-
cione el cable de la misma y la guía de alambre (y conduc-
to). Limpie y haga reparaciones según sea necesario. Inicie
la soldadura de nuevo cuando el problema se haya resuelto
en forma segura.
Para mejores resultados, mantenga el cable de la pistola y
conducto tan rectos como sea posible. Lleve a cabo un
mantenimiento regular y limpieza de la guía de alambre,
conducto y pistola. Siempre utilice electrodos de alta cali-
dad, como el L-50 ó L-56 de Lincoln Electric.

SECUENCIA DE ENCENDIDO

Todos los LED se iluminarán brevemente durante el encen-
dido. Si el gatillo de la pistola se activa durante el encendi-
do, el alimentador no operará hasta que se libere el gatillo.
PANTALLA DE VELOCIDAD DE
ALIMENTACIÓN DE ALAMBRE/AMPERAJE
Inactiva
La pantalla izquierda muestra la velocidad de alimentación de
alambre preestablecida. La pantalla derecha muestra el OCV. El
LED de velocidad de alimentación de alambre está iluminado.
WFS
A
Al Soldar
El valor en la pantalla izquierda será amps ó la velocidad
de alimentación de alambre real, dependiendo de la
selección realizada en el menú de configuración. Se ilumi-
nará el LED correspondiente debajo de la pantalla. Observe
que la WFS real puede no ser la preestablecida, si suelda a
bajos voltajes con altas velocidades de alimentación de
alambre. La pantalla derecha muestra el voltaje del arco.
Si el alimentador de alambre está conectado para soldadura
de electrodo negativo, entonces la pantalla de voltaje
mostrará un signo de menos.
AMPS
A
Después de Soldar
La pantalla continuará reteniendo el valor de amperaje
o WFS y voltaje de arco por cinco segundos después
de que se detiene la soldadura. Las pantallas de
amperaje o WFS y voltaje parpadearán.
OPERACIÓN
A V E R T I S S E M E N T
V
VOLTAJE
A V E R T I S S E M E N T
V
LN-25™ IRONWORKER
MENÚ DE CONFIGURACIÓN
Preparación para la Calibración de WFS:
• Coloque el interruptor de CV/CC en CV.
• Establezca la pantalla a la velocidad de ali-
mentación de alambre deseada (por ejemplo: 400
pulgadas por minuto)
• Mida la velocidad de alimentación de alambre real
(por ejemplo: 405 pulgadas por minuto)
• Coloque la perilla WFS en la posición de las 12 en
punto.
Preparación para la Calibración del Amperaje:
Conecte el alimentador a la fuente de poder y carga
resistiva. Ajuste la fuente de poder y carga resistiva al
amperaje deseado. (Por ejemplo: 220 Amps)
Grabe la pantalla de amperaje en el alimentador de
alambre. (Por ejemplo: 210 amps)
A fin de entrar al menú de configuración, utilice la
punta de un clip para oprimir el pequeño botón local-
izado al frente del gabinete.
B-4
BOTÓN
